户外便携折叠式露营火球炉结构设计

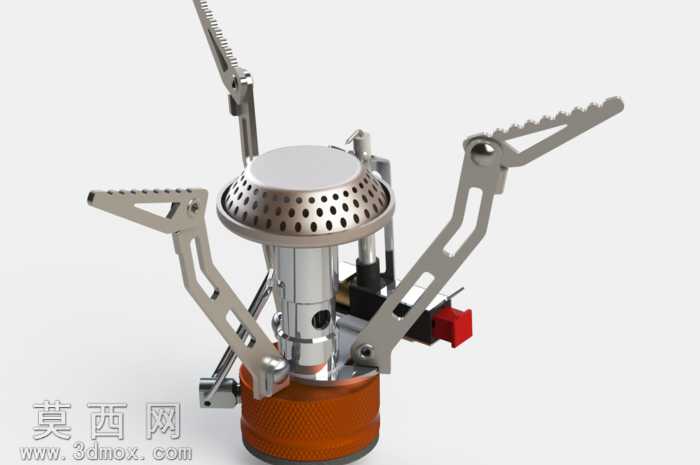

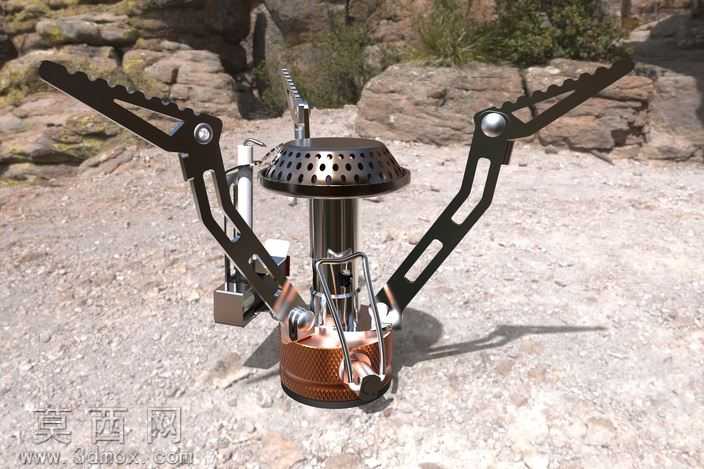

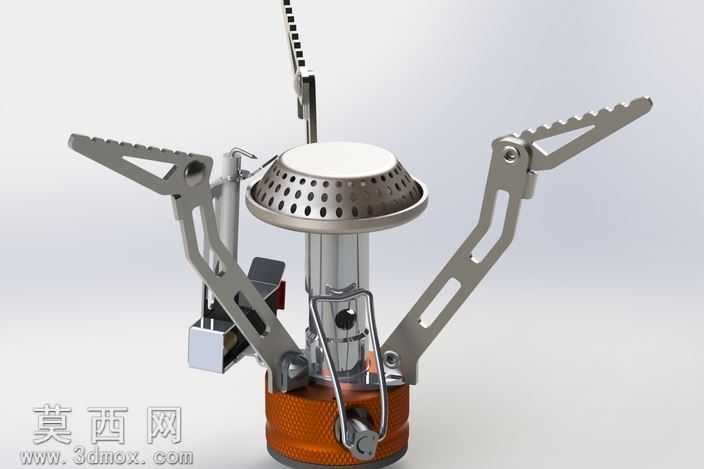

本作品为户外露营使用的便携火球炉三维设计，整体建模过程基于参数化三维设计软件完成，从核心燃烧腔体到外围折叠支撑结构均按照实际量产项目的尺寸精度进行1:1还原，确保各部件装配间隙符合实际生产公差要求。建模阶段首先完成核心燃烧头的结构搭建，燃烧头顶部采用密集阵列式通孔设计，建模时通过线性阵列加圆周阵列的特征操作快速完成数百个通气孔的排布，保证燃气与空气的充分混合通道结构准确，燃烧头侧壁的镂空结构同样采用阵列特征完成，兼顾减重与进气导流的功能需求。中部的阀体与燃气连接结构按照实际气罐连接接口的标准尺寸建模，包含进气调节阀、燃气导流通道、密封配合面等细节结构，各部件的装配约束完全按照实际装配逻辑设置，可实现调节旋钮的转动动作模拟，还原真实的火力调节操作逻辑。外围的四个折叠支撑臂是本设计的核心结构亮点，建模时重点处理了铰接位置的转轴配合结构，每个支撑臂都设置了限位卡位结构，展开时可自动卡入支撑位形成稳定的承托平面，收纳时可完全折叠贴合炉体侧壁，最大限度缩小收纳体积；支撑臂顶端的锯齿结构采用拉伸切除加阵列的方式完成，锯齿的角度与间距经过反复调整，可适配不同尺寸的户外锅具，防止使用过程中锅具滑落。底部的气罐连接底座采用防滑纹理设计，建模时通过包覆特征完成表面滚花纹理的制作，还原真实产品的防滑握持手感，底座与中部阀体的连接位置设置了密封槽结构，还原实际产品的密封装配要求。渲染阶段分别采用不同的渲染工具完成效果输出，金属部件分别赋予不锈钢拉丝、阳极氧化金属材质，非金属密封件赋予橡胶材质，底座的防滑纹理部分赋予磨砂工程塑料材质，通过调整环境光与HDRI环境贴图，还原金属部件的真实反光质感，折叠支撑臂的金属哑光质感、燃烧头的亮面金属质感、底座的磨砂质感均得到准确呈现，渲染输出的效果图可清晰展示各部件的结构细节与装配关系。整个模型的所有零件均为可编辑参数化特征，可根据实际生产需求调整各部件尺寸，铰接结构的活动范围经过运动仿真验证，不存在结构干涉问题，完全符合户外便携炉具的结构设计要求，兼顾轻量化与结构稳定性，适配徒步、露营等多种户外场景的使用需求。
