托盘搬运车配套承重脚轮三维设计

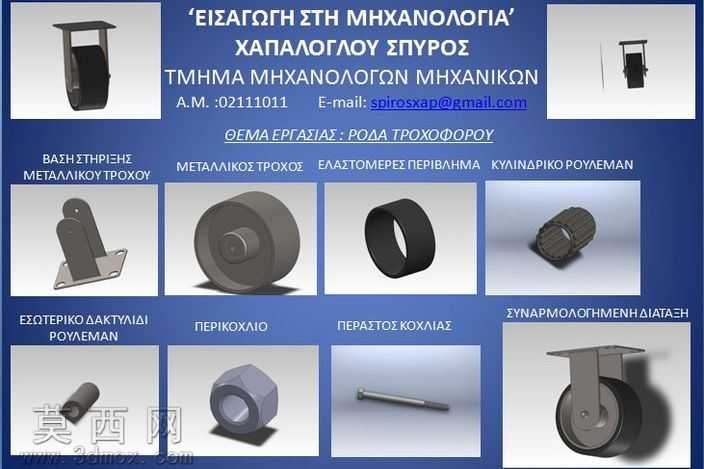

本作品为托盘搬运车配套的承重脚轮三维设计，采用SolidWorks完成全参数化建模，完整还原脚轮从安装支架到滚动轮体的全部结构细节。建模过程遵循机械设计通用规范，首先从核心承重轮体入手，通过旋转凸台命令生成轮体基体，针对轮体外侧的防滑接触层，采用包覆特征模拟橡胶材质的防滑纹理，保证轮体与地面接触时的摩擦力表现，避免搬运作业中出现打滑偏移问题。轮体内部的轴承安装位通过精确的尺寸约束完成建模，预留标准轴承的装配间隙，保证轮体转动时的同轴度与顺滑度，减少滚动过程中的径向跳动。安装支架部分采用钣金建模思路，通过基体法兰、边线法兰、折弯等命令完成支架的成型设计，支架底部的安装孔位严格匹配托盘搬运车的底部安装尺寸，孔位周边做了加厚补强处理，提升支架在重载工况下的抗形变能力，支架与轮体的连接销轴单独建模，通过同轴心、重合等装配约束完成销轴与支架、轮体的装配，还原真实的铰接转动结构，保证轮体可绕销轴灵活转动。模型还包含了配套的锁紧螺母、轴套等细小标准件，所有标准件均按照国标尺寸建模，无需二次修改即可直接用于装配验证。材质渲染阶段，针对不同部件赋予对应材质属性：金属支架与销轴赋予哑光镀锌钢材材质，调整金属粗糙度与反射参数，还原五金冲压件的真实质感；轮体的橡胶接触层赋予黑色哑光橡胶材质，添加细微的颗粒质感模拟橡胶表面的细微纹理；金属轮芯赋予深灰色铸铁材质，调整材质的漫反射参数体现铸铁的厚重质感。设计过程中充分考虑脚轮的实际使用场景，对轮体的承重受力结构做了优化，轮体内部的支撑筋结构通过合理的厚度设计，在控制整体重量的同时提升承重能力，支架的折弯角度经过反复调整，保证轮体转动时不会与支架产生运动干涉，同时预留了足够的转动间隙，适配搬运车在转向、越障时的轮体摆动需求。整体模型装配关系清晰，所有特征均保留完整建模参数，可根据实际使用需求调整轮径、支架高度、安装孔距等参数，适配不同载重规格的托盘搬运车使用需求，模型完成后通过干涉检查验证，确认所有部件之间无装配干涉，转动结构可实现预期的运动效果，可直接用于工程出图、3D打印样件验证或者虚拟装配仿真使用。
