手动搬运式线圈周转手推车结构设计

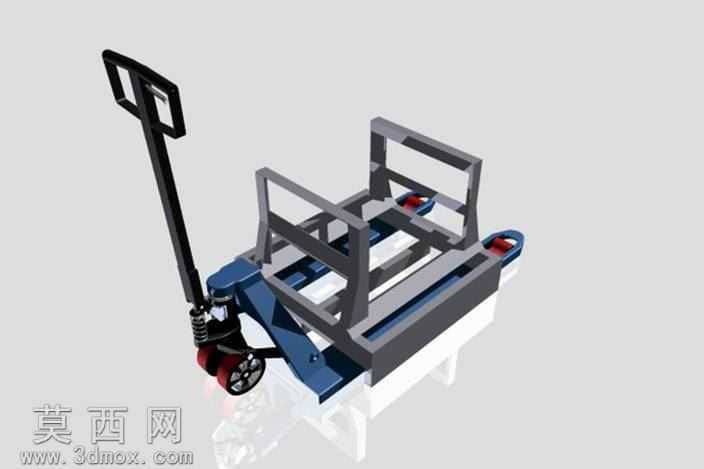

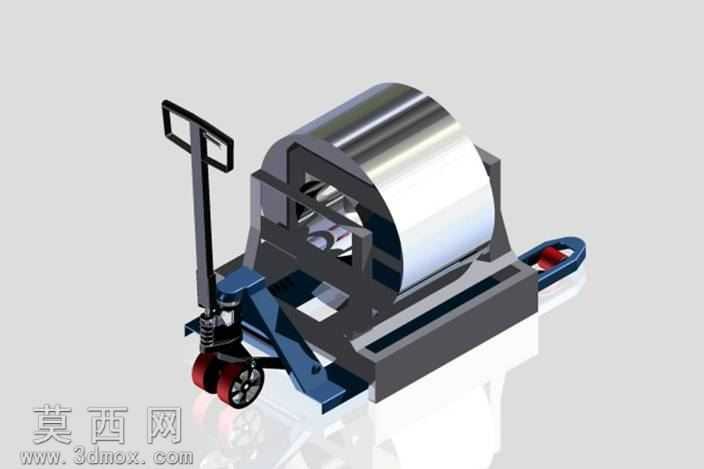

本作品为手动搬运式线圈周转手推车的三维参数化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了1:1等比例还原，确保模型可直接用于工程出图、结构校核与生产参考。模型整体分为手动液压牵引操作部、行走轮组、承载底盘、线圈限位框架四个核心模块，各模块间的装配关系完全还原真实设备的连接逻辑，包含铰接、螺栓紧固、弹簧复位等真实机械配合，不存在干涉错位、结构穿模等建模问题。渲染阶段采用工业级写实材质方案：操作手柄采用哑光黑色防滑工程塑料材质，表面添加细微磨砂纹理还原真实握持触感；承载底盘采用高强度合金钢材质，表面做深蓝色喷塑漆面处理，还原工业设备漆面的细微颗粒质感与低反光特性；线圈限位框架采用银灰色方管焊接结构，表面做镀锌防锈处理，还原金属镀锌层的哑光金属光泽；行走轮组包含前轮聚氨酯包胶轮与后轮转向承重轮，聚氨酯轮面添加细微防滑纹理，轮芯采用铸铁材质还原金属厚重质感，转向机构处的复位弹簧采用弹簧钢材质，还原金属弹簧的金属光泽与螺旋结构细节。结构设计上，针对线圈类环形物料的转运需求，承载框架采用镂空方管焊接结构，既预留了线圈的放置限位空间，避免转运过程中线圈滚动滑落，又最大程度降低了整车自重；手动液压操作机构集成了升降、转向功能，操作手柄的倾斜角度符合人体工程学设计，操作人员无需大幅弯腰即可完成车辆的牵引、转向与升降操作；轮组布局采用前小轮转向、后双轮承重的布局，前轮配备减震弹簧结构，可适配车间内不平整地面，减少转运过程中的颠簸，避免线圈表面因磕碰出现损伤。设计思路围绕车间内线圈类重型物料的短距离手动转运场景展开，摒弃了通用平板手推车无法固定环形物料的缺陷，通过定制化的限位框架实现线圈的稳定装载，同时保留手动液压搬运车操作灵活、无需动力源、维护成本低的优势，可广泛应用于电机生产、线材加工、变压器制造等需要频繁转运线圈类物料的生产场景，模型结构完整，各零件可单独编辑导出，可直接用于二次设计改进、方案展示与生产指导。
