蒸汽压力调节管路集成装置三维设计

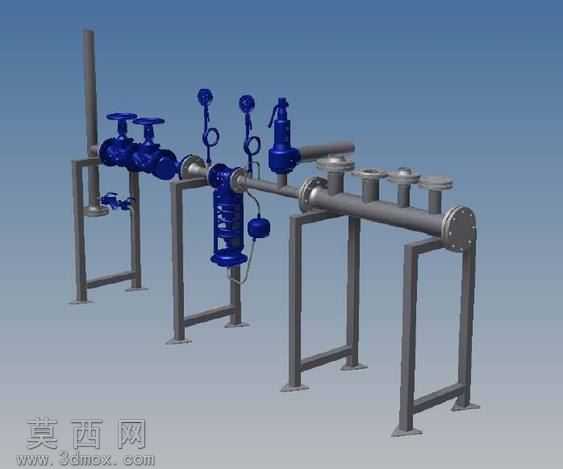

本套蒸汽压力调节管路集成装置采用三维参数化建模完成，整体建模过程严格遵循工业管道设计规范，先完成整体管线路由的框架搭建，依据蒸汽输送的压降要求、流量参数确定主管路的通径尺寸，再依次排布各个功能阀件与附属构件。建模时对每一个零部件都做了精细化的结构还原：双隔断阀采用明杆闸阀结构，准确还原了阀杆、闸板、手轮、密封压盖的细节结构，手轮的防滑筋、阀杆的梯形螺纹都做了贴合实际的建模处理；冷凝水附设的下管排污口袋做了倾斜角度设计，符合冷凝水排污的流向要求，避免积液残留；上下游压力表分别设置了取压短节与表弯结构，还原了压力表安装的缓冲结构，避免蒸汽直接冲击表体造成损坏；减压阀采用先导式结构建模，还原了导阀、主阀、调节弹簧、膜片的装配关系，安全阀则还原了弹簧加载式结构的重锤、阀瓣、排汽口细节，保证阀件的结构逻辑与实物一致。主管路采用无缝钢管建模，法兰连接部位准确还原了法兰盘的螺栓孔分布、密封面凸台结构，支架部分采用型钢焊接结构，还原了地脚板、支撑立柱、横撑的连接关系，保证整体支撑结构的稳定性。渲染阶段采用金属材质区分不同构件：阀体采用铸钢哑光材质，管路采用碳钢拉丝材质，手轮采用铸铁哑光材质，密封垫片采用非金属橡胶材质，支架做了防腐涂漆的质感处理，背景采用简洁的工业蓝渐变，搭配柔和的环境光与定向补光，清晰呈现各个构件的装配关系与结构细节。设计过程中充分考虑了蒸汽管路的操作空间需求，阀件手轮的操作高度、操作间距都预留了足够的人工操作空间，排污口、压力表的位置都设置在便于检修维护的方位，整体集成化的设计将蒸汽减压、压力监测、超压泄放、冷凝排污功能整合在同一管架上，减少现场安装的配管工作量，可直接用于蒸汽管路系统的方案展示、安装指导与教学演示，所有构件的尺寸参数都符合通用工业管道标准，具备实际工程参考价值。
