叉车行走轮连接支架总成结构设计

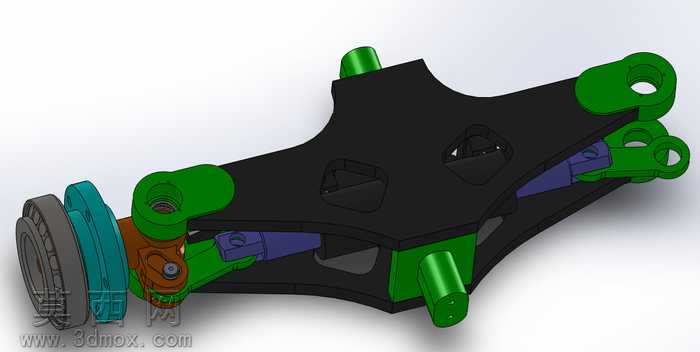

本作品为叉车行走端轮组连接支架的三维结构设计，建模过程中严格遵循工业叉车部件的装配逻辑与尺寸规范，先通过草图绘制支架主体的轮廓基准，依次完成主体承力结构、轮轴安装位、铰接连接座、限位凸台等特征的拉伸、切除与倒角处理，确保各安装位的同轴度、配合公差符合实际装配要求。建模阶段对支架主体采用一体化承力结构设计，在主体上预留多处减重镂空槽，在保证结构刚性的前提下降低部件自重，同时在轮组安装侧设计了带轴承位的轮轴连接结构，配套的行走轮组件包含轮毂、轴承、密封端盖等细节结构，还原了真实轮组的转动配合关系；支架上的铰接连接座用于连接叉车的转向或减震结构，各铰接孔位均做了加厚补强处理，避免长期受力出现结构变形。材质与渲染层面，支架主体赋予哑光黑色工程金属材质，模拟铸钢件的表面质感，铰接座、安装凸台等外露受力件赋予亮绿色工程防护漆材质，轮组的轮毂部分做青蓝色金属漆面处理，铰接销轴、紧固件做金属镀锌质感，不同部件的材质区分清晰，能够直观分辨各结构的功能分区。设计过程中充分考虑部件的装配可行性，所有连接位均预留了标准紧固件的安装空间，轮组与支架之间保留了合理的转动间隙，铰接部位的结构设计满足叉车行走过程中的转向、缓冲动作需求，各加强筋的布局贴合应力传导路径，在承力集中的轮轴安装位、铰接位均做了局部加厚处理，避免应力集中导致的结构损坏。整体模型完整还原了叉车前端轮组连接支架的全部结构细节，各部件之间的装配关系清晰，可用于叉车部件结构教学、装配模拟以及相关改型设计的参考，模型的结构比例协调，细节特征完整，能够直观展现该类叉车部件的设计逻辑与结构特点。
