石油平台管道支撑大括号结构件

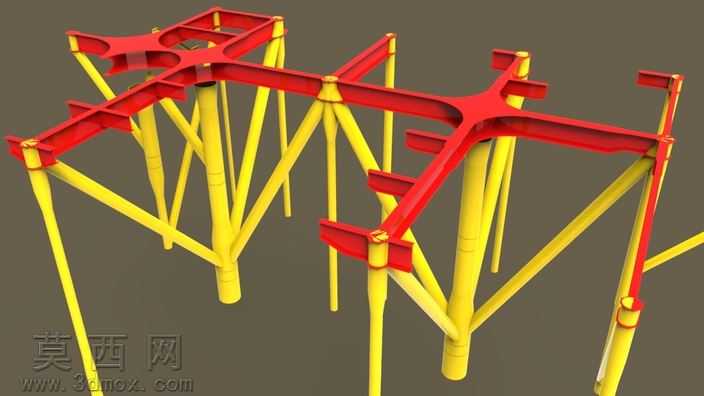

本模型为石油平台用管道支撑大括号结构件，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循海洋石油平台钢结构设计规范，对各构件的连接节点、受力截面进行1:1比例还原。模型整体分为上部承载横梁、中部交叉支撑、下部立柱三个核心部分，上部红色横梁采用变截面工字钢结构设计，横梁上预留多组管道固定接口，接口位置经过受力校核，可适配不同管径的工艺管道铺设需求，横梁之间采用十字形节点连接件拼接，节点处做了加厚处理，模拟实际焊接后的加强结构，避免应力集中问题。中部黄色斜向支撑采用圆管型材，按照三角稳定原理排布，每根斜撑与立柱、横梁的连接位置都设置了环形抱箍连接件，抱箍与杆件的贴合面做了圆弧过渡处理，还原实际工程中的抱箍锁紧结构，保证支撑体系的整体抗侧移能力，可适配海洋平台复杂的风载、波浪载荷受力场景。下部立柱采用变径圆管设计，底部做了加粗处理，模拟实际平台的桩腿连接段，立柱与斜撑的连接节点设置了加强筋板，提升节点处的抗扭、抗弯性能。材质渲染阶段，对上部承载结构采用醒目的工业红漆面材质，还原石油平台承重构件的安全色涂装效果，材质表面添加细微的颗粒质感模拟工业漆面的磨砂触感，对支撑立柱与斜撑采用明黄色工业防腐漆材质，表面添加轻微的反光效果模拟镀锌防腐层的金属质感，各连接节点处做了色彩区分，还原实际工程中不同构件的涂装差异。渲染时采用柔和的侧上方打光，清晰展现各构件的轮廓层次与结构穿插关系，阴影参数调整至软阴影效果，避免生硬阴影遮挡结构细节。设计思路上，该结构件以大括号形态为整体造型基础，兼顾结构受力合理性与管道铺设的空间需求，既保证了支撑体系的整体刚度，又为下方管道排布、人员巡检预留了充足的操作空间，各构件均采用标准化型材建模，可直接导出工程图纸用于生产下料，也可用于石油平台整体布局的装配仿真、受力模拟分析场景。
