商用卧式太阳能储水换热设备三维建模

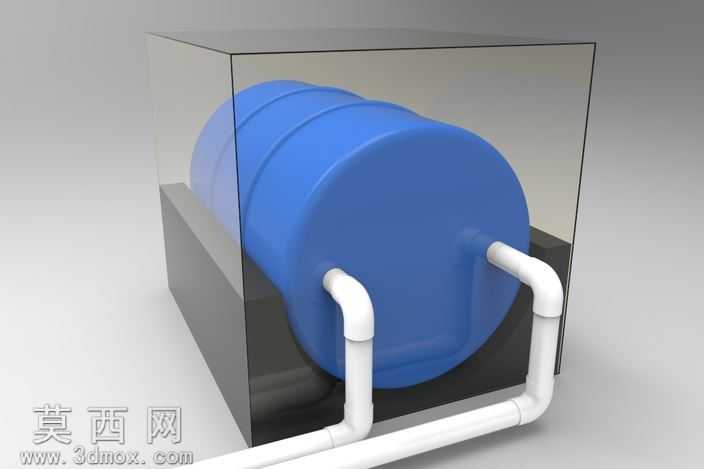

本作品为商用太阳能热水器的三维数字化建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，首先针对商用场景的大容量储热需求，确定卧式圆柱形储水罐体作为核心储热单元，罐体外部增设加强环筋结构，建模时通过旋转凸台命令生成罐体基础曲面，再以环形阵列方式完成环筋的均匀排布，既还原了商用罐体承压所需的结构加强设计，也保证了模型各部分尺寸的参数关联性，方便后续根据实际容量需求调整罐体直径、长度与环筋间距。管路系统建模阶段，针对商用设备的大流量进出水需求，采用等径90度弯管搭配直管段的布局，建模时先绘制三维空间管路路径草图，再通过扫掠命令生成等壁厚管路实体，精准还原了进出水口与罐体下部的连接位置，管路与罐体的衔接处做了平滑过渡处理，避免实际生产中出现应力集中的问题。外部防护结构采用透明围合箱体设计，建模时通过薄壁实体命令生成箱体框架，赋予半透明玻璃材质，既可以清晰展示内部罐体与管路的布局，也还原了商用设备户外安装所需的防护外壳结构，箱体底部设置承托底座，通过拉伸凸台生成与罐体弧度匹配的弧形支撑面，保证罐体放置的稳定性。材质渲染阶段，罐体主体赋予哑光蓝色工程塑料材质，模拟商用储水罐常用的搪瓷外层防护涂层，管路部分赋予亮白色PVC管材材质，还原给排水管路的视觉特征，透明箱体赋予低反射率的钢化玻璃材质，底座赋予深灰色磨砂金属材质模拟镀锌钢支撑结构，渲染时采用三点布光方案，主光源从斜上方打亮罐体主体，辅助光源补全管路与箱体暗部细节，环境光添加微弱的冷色调反射，让整体渲染效果更贴近真实商用设备的户外展示状态。设计思路上完全围绕商用太阳能热水器的实际使用场景展开，摒弃家用机型的紧凑化设计，优先保证储水容量、管路通径与结构强度，所有结构均参考商用热水设备的通用设计规范，模型各部件可单独拆分导出，能够直接用于产品方案展示、结构校核与生产前的装配验证，整体建模过程严格遵循机械设计的装配逻辑，各部件之间无干涉问题，连接位置的尺寸公差预留符合实际加工要求。
