阶梯式传动连接轴三维设计作品

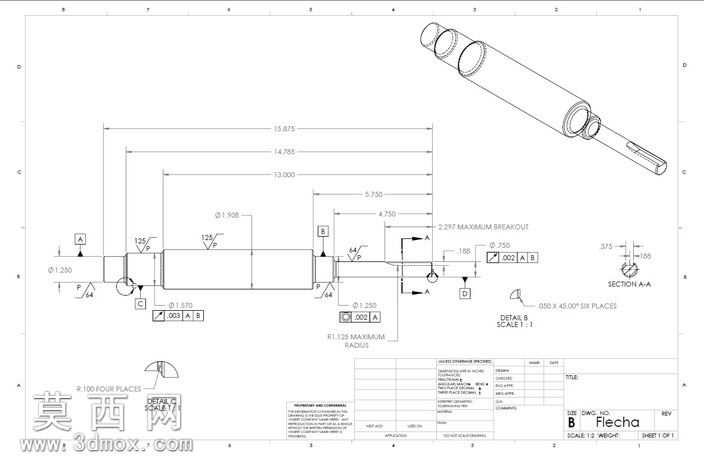

本作品为阶梯式传动连接轴的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械轴类零件的设计规范与加工工艺逻辑开展。建模初始阶段首先确定轴的整体基准轴线，以轴线为核心参考依次搭建各轴段的柱体特征，严格按照轴类零件的受力分布规律设计各段轴径的尺寸梯度，从中间承载段向两端安装段逐步收窄轴径，既保证轴体中部的抗弯抗扭承载能力，也适配两端不同安装场景的装配尺寸需求。建模过程中对轴上的细节特征做了精细化处理：针对轴端的键槽结构，采用拉伸切除的方式精准绘制键槽轮廓，严格匹配平键安装的标准尺寸公差，保证键槽侧面与轴线的平行度、槽底的平面度符合装配要求；对各轴段之间的过渡位置，设计了标准圆角过渡结构，避免轴肩位置出现应力集中问题，提升轴件在交变载荷下的疲劳强度；轴身的挡圈槽、定位轴肩等细节特征均按照机械设计标准逐一搭建，保证每个结构都具备对应的装配定位功能。材质渲染阶段，为轴体赋予了常用的优质碳素结构钢材质效果，还原了金属加工件表面的亚光金属质感，对轴段的磨削加工面做了轻微的反光效果处理，区分了不同加工精度表面的视觉差异，让模型整体呈现出真实机加工零件的质感。结构设计上，该轴采用多阶梯的结构形式，不同直径的轴段分别承担承载传动、轴承安装、传动件定位、外接部件连接的功能，轴端的开槽结构用于端部零件的锁紧固定，各轴肩的高度严格适配对应安装零件的定位需求，既保证装配时零件的轴向定位精度，也避免轴肩过高导致的装配干涉问题。设计思路围绕通用机械传动场景的使用需求展开，整体结构简洁实用，没有冗余的设计特征，所有尺寸参数均参考通用机械传动的常用规格设定，可直接用于机械传动结构的设计参考、装配模拟以及教学演示场景，能够直观展示阶梯轴的典型结构形式与设计逻辑，帮助使用者理解轴类零件从功能需求到结构落地的完整设计流程。
