三槽V型传动带轮结构设计模型

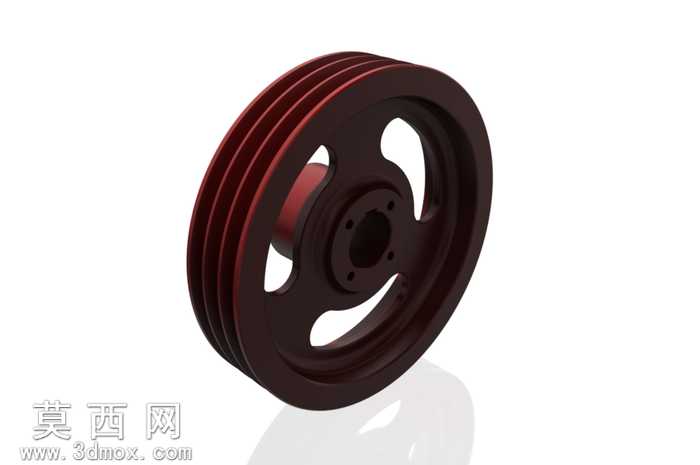

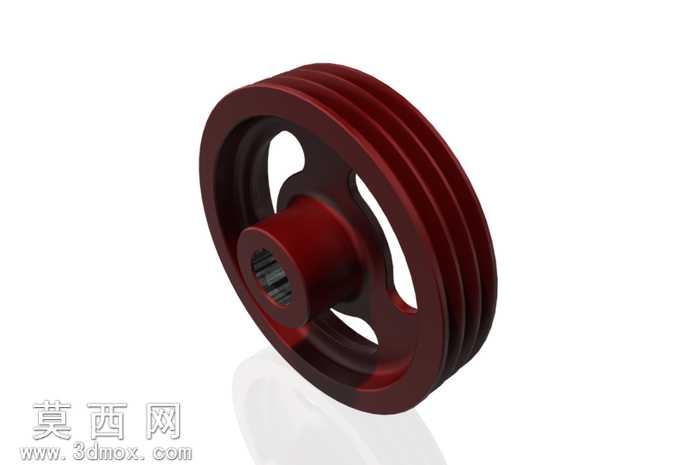

本模型为三槽V型传动带轮，采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循机械设计手册中V带轮的规范尺寸要求，整体结构完整还原了工业用V带轮的典型构造。建模阶段首先绘制带轮的轴向截面草图，通过旋转凸台命令生成带轮的基体结构，随后针对轮槽部分，依据V带的楔角参数精准绘制单个轮槽的截面轮廓，通过圆周阵列命令生成三个等距分布的V型轮槽，保证轮槽间距、槽角、槽深的尺寸精度满足传动配合要求。轮辐部分采用三孔辐板式结构，在草图阶段绘制三个均匀分布的减重孔轮廓，通过拉伸切除命令生成镂空结构，在保证带轮整体结构强度、满足传动扭矩承载要求的前提下，有效降低了带轮的自身重量，减少传动过程中的转动惯量，提升传动平稳性。轮毂部分设计有中心安装孔与圆周分布的螺栓连接孔，中心孔用于与传动轴配合定位，螺栓孔用于实现带轮与轴端连接件的紧固装配，孔位尺寸与分布角度均按照标准传动配合要求设定。材质渲染阶段，为带轮赋予了铸铁类金属材质，调整材质的粗糙度、金属度参数，还原铸铁件表面的哑光深褐金属质感，同时添加了环境反射效果，让模型渲染效果更贴近真实工业铸件的视觉表现。设计过程中重点考量了带轮的传动受力特性，轮槽工作面做了对应结构优化，保证V带嵌入后与轮槽侧面充分接触，减少传动过程中的打滑风险；辐板与轮缘、轮毂的衔接位置做了圆角过渡处理，避免应力集中问题，提升零件的结构疲劳强度。整体模型建模逻辑清晰，特征树层级分明，所有尺寸均可通过参数面板进行调整，可直接用于同类型不同参数V带轮的变型设计，也可用于机械传动结构的虚拟装配、运动仿真以及工程图纸的生成，为机械传动系统的设计提供可靠的三维模型支撑。
