400规格液压刀闸阀结构设计图纸

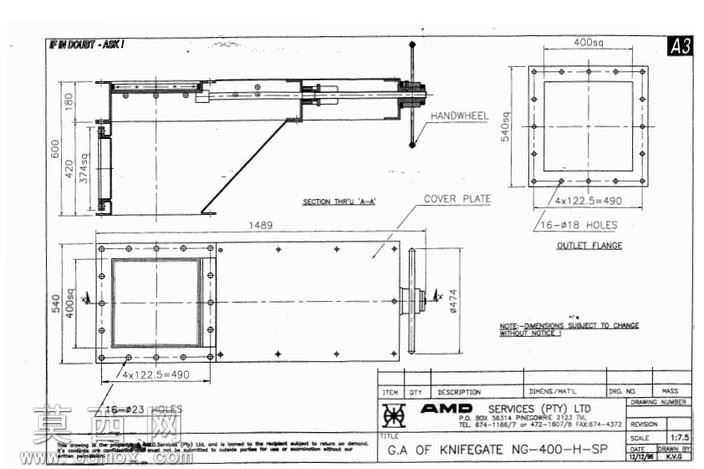

本作品为400规格液压刀闸阀的全套结构设计三维建模配套图纸，建模过程严格遵循工业阀门设计规范，先以二维工程图标注的尺寸参数为基准搭建三维骨架，确定阀体通径400mm、进出口法兰490mm见方的安装基准，再逐一拆分构建各功能部件。首先完成主体阀体的建模，采用箱式焊接结构的设计思路，对阀体流道做平直无阻碍的结构处理，适配刀闸阀截断含颗粒介质的工况需求，阀体材质预设为碳钢，渲染时赋予哑光金属质感，还原工业焊接阀体的表面肌理。其次构建闸板部件，采用薄型刀刃式闸板设计，建模时保证闸板与阀座密封面的平面度公差，闸板表面做硬质合金堆焊层的材质区分，渲染时呈现高硬度耐磨材质的金属光泽。随后完成驱动端结构建模，包含手轮操作机构与液压驱动衔接结构，手轮部分做防滑轮辐的细节处理，阀杆部分采用梯形螺纹结构建模，还原阀杆升降带动闸板启闭的运动逻辑，同时对阀杆密封填料函部分做分层结构展示，清晰呈现密封组件的装配关系。进出口法兰部分严格按照图纸标注的16个Φ18螺栓孔做环形阵列建模，保证法兰连接尺寸的安装适配性，法兰密封面做突面结构处理，还原工业管道法兰的标准连接形式。建模过程中对所有装配部件做干涉检查，确保手轮旋转驱动阀杆升降、闸板沿导轨滑动启闭的运动路径无部件碰撞，同时对盖板、连接螺栓等附属零件做精细化建模，还原螺栓的六角头、螺纹段细节，盖板部分标注出与阀体的连接定位尺寸。渲染阶段采用工业产品展示的布光逻辑，主光源从斜上方投射突出阀体的结构轮廓，辅助光源补光消除结构暗部阴影，对不同材质部件做区分渲染：阀体碳钢部分呈现哑光深灰金属质感，阀杆不锈钢部分呈现亮面金属反光，手轮铸铁部分呈现粗糙哑光质感，密封件部分呈现黑色橡胶质感，整体模型完整还原400液压刀闸阀的全部结构细节，可用于阀门生产的结构校验、装配指导以及产品展示使用，建模过程中保留了所有特征参数，可根据实际工况需求调整通径、压力等级等参数快速衍生同系列不同规格的刀闸阀模型。
