方形腕表表壳组件结构设计作品

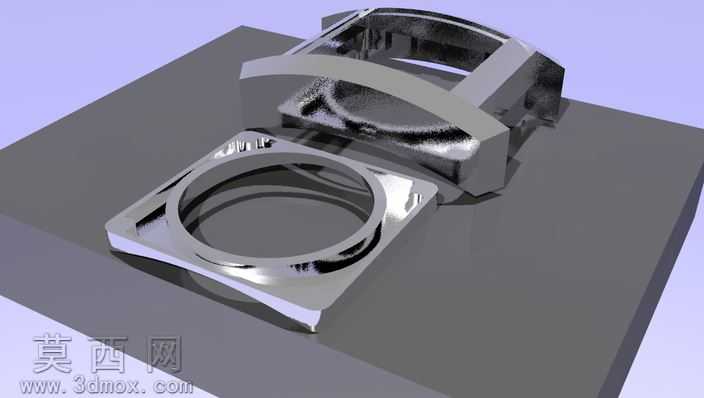

本作品为方形腕表表壳的成套组件三维设计，采用犀牛3d sr9完成全流程建模与渲染工作。建模阶段首先梳理腕表表壳的功能逻辑，将整体拆分为上下两个可扣合的壳体单元，先绘制方形外轮廓的基准曲线，对壳体边缘做连续的倒角过渡处理，匹配腕表佩戴时的亲肤触感需求，同时在壳体内部预留出适配机芯安装的环形限位槽，槽体边缘做0.2mm的公差预留，保证后续实体生产时机芯组件可以顺利嵌入。上半部分壳体设计有适配表镜安装的环形承托结构，承托面做平面度约束，避免表镜安装后出现翘边问题，同时在壳体侧部预留表冠安装的通孔结构，孔位与壳体内部的机芯调校位置精准对齐。下半部分壳体设计有与上表壳匹配的扣合止口，止口位置做错位咬合结构，提升上下壳体装配后的密封性，减少日常使用中灰尘、水汽侵入表体内部的概率。材质设置阶段，为壳体赋予高抛光不锈钢材质，调整金属材质的反射粗糙度参数至0.08，模拟精钢表壳经过多轮抛光后的镜面质感，同时在金属材质的反射通道中加入细微的拉丝纹理图层，还原高端腕表表壳的细节质感，避免纯镜面材质带来的塑料感。渲染阶段采用淡紫色纯色背景，搭配45度角的主光源与侧方补光，主光源开启软阴影效果，阴影边缘做羽化处理，让金属壳体的反光层次更加丰富，清晰呈现壳体表面的曲面过渡与棱角细节，同时在承托模型的平台上赋予哑光深灰材质，通过材质明暗对比突出表壳组件的金属光泽。结构设计上充分考虑腕表的装配逻辑，所有壳体的壁厚控制在1.2mm，既保证壳体的结构强度，避免日常佩戴中出现磕碰变形，又能控制整体重量，提升佩戴舒适度，壳体的所有棱角位置都做R0.3以上的圆角处理，避免锐边划伤佩戴者的皮肤，同时让整体外观线条更加流畅柔和。设计过程中反复调整壳体外方内圆的过渡曲面，让方形外壳的硬朗感与内部圆形机芯仓的圆润感形成视觉平衡，既保留方形腕表的复古方正气质，又通过曲面过渡弱化方形造型的生硬感，整体组件的扣合间隙控制在0.05mm以内，保证装配后上下壳体的接缝均匀细腻，符合精密五金配件的加工精度要求。
