机加工夹持固定用台虎钳三维结构设计

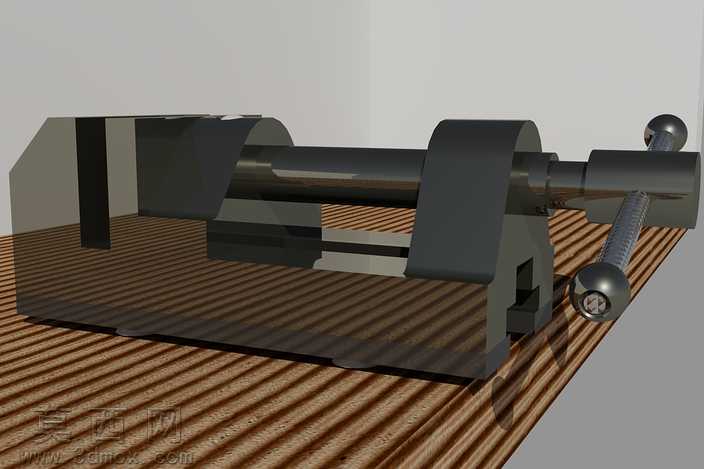

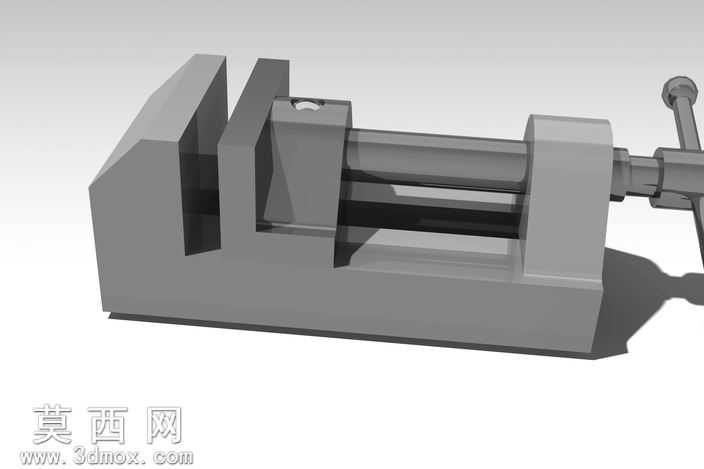

本台虎钳三维模型采用CATIA V5软件完成全参数化建模，整体建模过程遵循机械加工工装的实际生产尺寸逻辑，对各组成部件进行了独立的零件建模与虚拟装配验证。模型完整还原了台虎钳的核心功能结构，包含固定钳身、活动钳身、传动丝杠、夹持钳口、摇动手柄、底座安装结构等全部核心组件，各零件间的装配约束完全匹配实际台虎钳的运动逻辑，可实现丝杠转动带动活动钳身平移的开合动作模拟，能够直观展示台虎钳的夹持工作原理。材质渲染阶段，针对不同部件的实际用材进行了材质区分设置：钳身主体采用铸铁哑光金属材质，还原铸铁件表面细微的磨砂质感与深灰金属色泽，通过调整材质粗糙度参数模拟铸造表面的漫反射效果；传动丝杠与摇动手柄采用光亮钢材材质，添加轻微的金属反光与表面细微加工纹理，还原机加工钢件的表面质感；钳口部位单独设置了淬火钢材质，表面添加细密的齿状防滑纹理，还原实际台虎钳钳口的防滑夹持特性；背景搭配的木质工作台纹理采用高清木纹贴图，调整纹理映射比例与凹凸参数，还原木质工作台的自然纹理与触感，整体渲染效果采用工作室三点布光方案，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构轮廓与材质差异，避免阴影过重遮挡结构细节。设计思路上，本模型以实用型机加工台虎钳为原型，重点突出结构的合理性与功能性：固定钳身设置有贯通的安装孔位，可模拟实际使用中通过螺栓将台虎钳固定在工作台面的安装场景；传动丝杠采用梯形螺纹结构建模，还原梯形螺纹传动的大传力特性，匹配台虎钳夹持工件时的大夹紧力需求；活动钳身与固定钳身的配合面设置有精准的导向滑轨结构，保证活动钳身平移过程中的直线度，避免夹持工件时出现偏斜；摇动手柄末端设置有球形握把，符合人手操作的施力习惯，转动操作时的施力力矩符合实际使用场景。整体模型未对结构进行过度简化，各部件的倒角、退刀槽、安装孔等工艺细节均有体现，既可以作为机械结构教学的演示素材，也可作为工装夹具设计的参考原型，帮助设计者理解手动螺旋夹持机构的传动逻辑与结构设计要点。
