特百惠便携塑料水瓶带瓶盖结构设计

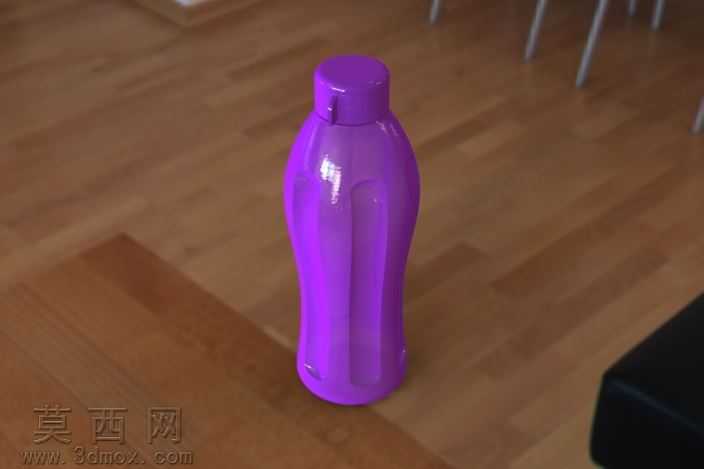

本作品为日常便携塑料饮水瓶及配套瓶盖的三维参数化模型，建模过程采用扫掠（sweep）作为核心特征构建命令，精准还原瓶身与瓶盖的一体化配合结构。建模初期先绘制瓶身纵向轮廓样条曲线，结合多组不同高度的横截面轮廓，通过引导线扫掠生成流畅的收腰瓶身曲面，瓶身侧面设置内凹的防滑握持筋位，既符合人体工学握持需求，也通过曲面加厚命令保证瓶壁厚度均匀，适配吹塑成型的工艺要求。瓶盖部分先构建外圆柱主体，通过螺旋线命令生成标准密封螺纹，与瓶口的外螺纹做间隙配合校验，保证旋合顺畅无干涉，瓶盖侧面增设细密的防滑齿纹，顶部做圆角过渡处理避免锐边，同时在瓶盖与瓶口衔接处预留密封胶圈的安装槽位，还原真实产品的密封结构设计。材质渲染阶段为瓶身赋予高光亮面紫色塑料材质，调整反射与折射参数模拟PET食品级塑料的通透质感与表面高光效果，瓶盖采用同色系稍哑光的塑料材质区分质感，地面采用哑光木纹材质搭配柔和的环境漫反射光照，通过全局光照渲染出真实的产品展示效果，清晰呈现瓶身曲面的光影过渡与结构细节。整个建模过程严格遵循从整体轮廓到局部细节的设计思路，先完成主体曲面的构建再逐步添加细节特征，所有特征均保留参数化历史记录，可根据需求调整瓶身容量、螺纹规格、壁厚参数，适配不同规格的便携水瓶设计需求，螺纹部分的扫掠构建逻辑可复用于各类带螺旋配合的容器类产品建模，为同类型日用品的结构设计与建模提供参考。
