三瓣花口90度弯管金属构件设计

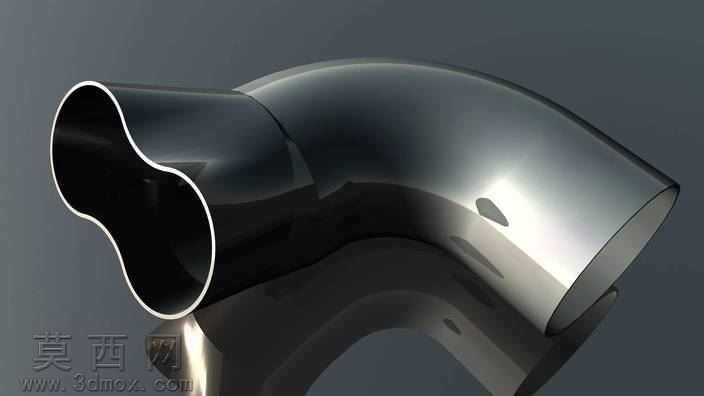

本作品为一款异形管口90度弯管构件，整体采用三维参数化建模方式完成设计，建模过程中首先确定弯管的中心曲率半径，以常规90度弯管的流通路径为基础骨架，先绘制两端的截面轮廓：其中一端为标准圆形管口，用于对接常规圆形管道，另一端为三瓣内凹的花形异形管口，轮廓由三段对称的圆弧平滑衔接构成，保证截面无尖锐棱角，避免流体输送过程中出现应力集中或流道突变的问题。建模时采用扫掠特征生成弯管主体结构，严格控制管壁厚度均匀一致，确保构件整体的结构强度均衡。材质设置上选用抛光金属材质，模拟不锈钢管件的表面质感，通过调整材质的反射率、粗糙度参数，还原金属表面高光反射的真实效果，渲染阶段采用柔和的环境光搭配定向主光源，突出弯管曲面的流畅过渡，以及异形管口的轮廓细节，清晰展现构件的内外壁结构。设计过程中重点处理了异形截面沿弯管路径扫掠时的截面方向控制，避免扫掠过程中出现截面扭曲变形的问题，保证弯管外壁曲面顺滑无褶皱，内壁流道平滑连续，既满足管道连接的结构功能性，也通过异形管口的设计适配特殊的对接需求，整体结构简洁规整，曲面过渡自然，可用于特殊工况下的流体输送管路连接，也可作为异形管件设计的参考案例，建模过程中所有特征均保留参数化关联，可根据实际使用需求调整弯管曲率、管径大小、管壁厚度以及异形管口的轮廓尺寸，适配不同的安装对接场景。
