气动缓冲玻璃门合页结构三维设计

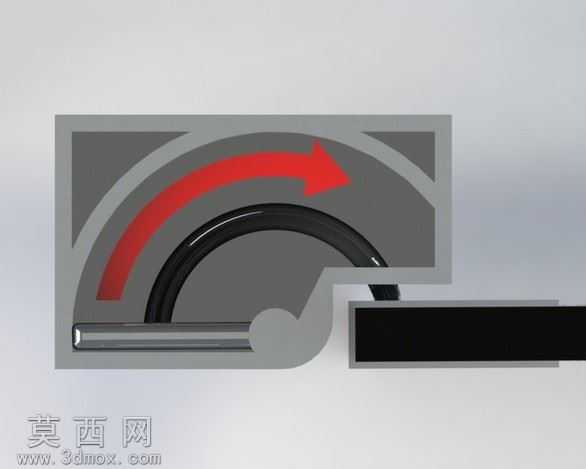

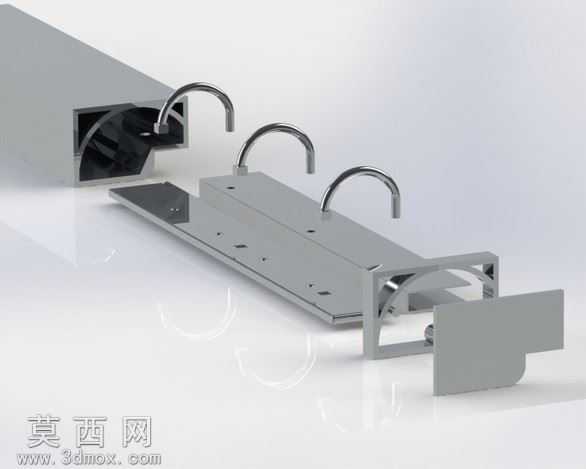

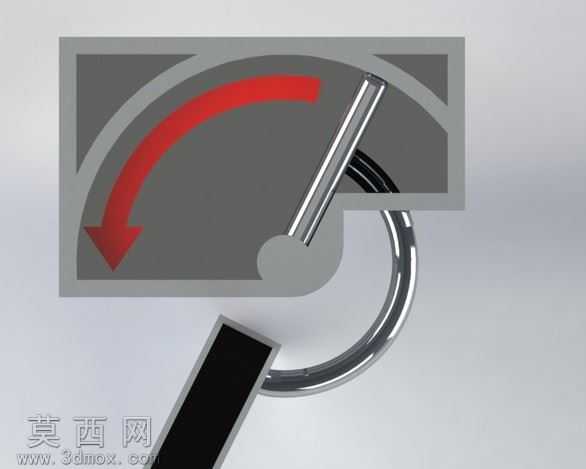

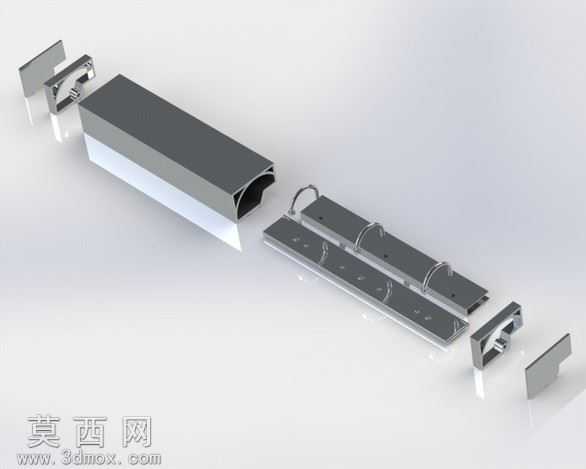

本作品为带气动缓冲功能的玻璃门合页三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对玻璃夹持基座、气动缓冲腔体、活动铰接轴三个核心模块进行独立草绘，通过拉伸、切除、放样等基础特征完成单个零件的实体构建，针对合页与钢化玻璃的贴合接触面，专门做了0.2mm的公差预留设计，同时在夹持面位置预留了缓冲胶垫的安装槽位，避免金属部件直接接触玻璃造成应力碎裂。装配阶段采用自下而上的装配逻辑，先将固定基座与活动铰接件通过同轴心配合完成基础铰接结构组装，再将气动缓冲组件的活塞、气腔、复位弹簧依次装入对应腔体位置，对活动部件添加角度限位配合，限定合页的开合角度范围为0到90度，完全匹配常规室内玻璃隔断门的开合使用需求。渲染阶段采用哑光铬金属材质作为合页金属外壳的基础材质，调整金属粗糙度参数为0.15，还原不锈钢五金件的细腻磨砂金属质感，玻璃部件采用高透物理材质，设置折射率为1.52、透明度98%，模拟超白钢化玻璃的通透视觉效果，场景搭建采用纯白无影摄影棚环境，添加两盏45度角柔光箱作为主光源，底部添加弱反光地面承接模型阴影，最终渲染效果清晰呈现合页的整体外观与安装形态。结构设计上核心利用压缩空气的阻尼原理实现缓冲效果，在合页的活动铰接部件内部设置四个微型导气孔，当门体开启或关闭时，气腔内部的空气通过导气孔缓慢排出，利用气流通过小孔的阻力形成缓冲阻尼，让门体在开合过程中不会产生剧烈碰撞，实现平稳顺滑的开合体验，同时在气腔末端设置隐藏式的密封槽与螺丝固定位，保障气腔的密封性能，避免漏气导致缓冲效果失效。整体设计完整还原了气动缓冲玻璃合页的全部结构细节，可用于门控五金产品的结构验证、外观展示以及安装演示使用。
