带法兰安装结构2.50英寸内径轴承设计

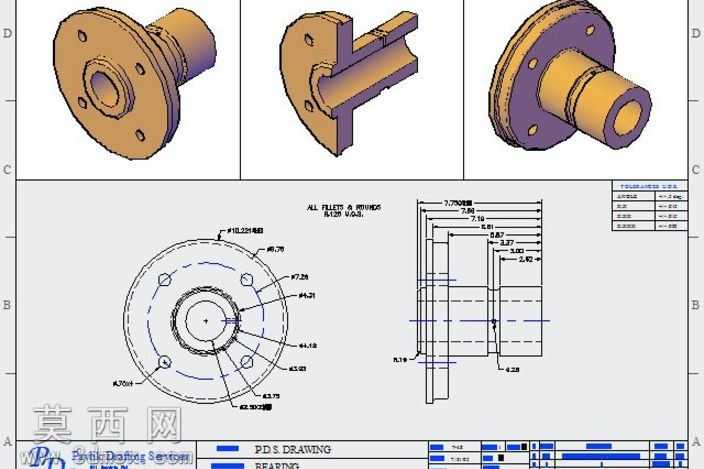

本作品为带法兰安装结构的2.50英寸内径轴承三维设计，建模阶段严格遵循机械设计规范，首先以轴承的内径参数2.50英寸为核心基准，依次构建内圈、外圈、法兰安装盘的基础轮廓，法兰盘上均匀分布的安装孔位严格按照圆周等分原则排布，保证安装时的受力均匀性。建模过程中对轴承的同轴度、各端面的平面度做了参数化约束，确保内圈与外圈的回转中心完全重合，避免后续装配出现偏磨问题。渲染阶段采用金属材质区分不同部件，轴承主体的轴套部分赋予黄铜质感材质，法兰盘部分赋予深紫色金属漆材质，通过材质差异清晰展现零件的装配层次，同时添加柔和的环境光与定向光源，突出零件的倒角、圆角等工艺细节，所有棱边处均按照机械加工要求设计了合理的圆角过渡，避免应力集中问题。结构设计上，该轴承采用一体式法兰连接结构，省去了额外的轴承座安装步骤，可直接通过法兰盘上的安装孔固定在设备基座上，内圈的通孔设计可适配对应直径的传动轴，轴向外伸的轴套段可对传动轴起到辅助支撑作用，有效提升轴系运行的稳定性。设计思路围绕便捷安装与稳定支撑的核心需求展开，在保证轴承基础旋转支撑功能的前提下，集成法兰安装结构简化装配流程，同时对各部分的壁厚做了合理分配，法兰盘厚度满足安装锁紧时的强度要求，轴套段长度适配常见的设备安装间距，所有尺寸标注严格对应工程制图规范，二维工程图中清晰标注了各段直径、长度、孔位分布、圆角半径等关键参数，未注圆角统一按照R0.25的通用加工要求设置，确保模型可直接对接生产加工环节，整个设计兼顾了结构实用性与加工工艺性，可直接应用于各类需要旋转支撑的小型机械设备中。
