壁挂式健身房双站位训练杆结构设计

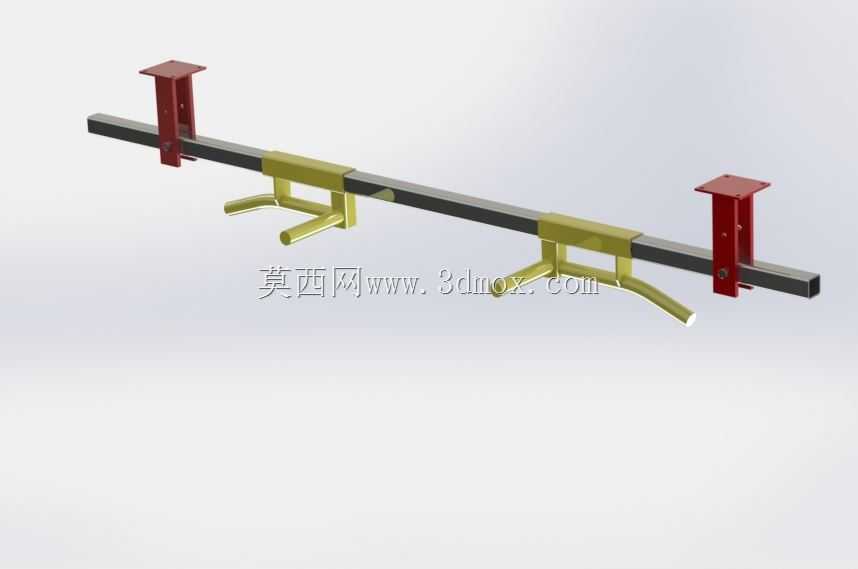

　　这款壁挂式训练杆主要面向商用健身房、小型健身工作室以及家庭健身空间的力量训练场景，核心用途是为使用者提供引体向上、悬挂训练、弹力带抗阻训练等多种上肢及核心力量训练的支撑载体，相比落地式训练架，其壁挂安装的形式能够大幅节省地面占用空间，适配层高有限、地面面积局促的健身区域布置需求。从结构设计逻辑来看，整体采用长直主杆作为核心承载主体，主杆选用矩形截面型材，在保证抗弯抗扭强度的同时，能够兼容各类健身挂钩、悬挂带的挂载需求，避免圆杆易打滑、挂载配件适配性差的问题。两端的红色安装支座采用带加强筋的L型折弯结构，安装面预留多组螺栓孔位，可直接通过膨胀螺栓固定于混凝土承重墙或加厚钢结构墙面，支座与主杆之间采用螺栓锁紧的可拆卸连接方式，

　　既方便运输过程中的拆分打包，也能在后期维护时单独更换磨损部件，无需整体拆解更换。主杆上配置的两组金色支撑脚为可调节滑动结构，可根据不同训练动作的需求，沿主杆轴向调整间距，支撑脚采用下探式分叉结构，接触人体的部位做了圆弧过渡处理，避免训练过程中棱角磕碰造成运动损伤，同时分叉结构能够在使用者做臂屈伸、抬腿等动作时提供稳定的腿部支撑，分散主杆的局部受力。从安装边界来看，安装时需保证两个固定支座的水平高度差控制在2mm以内，避免主杆倾斜带来的附加弯矩，支座安装位置距离地面的高度可根据使用场景调整，商用场景建议设置在2.2米至2.4米区间，满足不同身高使用者的引体向上动作舒展需求，家庭场景可根据层高适当降低，避免顶部空间不足导致动作受限。

　　主杆的有效挂载长度覆盖两个支座之间的全部区间，可同时满足两名使用者开展不同训练动作，提升场地高峰时段的设备使用效率。设计过程中针对主杆的承载能力做了受力校核，在两端固定的工况下，主杆中部最大可承受150kg的集中载荷，能够覆盖绝大多数训练者的体重外加挂载配件的重量需求，滑动支撑脚的锁紧机构采用顶丝式锁紧，调整到位后可完全锁死位置，不会在训练过程中出现滑移错位的问题，整体结构无突出的尖锐边角，所有外露的螺栓端部都配置了防护帽，符合健身器材的安全设计规范。
