轨道交通车辆用模块化电池支撑承载结构

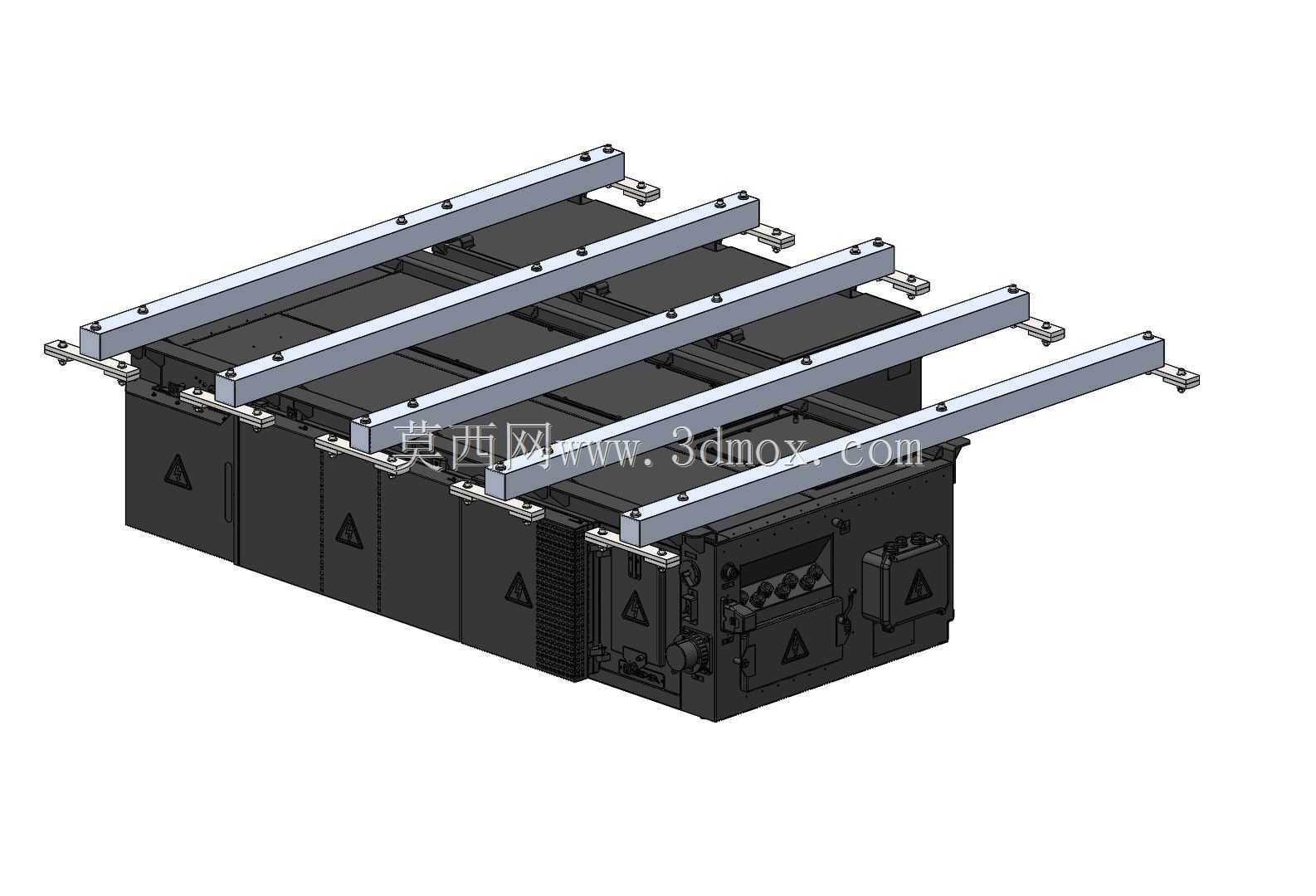

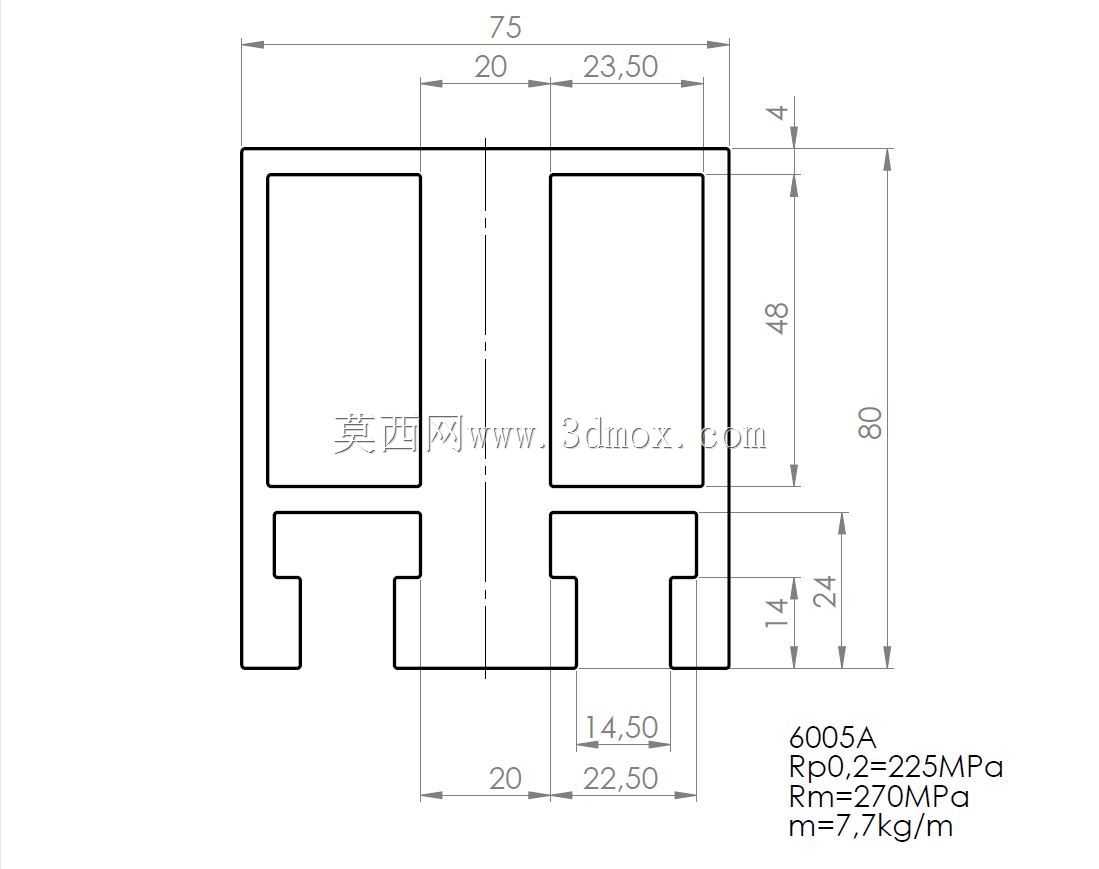

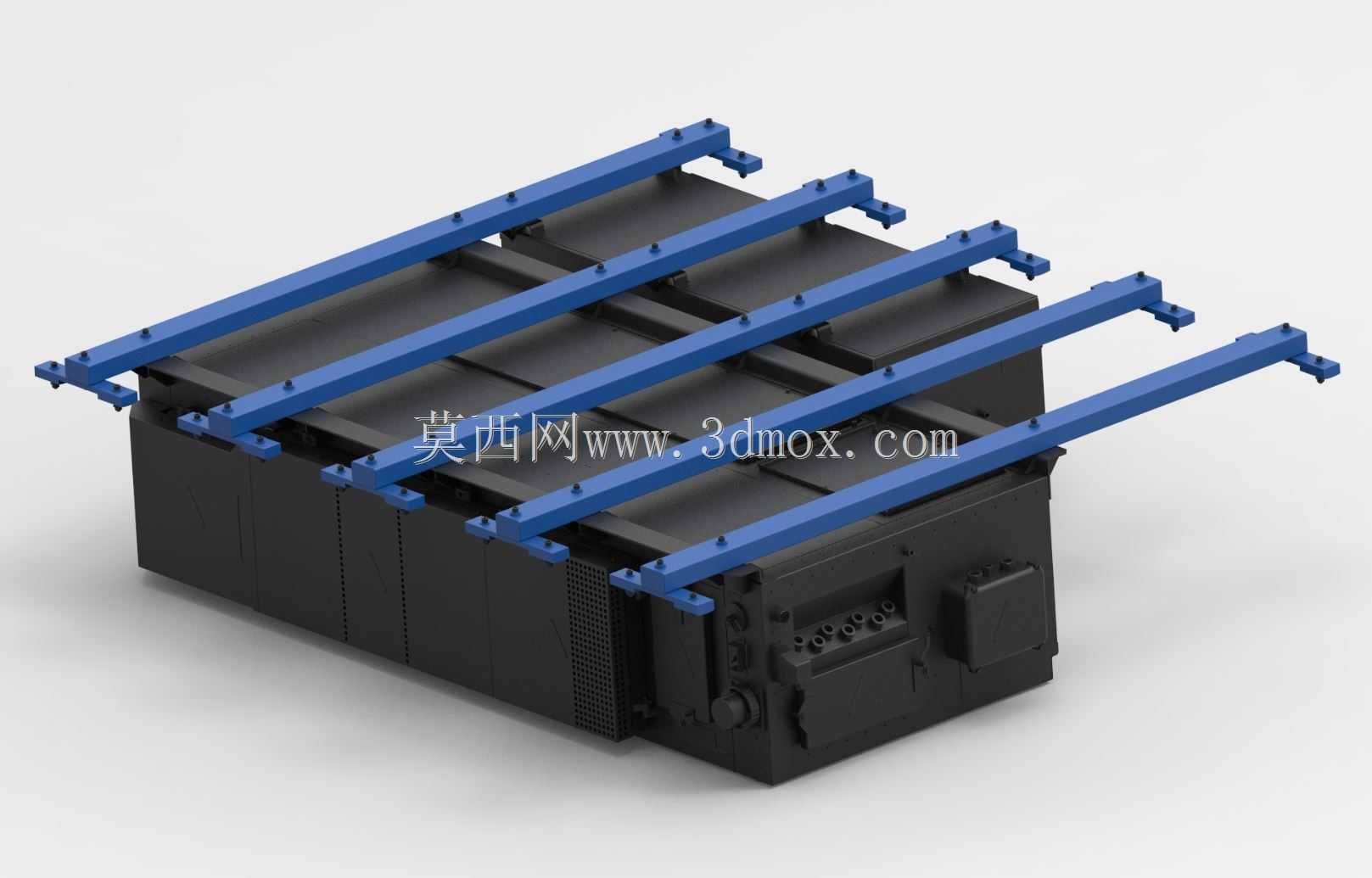

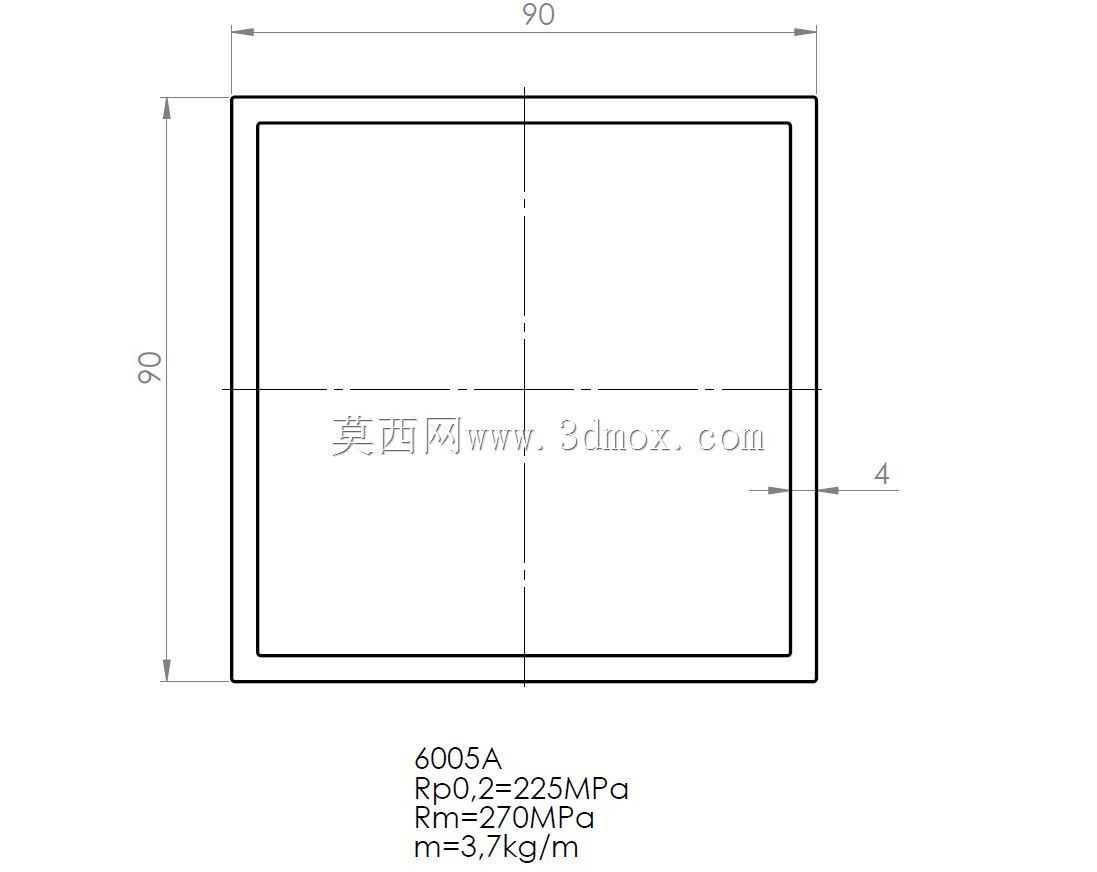

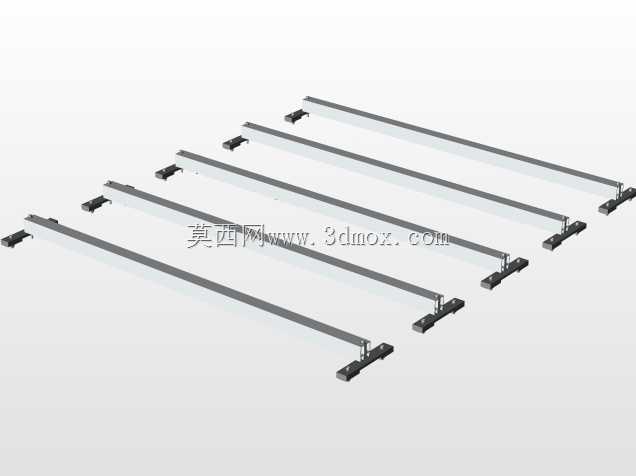

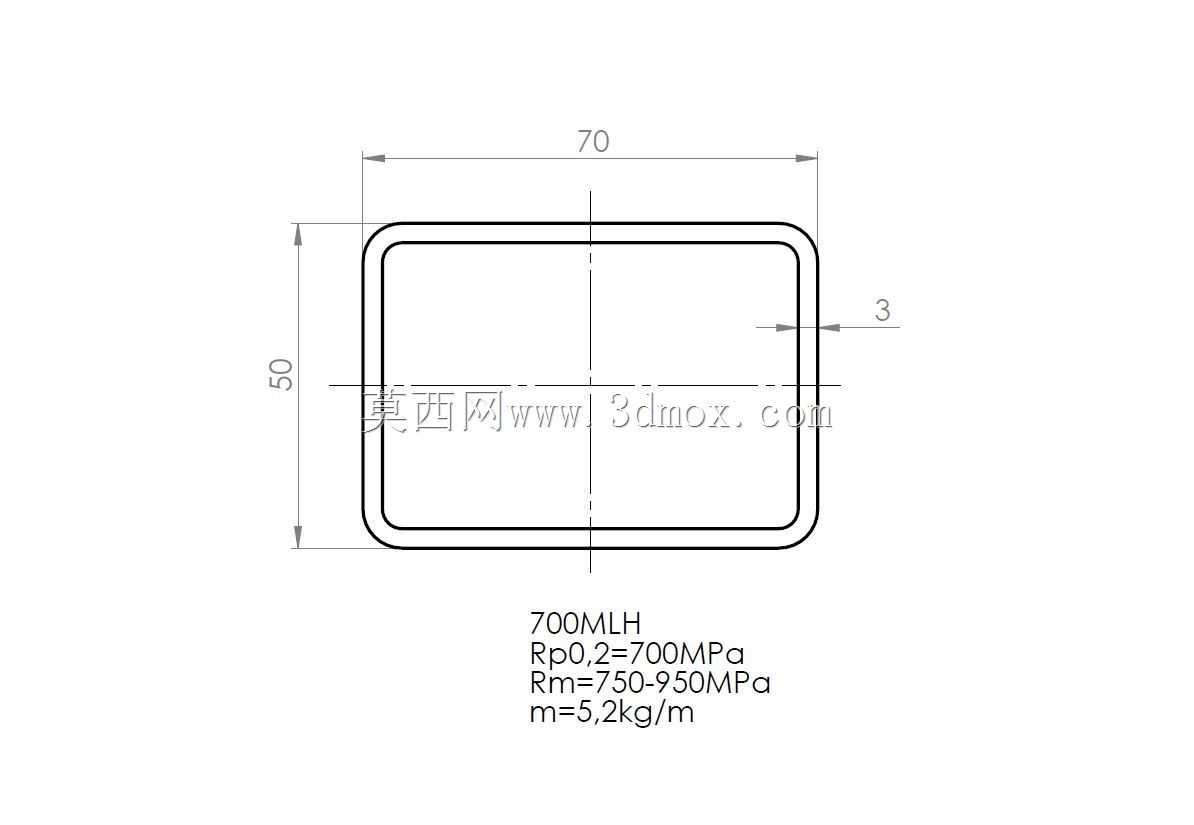

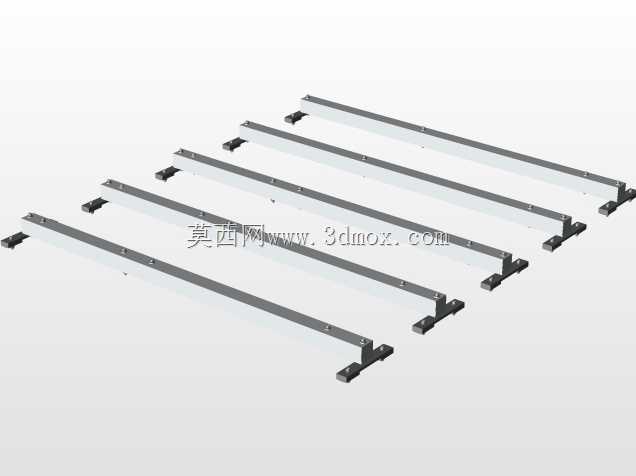

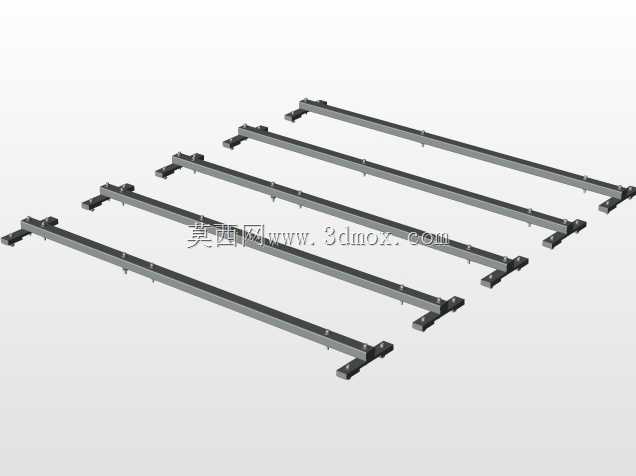

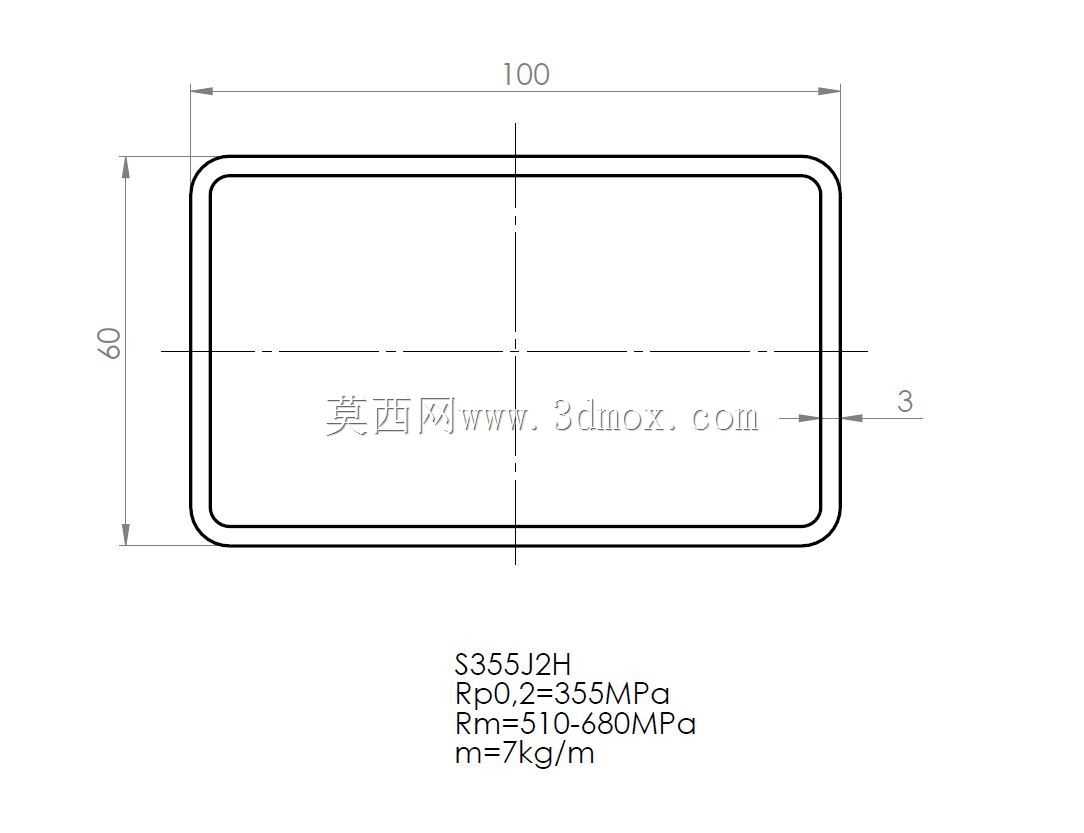

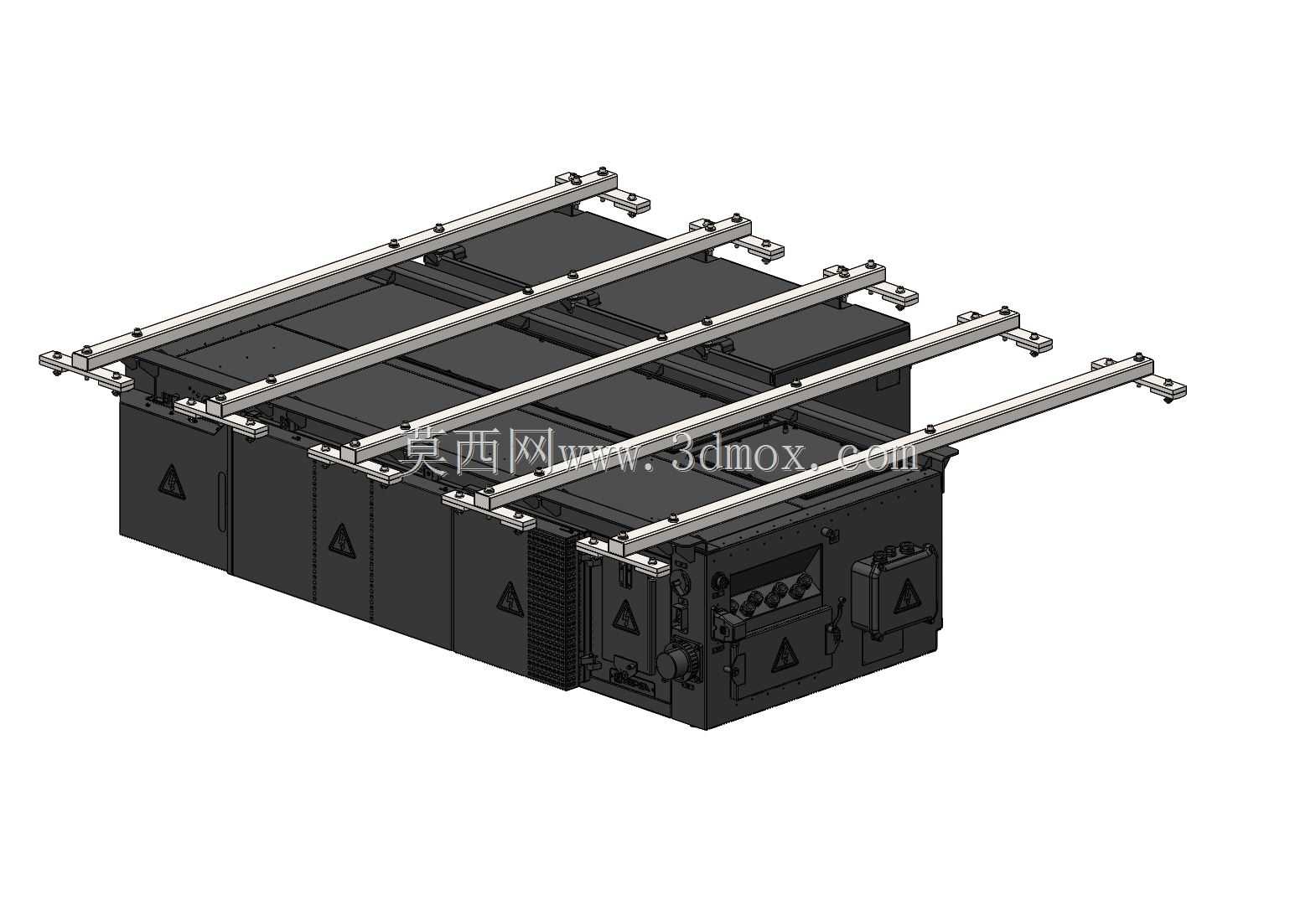

　　该结构主要应用于轨道交通车载储能系统的电池模组承载场景，适配多串并联动力电池组的安装固定需求，可在车辆运行的振动、冲击工况下为电池模组提供稳定的支撑约束，同时预留足够的散热间隙与电气接口操作空间。整体采用分层承载的设计逻辑，底部为一体化成型的电池模组容纳基座，基座侧壁预留快插式电气接口安装位与散热格栅结构，可直接适配标准规格的动力电池包快速装配，无需额外加工转接支架。上部承载梁采用矩形空心截面型材制作，相比同强度实心结构减重40%以上，同时大幅降低材料成本与加工工作量，梁体与基座之间采用T型槽配合螺母的快装结构，无需复杂焊接工装即可完成装配，可根据不同容量的电池组排布灵活调整梁体间距，适配多种规格的电池模组组合安装需求。

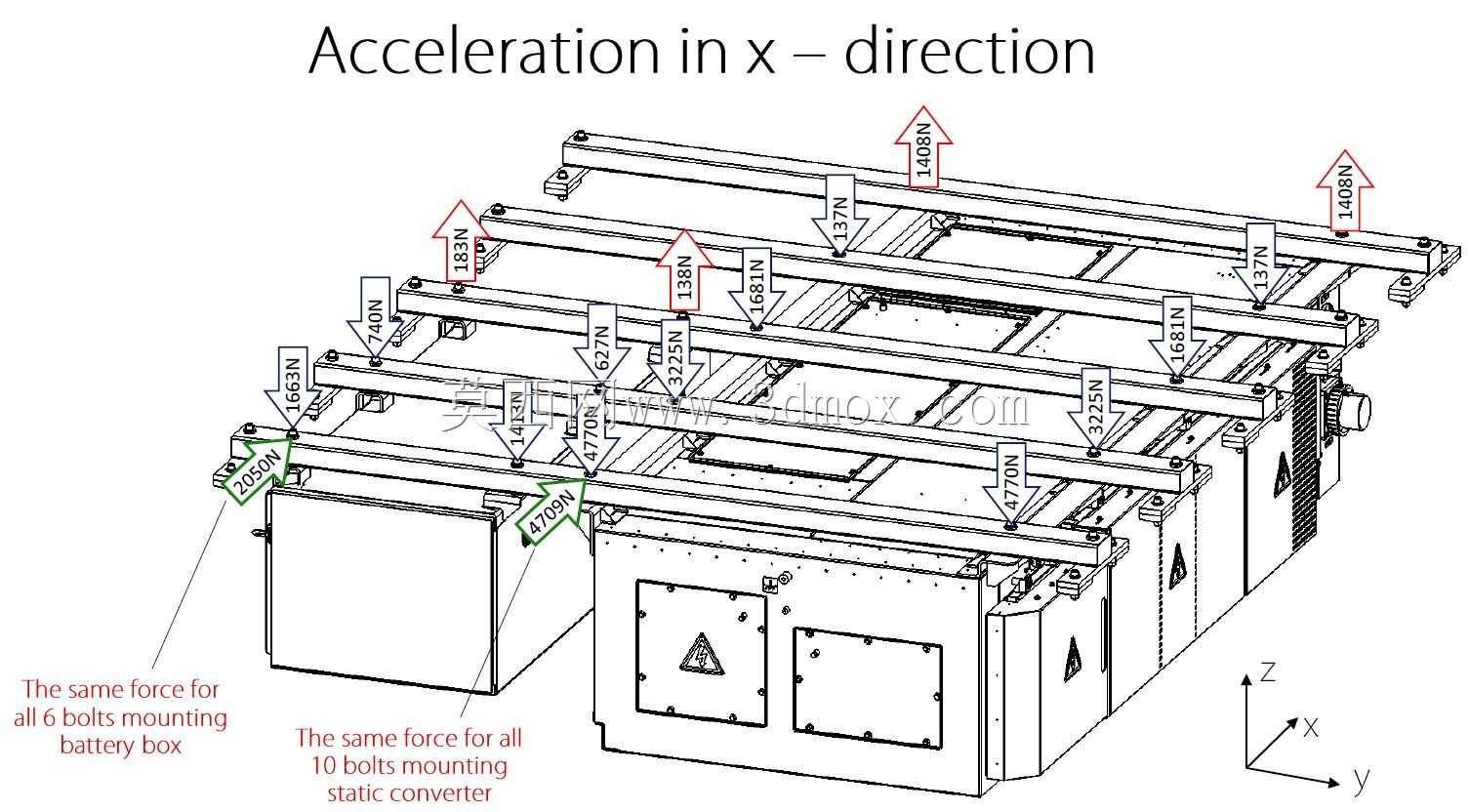

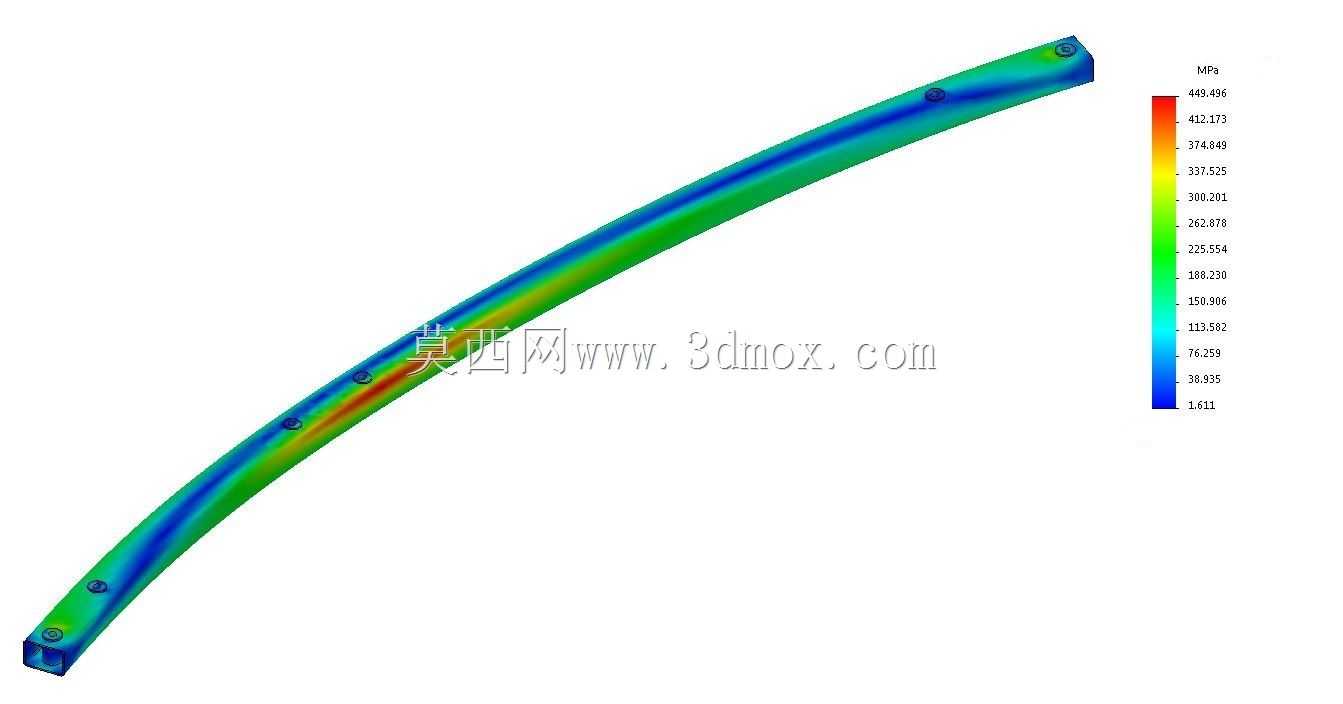

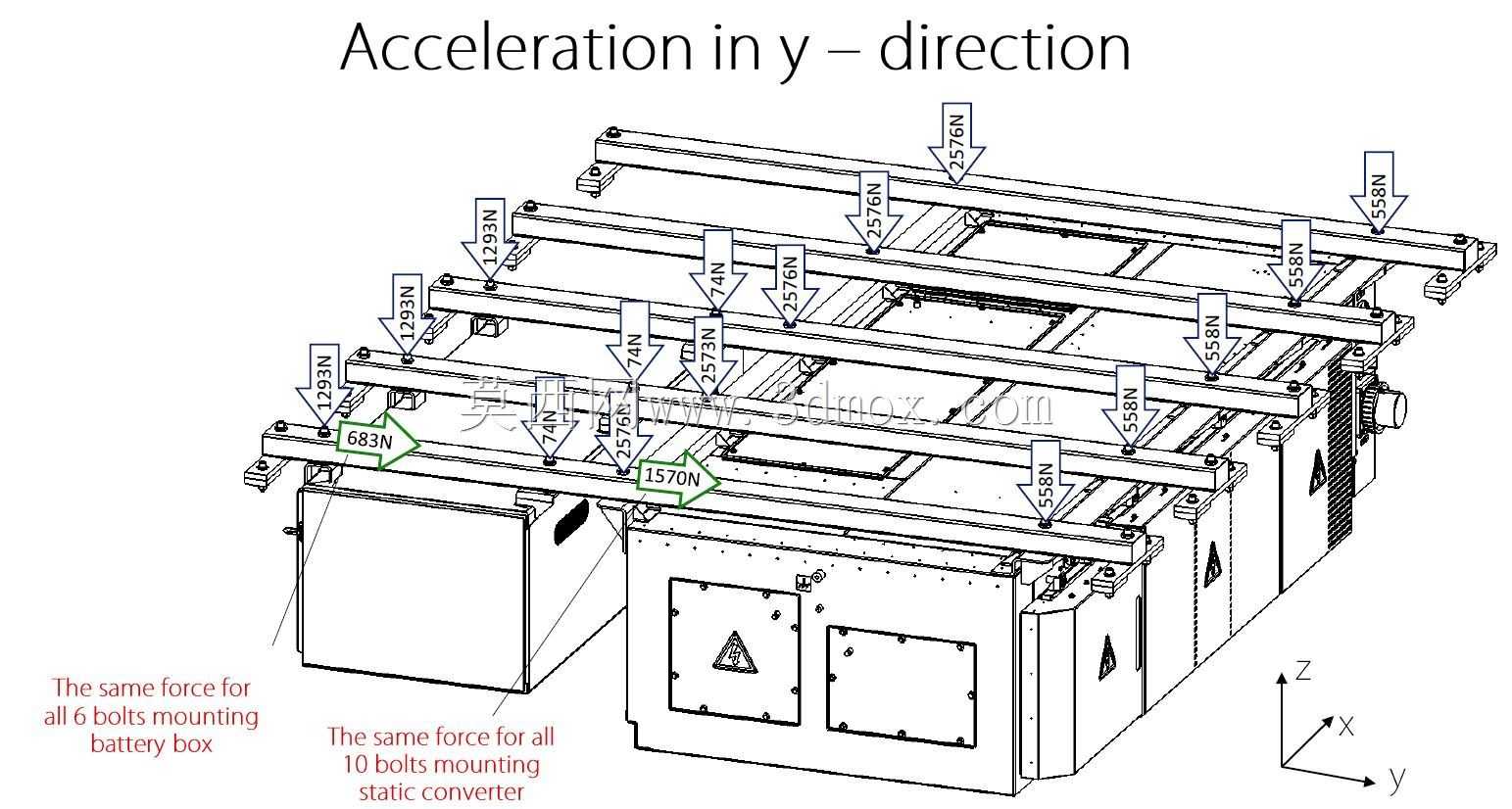

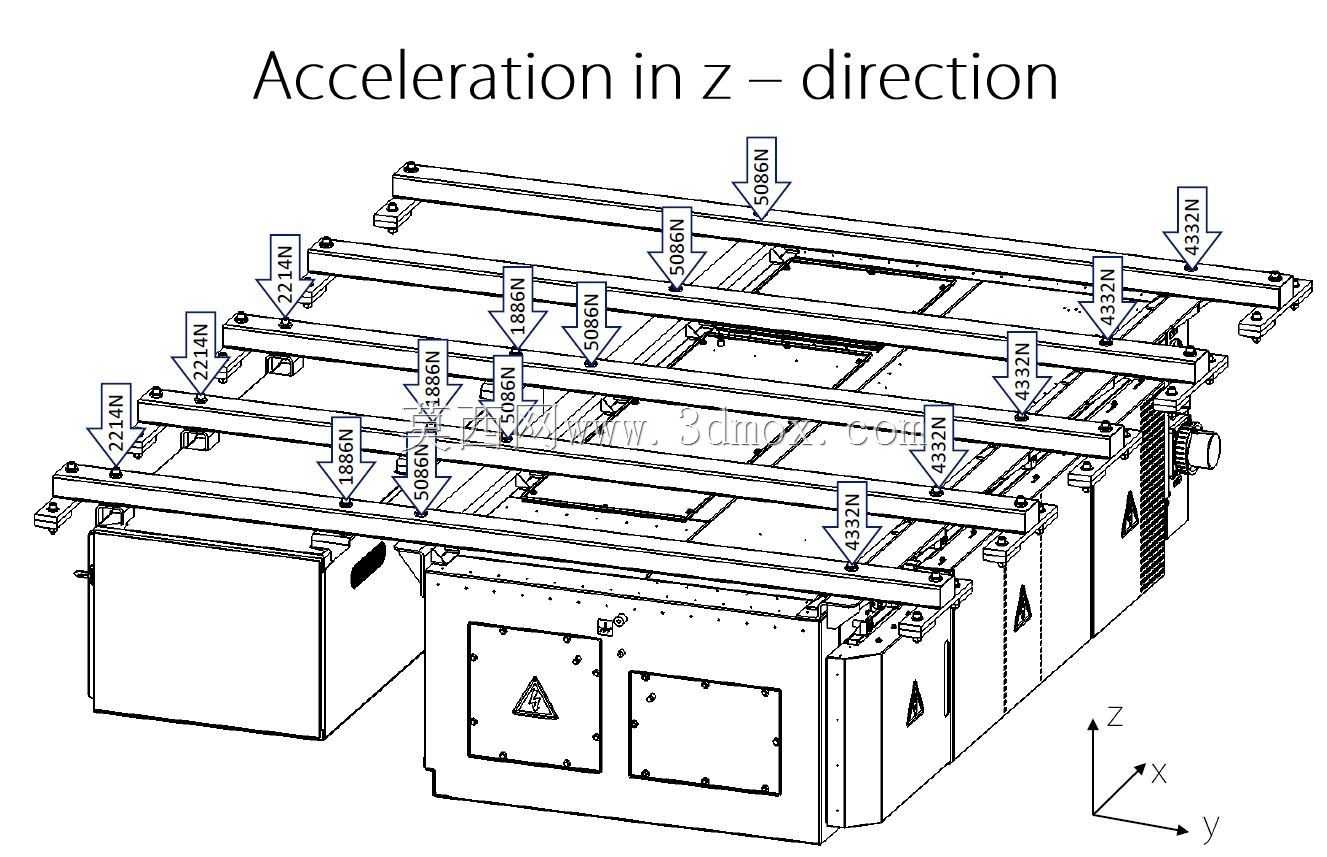

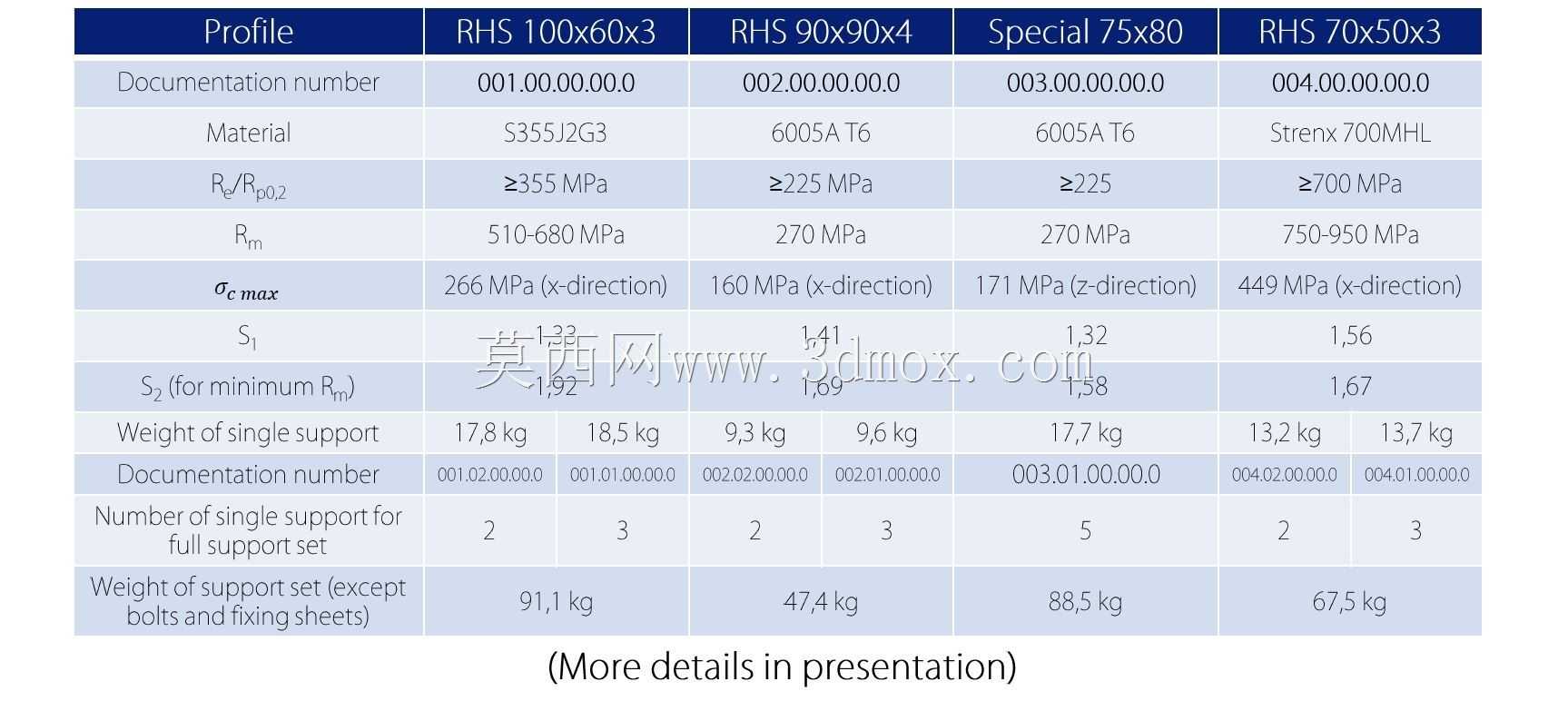

　　安装边界方面，结构整体预留与车载安装底座的标准连接孔位，横向与纵向的安装公差可通过梁体上的长圆孔进行±5mm范围的调整，降低车载安装时的对位难度，梁体端部设置的限位凸台可在车辆急加减速、过弯道的侧向冲击下避免电池模组出现横向窜动。结构设计阶段充分考虑加工工艺性，矩形截面梁的切割、钻孔工序均可通过常规型材加工设备完成，基座的焊接工序采用分段定位焊接方式，减少焊接变形带来的尺寸偏差，整体装配无需专用工装，普通装配工位即可完成全流程组装。不同材料的搭配使用充分平衡了结构强度、重量与成本需求，承载受力部位采用高强度型材，非受力的防护部位采用轻量化板材，在满足EN 61373轨道交通车载设备振动冲击标准的前提下，将整体重量控制在合理区间，

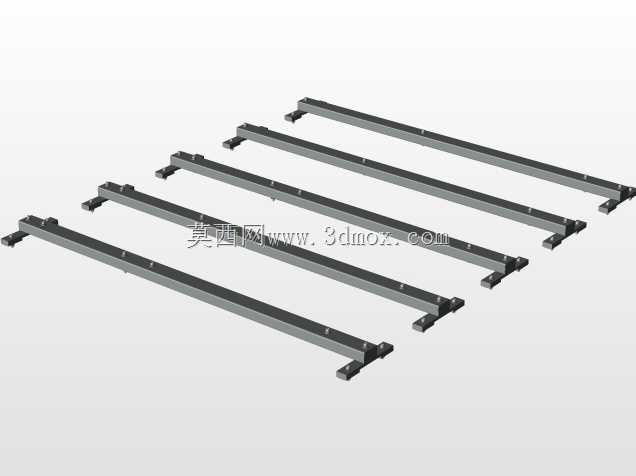

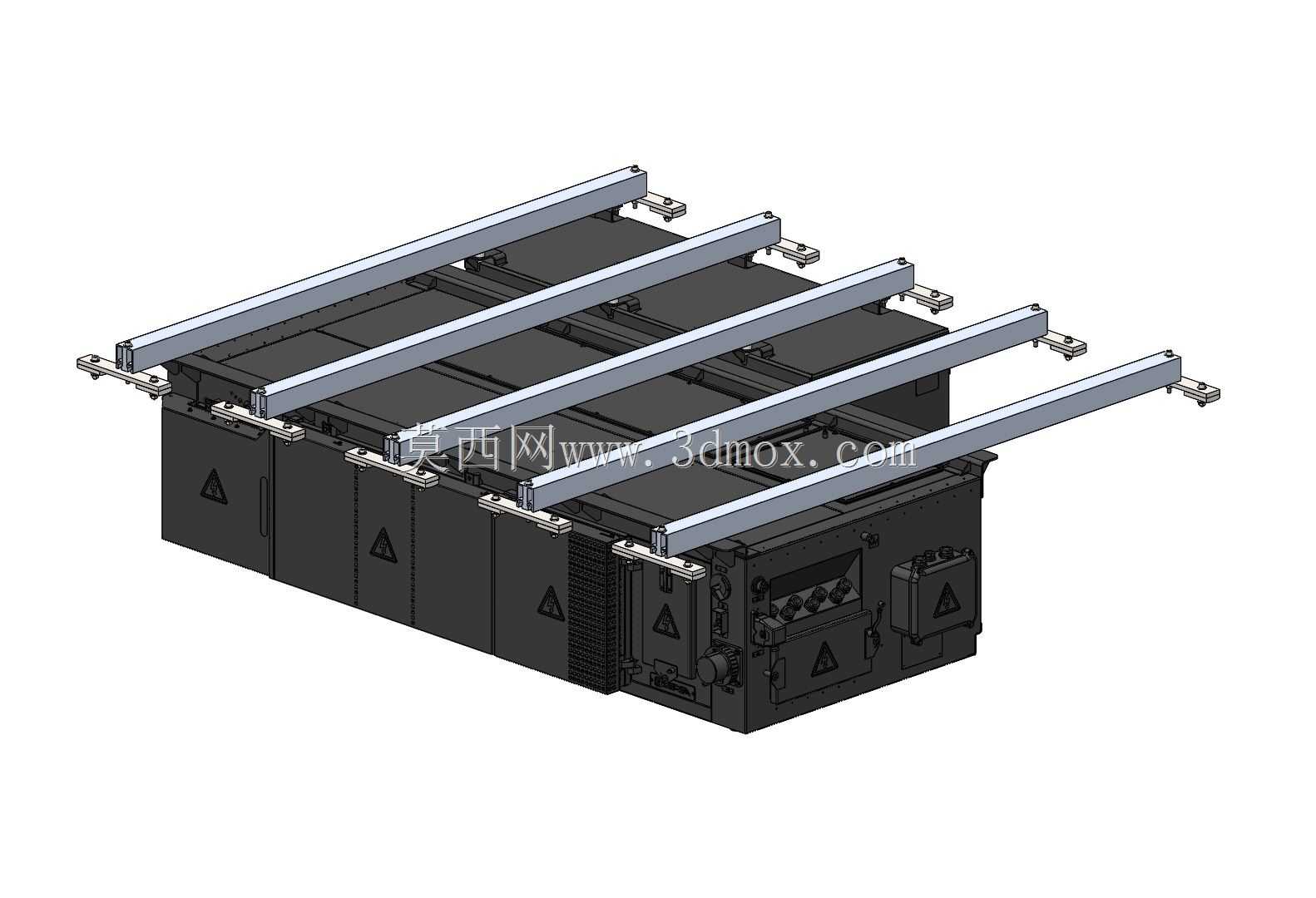

　　同时预留了后续变体拓展的接口，可根据不同车型的安装空间快速调整梁体长度与基座尺寸，形成系列化的承载结构方案，无需重新进行整体结构的力学仿真验证，大幅缩短衍生型号的开发周期。结构上部的平行梁排布既保证了承载面的平面度要求，梁体之间的间隙也为电池模组顶部的散热提供了自然通风通道，无需额外加装导流板即可满足电池组的日常散热需求，基座侧面的接口预留位可兼容高压连接器、通讯线束、手动维护开关等多种电气元件的安装，整体集成度较高，可减少车载储能系统的外围安装附件数量。
