工业级多针电连接器三维结构设计

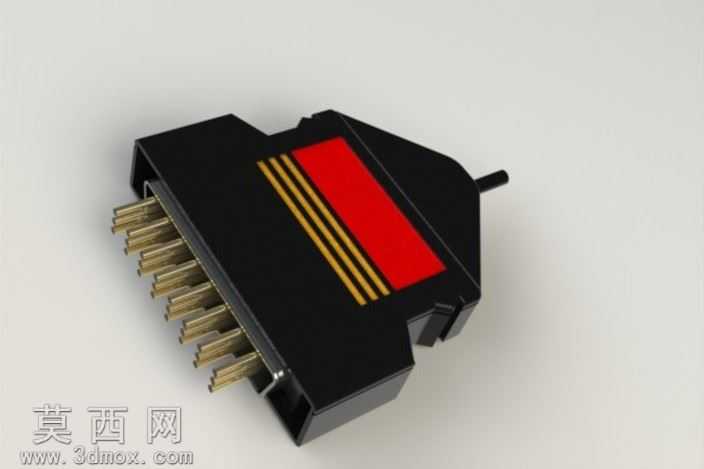

本电连接器模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循工业电连接器的实际生产尺寸规范，对每一处结构细节都进行了精准还原。模型主体外壳采用硬质绝缘工程塑料材质，渲染时赋予哑光黑色塑料材质，表面添加细微的磨砂质感纹理，还原工业塑件的真实触感与视觉效果；外壳侧面设置醒目的红色标识区域，搭配三条平行金色装饰线条，既起到型号区分的标识作用，也提升了产品外观的辨识度。插针部分采用黄铜基材建模，表面赋予镀金金属材质，渲染时调整金属粗糙度与反射参数，还原镀金层温润的金属光泽，插针按照标准间距整齐排列，每根插针的根部都做了圆角过渡处理，避免应力集中导致的断裂问题，插针与外壳的装配间隙经过精准校核，保证插拔过程的顺畅度与连接稳定性。模型尾部设计有出线导向柱，用于固定外接线缆，避免线缆弯折损坏内部接线结构；外壳侧边设置有卡扣式锁紧结构，可在插接完成后实现公母头的自锁，防止使用过程中出现松脱断电的问题。建模过程中采用自顶向下的设计思路，先完成整体装配框架的搭建，再拆分各个零部件进行细节建模，所有零件之间的装配关系都经过干涉检查，不存在结构冲突问题。渲染阶段采用三点布光方案，主光从侧上方照射突出主体轮廓，辅光补充暗部细节避免死黑，背光勾勒模型边缘提升立体感，最终呈现的效果图清晰展现了连接器的外观细节与结构特征，可用于电气设计选型参考、产品宣传展示以及装配工艺模拟等场景。
