扭结纺锤式旋转平衡机构结构设计

　　该扭结纺锤式旋转平衡机构，核心应用场景覆盖精密计时机构的调速模块、小型娱乐装置的动态平衡演示单元两类领域，在机械手表的擒纵调速衍生结构、桌面动态平衡摆件的核心传动段都能找到适配空间。从实际用途来看，这套机构依靠纺锤体自身的转动惯量与上下铰接支撑的自由度配合，可在输入小幅旋转扭矩后维持长时间的稳定自旋，同时抵消径向的偏摆载荷，避免转动过程中出现轴线偏移带来的卡顿问题。

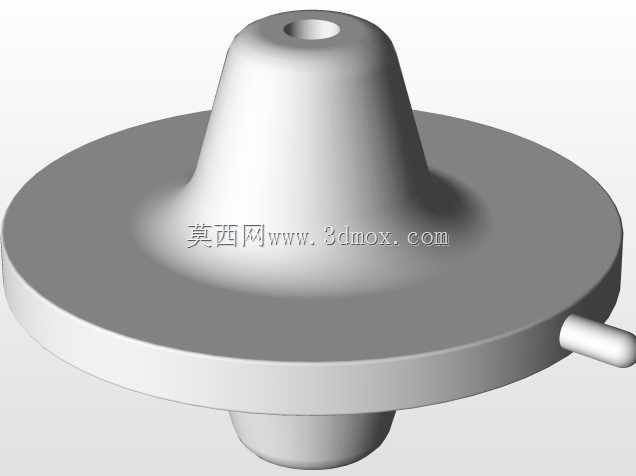

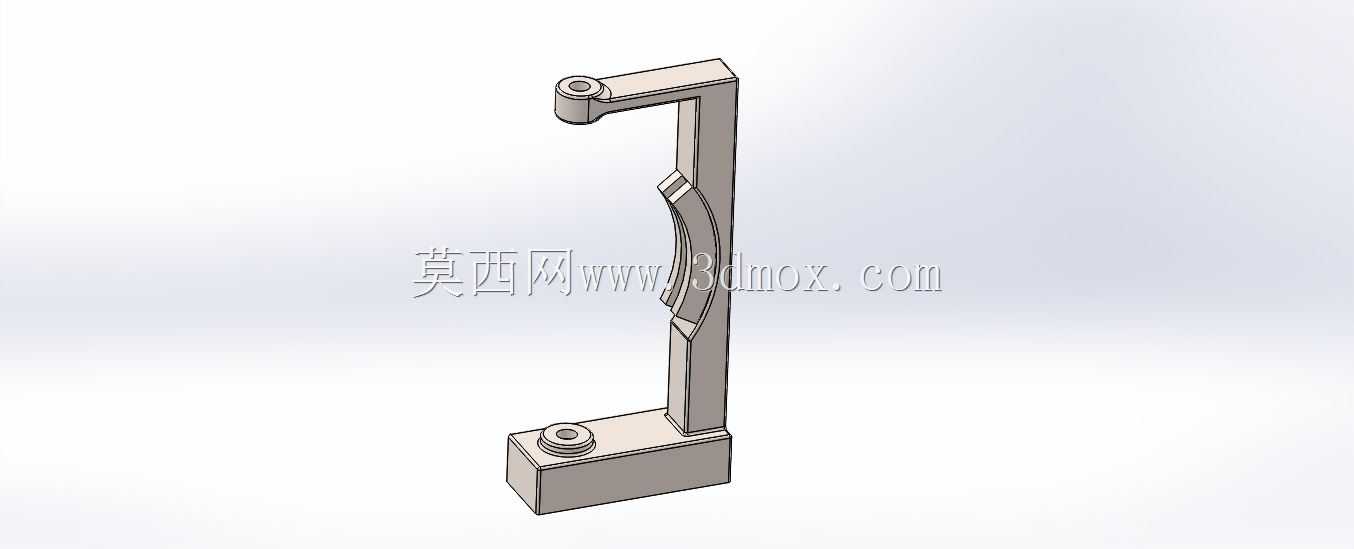

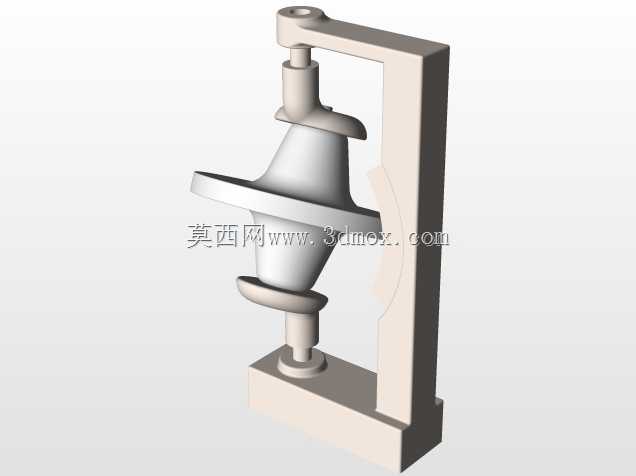

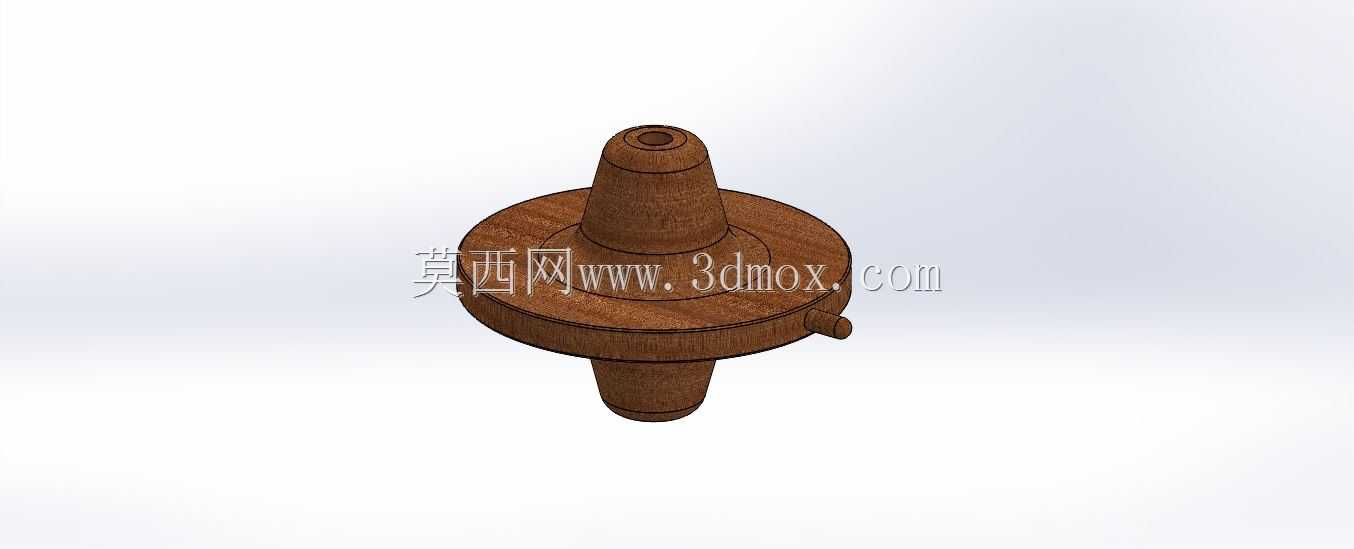

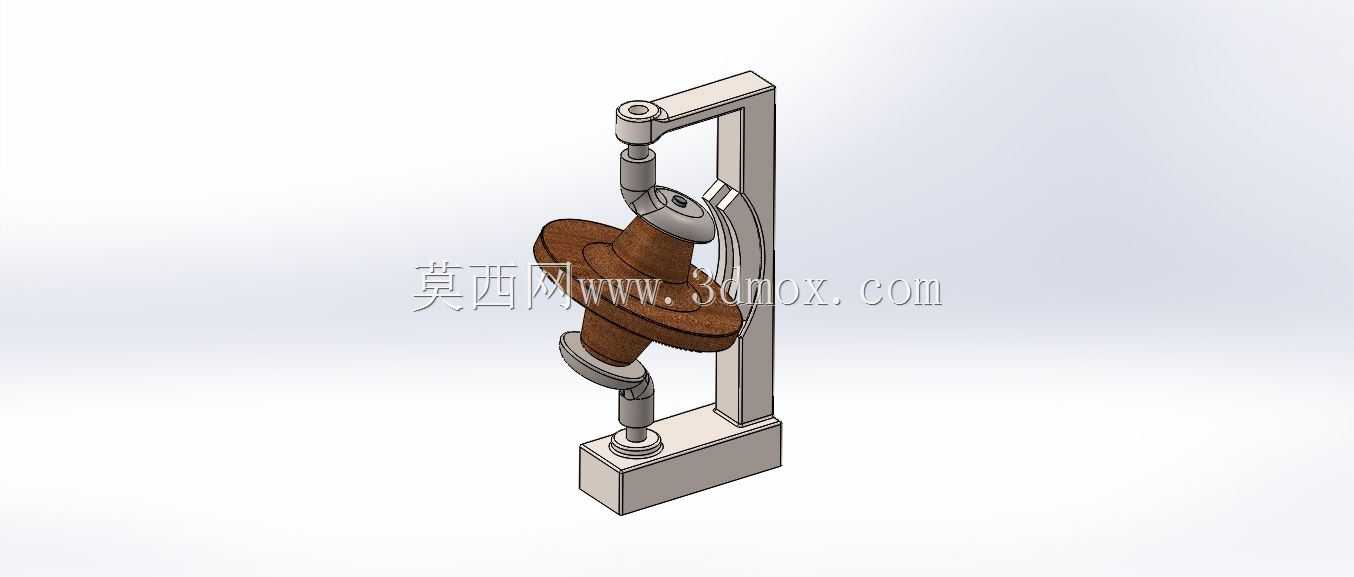

　　从功能特性层面拆解，机构的核心转动件为中部的扭结造型纺锤体，纺锤表面做了非对称的曲面扭结设计，并非规则回转体，这种结构可以在转动过程中通过自身质量分布的动态调整，抵消支撑框架带来的微小振动，让转动过程的平顺性大幅提升。上下两端的支撑采用铰接式万向节结构，并非刚性固定连接，这种设计允许纺锤体在自旋过程中产生小幅的倾角摆动，既可以适配不同角度的输入扭矩，也能在受到外部微小扰动时快速自平衡回正，不会出现卡滞停转的情况。外部的C型支撑框架采用一体式折弯结构，底部设置矩形安装基座，基座上预留了两个沉头安装孔位，可直接通过螺栓固定在安装基准面上，不需要额外设计转接固定结构。

　　设计思路上，这套机构没有采用传统的轴承支撑回转结构，而是用铰接副配合纺锤体自身的质量配平实现低阻尼转动，大幅降低了零件数量与装配难度，同时扭结造型的纺锤体兼顾了动态平衡功能与外观辨识度，不需要额外加装平衡块就能实现稳定转动。从安装边界来看，整套机构的外轮廓尺寸适配小型精密设备的安装空间，C型框架的开口宽度刚好容纳纺锤体的最大转动直径，不会出现转动过程中构件与框架干涉的问题，上下铰接点的同轴度公差控制在0.02mm以内，保证转动过程中不会出现额外的摩擦阻力。纺锤体与上下铰接轴的连接采用锥面配合定位，装配时不需要额外的紧固件就能实现可靠连接，后期维护拆解也十分便捷，适合小批量精密装配的生产场景。在实际选型适配时，可根据应用场景的转速需求调整纺锤体的质量分布，若用于计时类调速场景可适当增大纺锤体的外缘质量提升转动惯量，若用于娱乐演示场景则可适当降低整体质量减小驱动扭矩需求。
