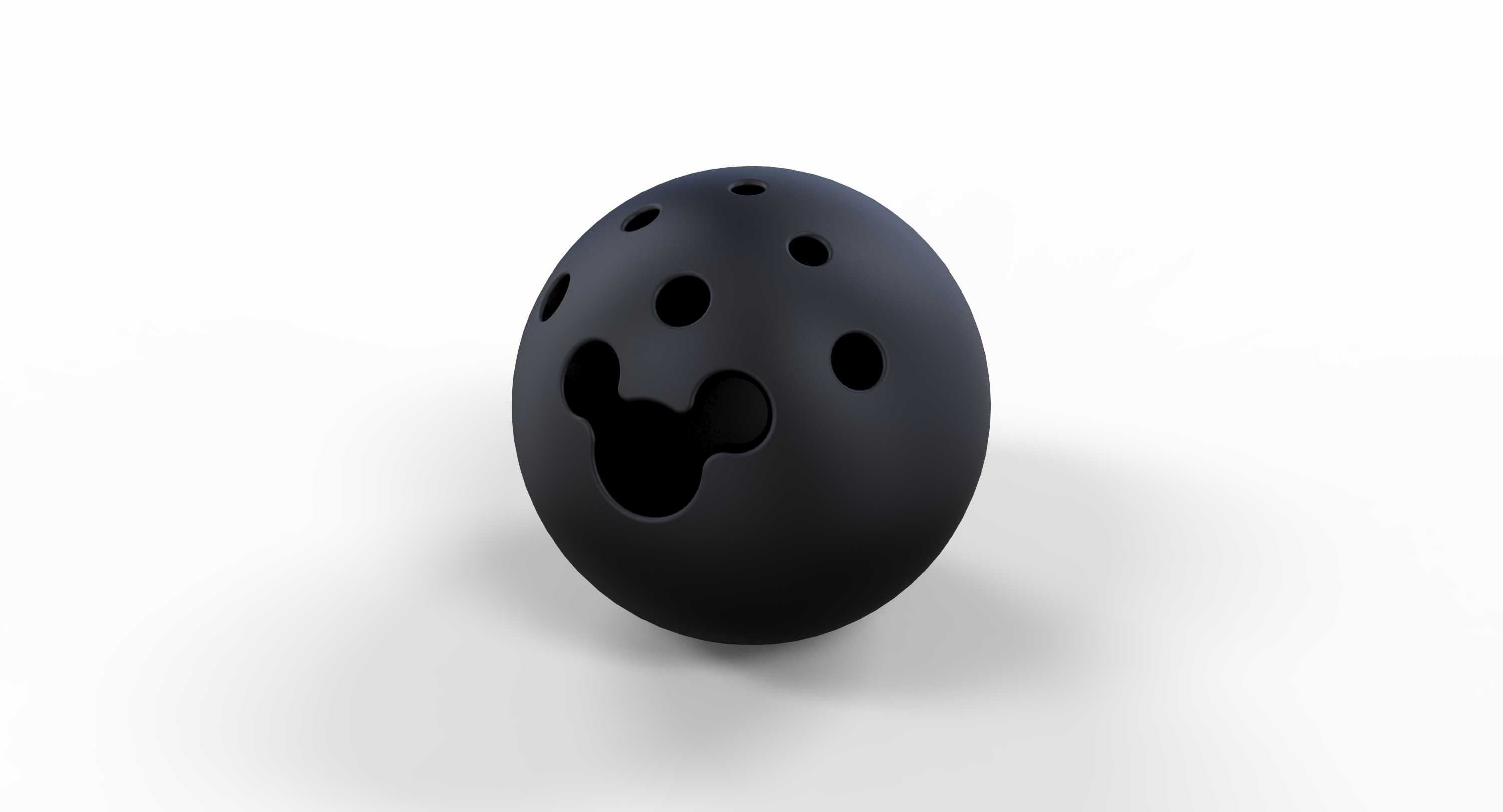

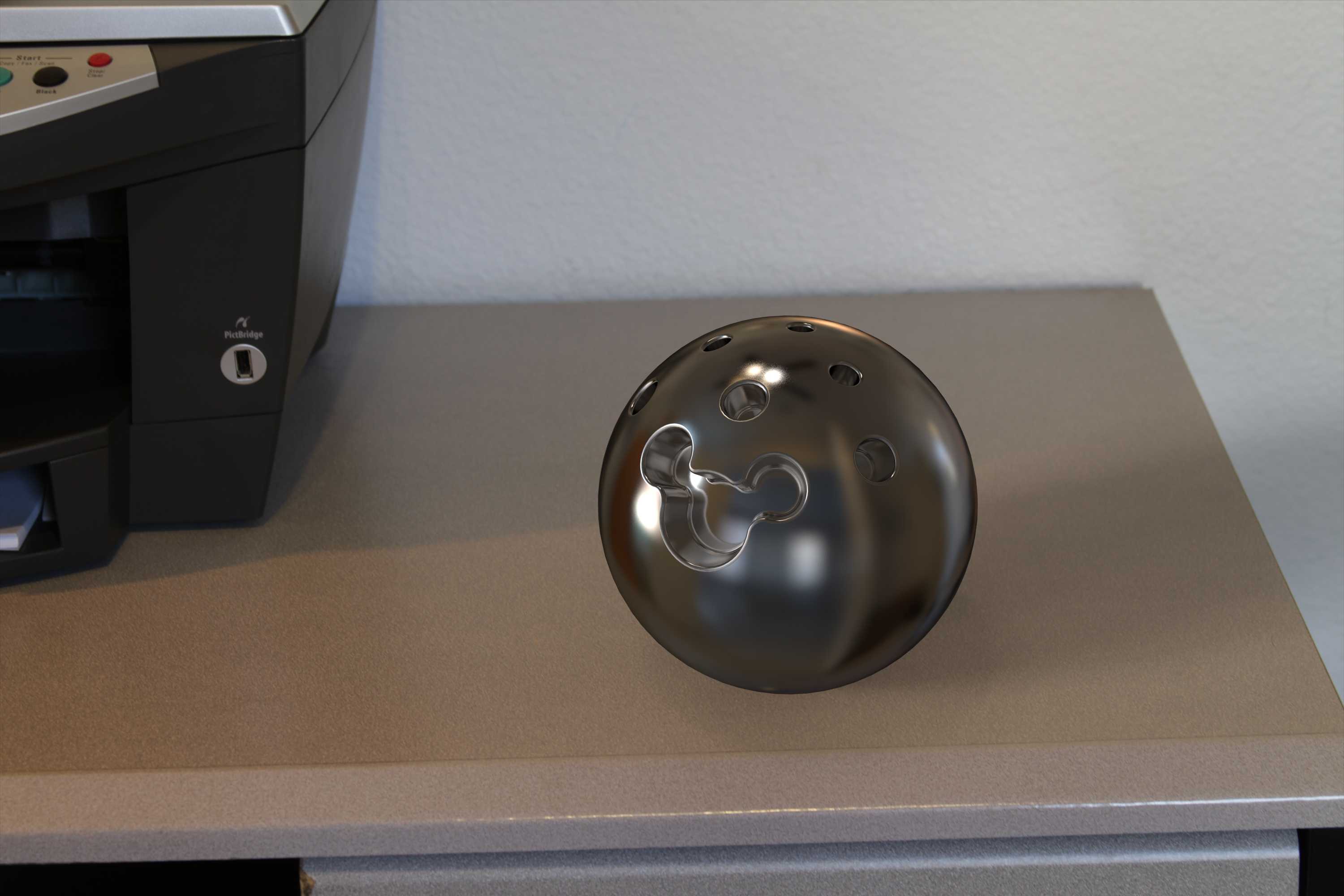

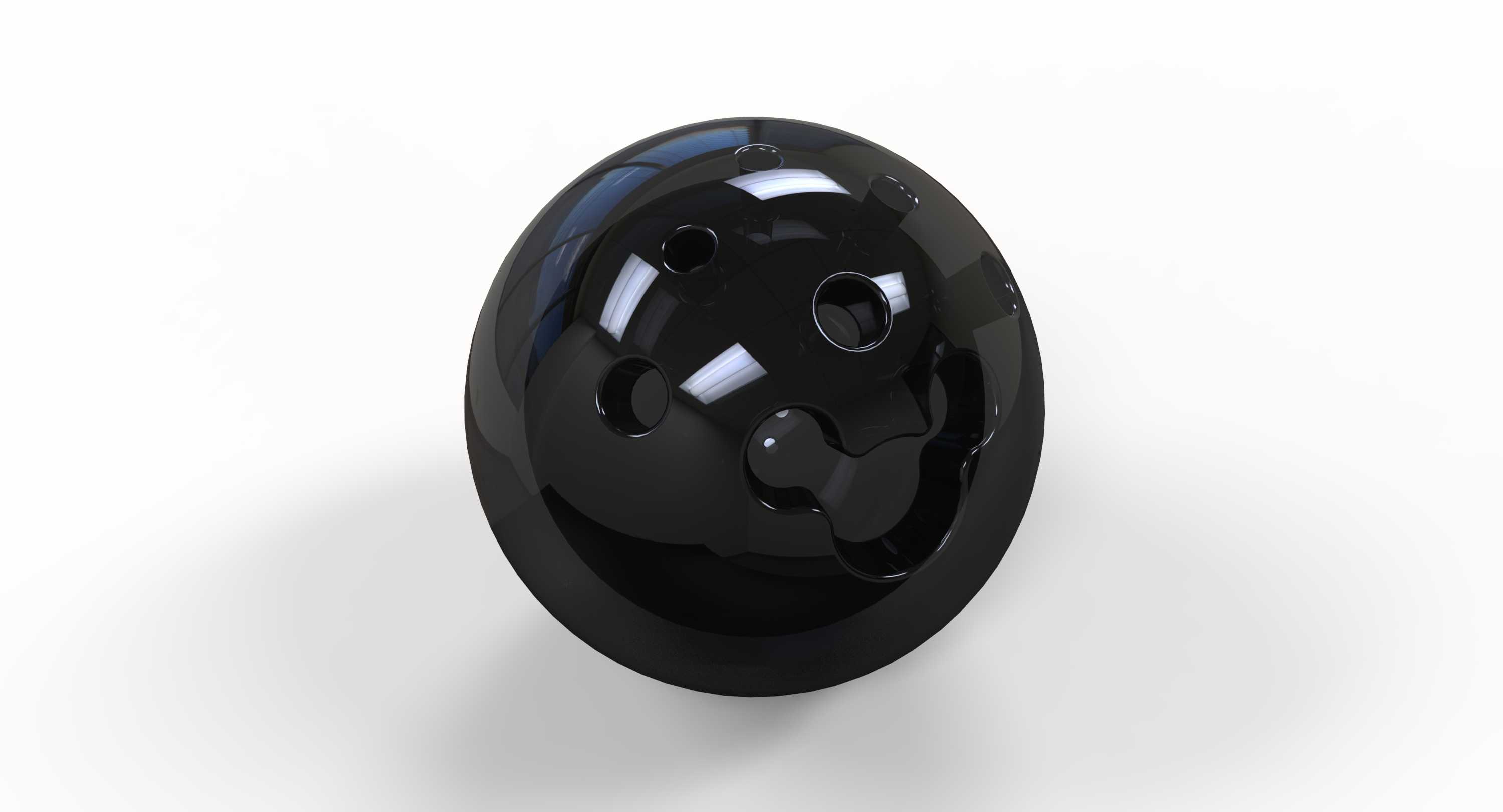

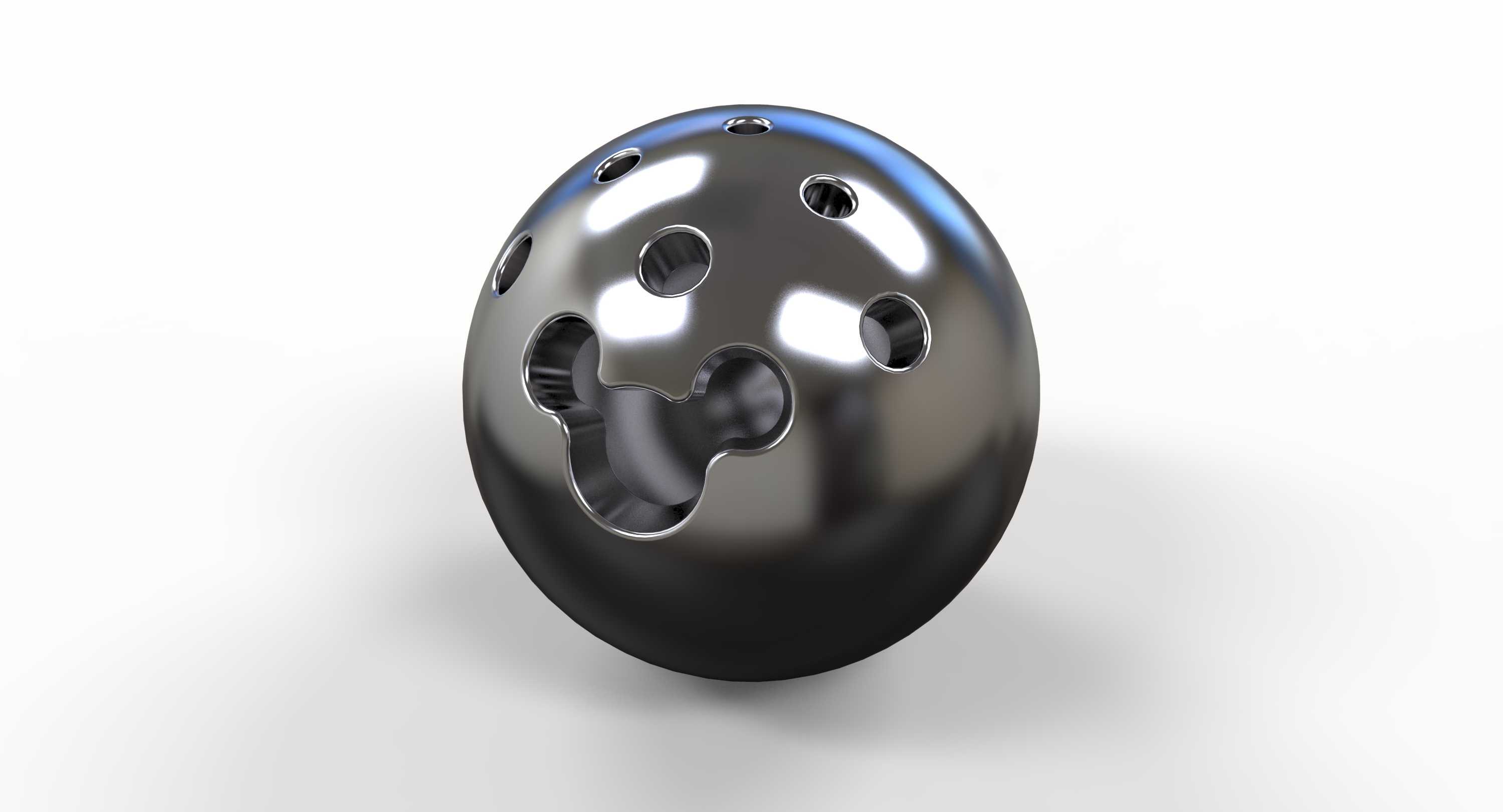

带圆角特征的椭球布尔组合结构件

　　这类带布尔组合特征的椭球形构件，常应用在流体管路末端缓冲头、小型设备防撞端盖、手持检测设备握持外壳这类场景中，实际使用时依靠光滑椭球曲面分散接触应力，避免尖锐棱角带来的应力集中问题，同时曲面过渡的圆角能减少流体经过时的紊流产生，也能在人员误触碰时降低磕碰伤害风险。设计这类构件时，首先要确定核心椭球基准的长短轴比例，根据安装边界的空间限制调整轴向尺寸，保证整体外轮廓不会超出安装位的预留间隙，通常椭球长轴方向会作为安装对接的轴向，短轴方向的最大直径要匹配对接基座的安装孔位范围，避免出现安装干涉。布尔运算的开孔与凹槽布局，需要结合内部走线、嵌装零件的位置来确定，每个开孔的轴向都要垂直于所在位置的椭球切面，

　　保证嵌装零件装入后端面能和曲面自然贴合，不会出现边缘缝隙；凹槽的深度要控制在椭球壁厚的安全范围内，避免切削过量导致构件整体结构强度不足，所有布尔切削后的棱边都要做等半径圆角过渡，圆角半径根据壁厚选取，通常取壁厚的1/3到1/2，既可以消除切削产生的应力集中点，也能让曲面过渡更顺滑，减少注塑或机加工时的边角缺陷。实际选型应用时，要注意构件表面的曲面弧度和对接设备的外轮廓匹配度，安装时椭球的长轴要和受力方向保持一致，让冲击力能沿着椭球曲面均匀分散到基座安装面，避免局部受力过大导致连接部位断裂；如果作为流体缓冲部件使用，要保证内部布尔切削形成的流道转角处圆角足够大，减少介质流动时的阻力，避免长期冲蚀导致转角处磨损过快。

　　建模过程中要注意布尔运算的实体优先级，先完成基础椭球实体的建模，确认整体尺寸符合安装边界要求后，再逐个添加切削特征，每完成一个布尔切削步骤都要检查实体的完整性，避免出现碎面、非流形几何这类问题，圆角特征要放在所有布尔运算完成后统一添加，避免先做圆角再进行布尔切削导致圆角特征被破坏，同时要保证所有圆角的曲率连续，让整个外表面没有明显的棱线转折，满足外观和结构强度的双重要求。
