扭转弹簧式摩托雪橇操纵复位构件

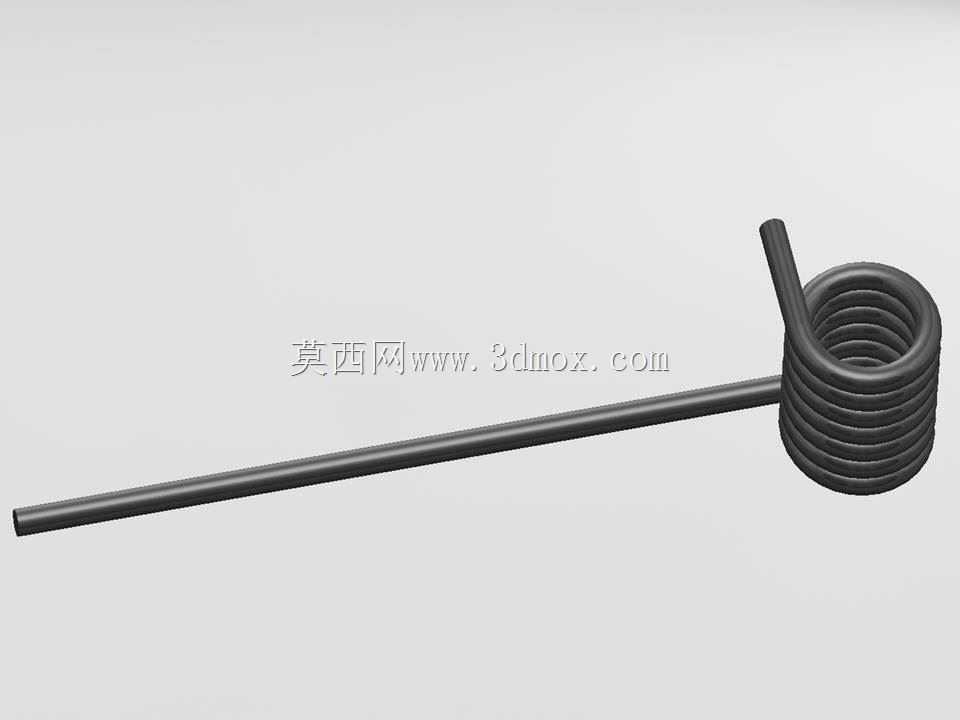

　　在雪地机动载具的操纵系统设计中，这类带长直臂的扭转弹簧是承担操纵杆复位、操作力反馈的核心弹性构件，主要适配小型摩托雪橇的转向操纵、油门复位或者制动踏板回位机构，在零下数十度的低温雪地作业环境下，需要兼顾弹性保持能力与抗疲劳性能，避免低温脆断导致操纵失效。从结构设计逻辑来看，该构件采用单扭簧螺旋基体搭配异侧伸出臂的布局，螺旋段为等节距密圈设计，圈与圈之间预留极小的装配间隙，既保证扭转变形时圈体不会出现卡滞摩擦，也能在有限的安装空间内提供足够的有效扭转圈数，匹配操纵行程所需的变形量。长直伸出臂的长度经过匹配计算，一端直接抵接操纵杆的受力凸台，另一端卡入雪橇车架的定位卡槽内，不需要额外的铰接固定结构，装配时直接卡入安装位即可，

　　减少了雪地环境下紧固件易锈蚀松脱的风险。设计过程中需要重点校核两个核心边界：一是螺旋段的内径尺寸，需要匹配安装位的定位销轴直径，预留合理的配合间隙，保证弹簧扭转时能绕销轴顺畅转动，不会出现卡涩；二是两个伸出臂的初始夹角，需要对应操纵机构的初始位置，保证操纵杆在中位时弹簧已经具备一定的预紧扭力，避免操纵件出现旷量，同时在操纵杆达到最大行程时，弹簧的扭转应力不会超过材料的许用疲劳极限，保证长期反复操作下的使用寿命。从实际应用场景出发，摩托雪橇在雪地行驶时操纵频率高，环境温差大，弹簧表面采用发黑处理做基础防锈，同时适配低温润滑脂的附着，减少圈间磨损。不同于常规通用扭转弹簧，该构件的长直臂做了等直径圆钢延伸，没有做额外的弯折挂钩，

　　一方面是因为安装位的受力方向为直推直抵，挂钩结构反而会带来应力集中点，在低温冲击下容易断裂；另一方面直臂结构可以在装配时根据实际装配公差做微小的角度调整，适配不同批次车架的安装误差，降低装配难度。在建模过程中，螺旋段的扫掠路径需要严格遵循等螺距螺旋线规律，伸出臂与螺旋段的过渡位置做了小半径圆角过渡，避免截面突变带来的应力集中，整个构件的截面为等直径圆形截面，保证扭力传递过程中应力分布均匀，不会出现局部应力过高的问题。安装边界上，螺旋段的轴向长度需要小于安装位的轴向限位间隙，避免弹簧受压出现轴向窜动，伸出臂的长度需要保证在最大操纵行程下，臂端不会从卡槽或者受力凸台上滑脱，同时臂的直线度需要控制在合理公差范围内，

　　避免受力时出现侧向分力导致弹簧偏磨。这类弹性构件虽然结构看似简单，但是直接关系到雪地载具的操纵可靠性，设计时需要结合实际操纵力的需求计算弹簧的刚度，线径的选择需要平衡刚度需求与材料的低温韧性，线径过粗会导致操纵力过大，驾驶员操作易疲劳，线径过细则会导致复位力不足，操纵后无法准确回到中位，甚至在大冲击力下出现塑性变形。
