车载矩形密封式雾灯结构设计

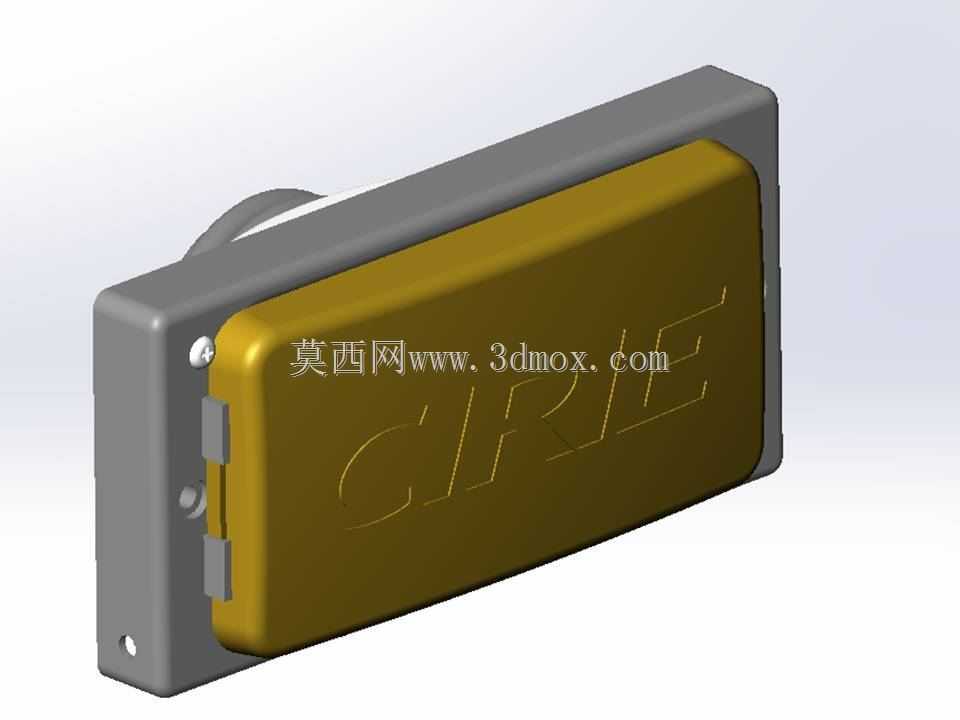

　　这款车载雾灯的结构设计，首先要考虑的是车辆前舱安装位的实际工况——日常行驶中会持续遭遇路面飞溅的泥水、高速气流裹挟的砂石冲击，还有冬季融雪剂的腐蚀、夏季暴晒后的高温老化，所以整个壳体采用了分体式嵌合结构，外侧灰色的安装基座做了带安装孔的延伸耳位，孔位的位置是按照商用车前保险杠预留的雾灯安装位坐标做的匹配，安装时不需要额外打孔改位，直接用标准螺栓穿过基座上的预留孔就能完成固定，基座和保险杠贴合的面预留了密封胶圈的嵌槽，装配时压入发泡硅橡胶圈就能避免雨水从安装缝隙渗入灯舱内部。

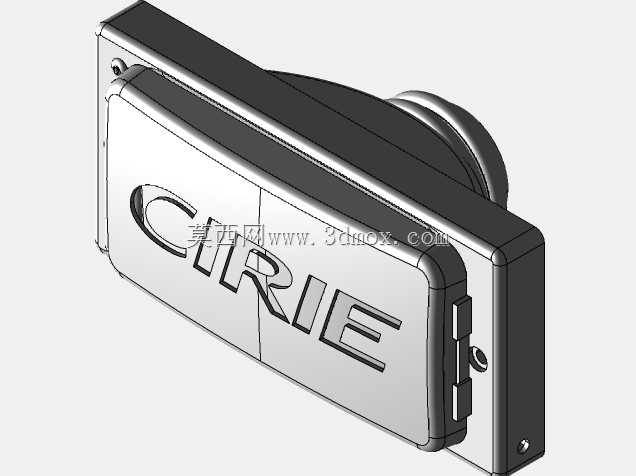

　　灯体正面的金色面罩做了内凹的品牌标识浮雕，这个设计不是单纯的装饰作用，浮雕的凸起纹路刚好可以在面罩表面形成加强筋结构，提升面罩的抗冲击能力，就算高速行驶中被小颗粒砂石撞击，也不容易出现开裂或者碎裂的情况。面罩和基座的连接采用了侧边卡扣加侧边固定销的组合结构，基座侧边的金属固定销穿过面罩侧边的定位孔，配合多道均匀分布的塑料卡扣，既可以保证面罩和基座之间的配合间隙均匀，避免出现装配错位导致的密封失效，也方便后期维修的时候拆换内部的光源组件，不需要暴力破坏壳体结构。

　　从实际使用场景来看，这类雾灯主要是在雨雾天气下提供近距离的宽幅照明，因为雨雾环境里空气中的悬浮水滴会对高角度的直射光产生漫反射，反而会在驾驶员前方形成白茫茫的光幕影响视线，所以这款灯的内部光源安装位做了向下倾斜的预设角度，光线射出后会集中覆盖车辆前方3到10米的路面区域，光线的扩散角度做了水平方向的拓宽，比普通近光灯的照射宽度更大，能够照亮车头两侧的路肩位置，方便在能见度低的情况下判断道路边界。

　　整个灯体的外形是扁平方正的矩形结构，厚度控制在较薄的尺寸范围内，不会在保险杠位置突出太多，避免增加车辆行驶时的风阻，也减少被剐蹭磕碰的概率。基座背部预留了线束穿出的过孔，过孔位置做了橡胶护套的卡位，线束穿过后护套会紧密包裹线束外壁，既可以防止线束和金属孔壁摩擦破损，也能阻断水汽从过孔进入灯体的路径。在结构设计的时候，还特意在壳体的最低位置做了隐形的透气微孔，微孔上覆盖了防水透气膜，灯组长时间工作的时候内部光源产生的热量会让空气膨胀，透气膜可以平衡灯体内外的气压差，避免因为内部压力变化导致密封胶条被挤开，同时还能阻挡液态水和灰尘进入灯舱，减少内部起雾的概率。

　　在安装边界的考量上，基座的安装耳位做了轻微的厚度加强，因为车辆行驶过程中会产生持续的振动，尤其是柴油商用车的怠速振动幅度更大，加强后的安装耳可以避免长期振动下出现固定孔开裂的问题，耳位和灯体主体的连接位置做了圆弧过渡，减少应力集中的情况。面罩的边缘做了一圈凸起的唇边，装配后唇边刚好盖住基座和面罩的配合缝隙，就算有高压水枪冲洗车辆的时候，水流也不会直接冲击配合缝隙，进一步提升整体的密封性能。

　　从结构建模的角度来说，整个零件的分型面都设置在侧边卡扣的位置，没有在外观可见的正面留下分型线，保证外观面的平整性，所有的转角位置都做了圆角处理，既避免注塑生产的时候出现应力开裂，也能减少装配过程中锋利边角划伤操作人员的风险。内部的光源安装座和基座是一体注塑成型的，不需要额外增加固定支架，减少了装配零件的数量，也提升了光源定位的精度，避免后期使用中因为支架松动导致灯光照射角度偏移。
