汽车双横臂独立悬架带车轮制动总成

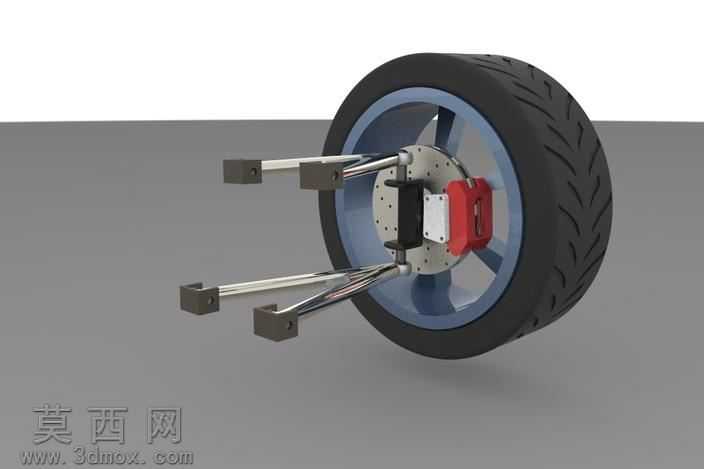

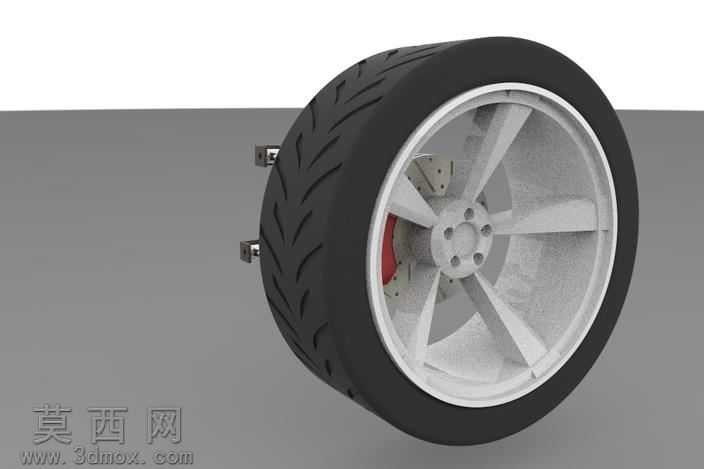

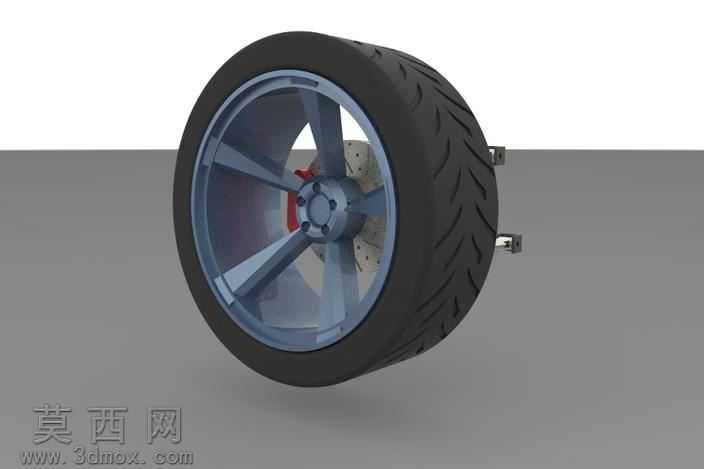

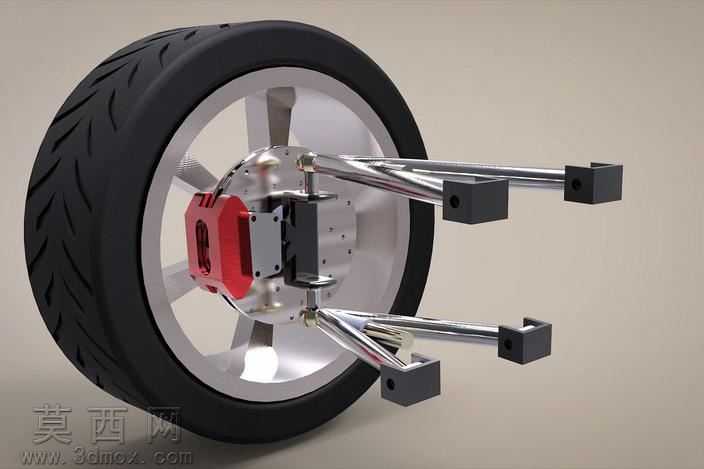

该三维模型采用SolidWorks软件完成全参数化建模，完整还原了双横臂独立悬架与车轮、制动系统的装配结构，建模过程中严格遵循汽车底盘零部件的实际尺寸比例，对各部件的装配约束关系进行了精准定义，可实现悬架跳动的运动仿真模拟。模型渲染阶段采用了写实级材质配置：轮胎部分使用哑光黑色橡胶材质，通过添加细微的胎面纹理凹凸贴图还原真实轮胎的防滑纹路质感，胎壁的文字标识也做了浮雕效果处理；轮毂采用抛光铝合金材质，调整了金属反射率与粗糙度参数，模拟出亮面金属的高光反射效果；上下横臂使用镀铬金属材质，突出钢制摆臂的光洁金属质感；制动卡钳采用高饱和度红色哑光烤漆材质，搭配灰色金属质感的制动盘、转向节部件，不同部件的材质区分清晰，视觉层次分明。结构设计上，模型完整呈现了双横臂悬架的核心构造：两根不等长的横向摆臂通过铰接支座与车身连接端相连，摆臂另一端通过球头与转向节装配，转向节同时集成了轮毂轴承安装位、制动卡钳固定座，可实现车轮的转向与随悬架上下跳动的自由度；制动系统部分还原了浮动式卡钳、通风制动盘的结构细节，卡钳的活塞安装位、制动盘的散热通风槽都做了精细化建模，没有省略关键结构特征。设计思路围绕悬架的运动特性展开，通过对上下摆臂长度、铰接点位置的参数化设定，可直观演示双横臂悬架在车轮跳动时的外倾角变化规律，清晰展现该类悬架在操控稳定性上的结构优势，模型各零部件均为独立可编辑的实体特征，支持后续的结构修改、工程图导出与运动学分析工作。
