快动式螺杆传动台虎钳三维结构设计

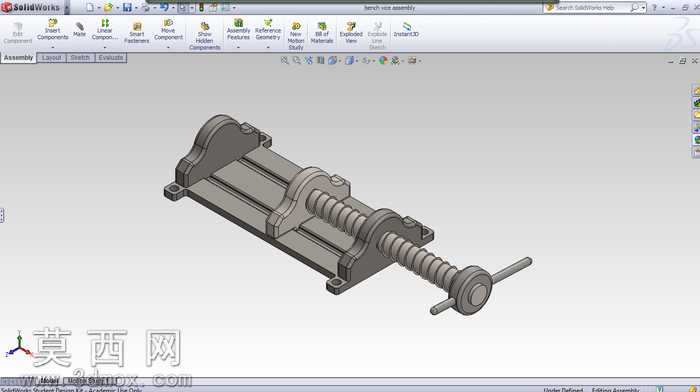

本作品为手动螺杆式台虎钳的三维参数化建模成果，整体建模过程遵循机械设计的装配约束逻辑，先完成各独立零件的特征构建，再按照实际装配关系完成总装配合。建模阶段首先从固定钳身开始，通过拉伸、切除、倒角等基础特征完成底座安装孔、导轨滑槽、钳身支撑结构的构建，保证固定钳身的安装基准面与导轨导向面的平行度公差符合实际工装的设计要求；活动钳身部分则匹配固定钳身的导轨截面，构建出滑动配合结构，同时预留出螺母安装位与钳口固定槽，保证活动钳身沿导轨滑动时无卡滞、无窜动。传动部分采用梯形螺杆传动结构，建模时还原了梯形螺纹的牙型特征，同时构建出手柄、锁紧螺母、推力轴承等配套零件，其中推力轴承的滚动体、保持架都按照标准件参数完成建模，装配时通过同轴度、端面跳动的配合约束，还原螺杆转动时带动活动钳身直线进给的真实运动逻辑，转动手柄时活动钳身可沿导轨平稳移动，实现钳口的开合夹紧动作。钳口部分单独构建了带防滑齿纹的钳口板，通过沉头螺钉的装配约束固定在钳身端部，还原台虎钳装夹工件时的防滑结构设计。整体模型未添加冗余渲染材质，以软件默认的金属质感着色显示，清晰展示各零件的结构轮廓与装配关系，所有配合间隙都参照实际台虎钳的加工公差设置，既保证装配结构的合理性，也能直观呈现手动夹紧机构的传动原理，可作为机械工装设计、手动夹紧机构教学的参考模型，也可用于后续的工程图导出、运动仿真分析等后续设计环节。
