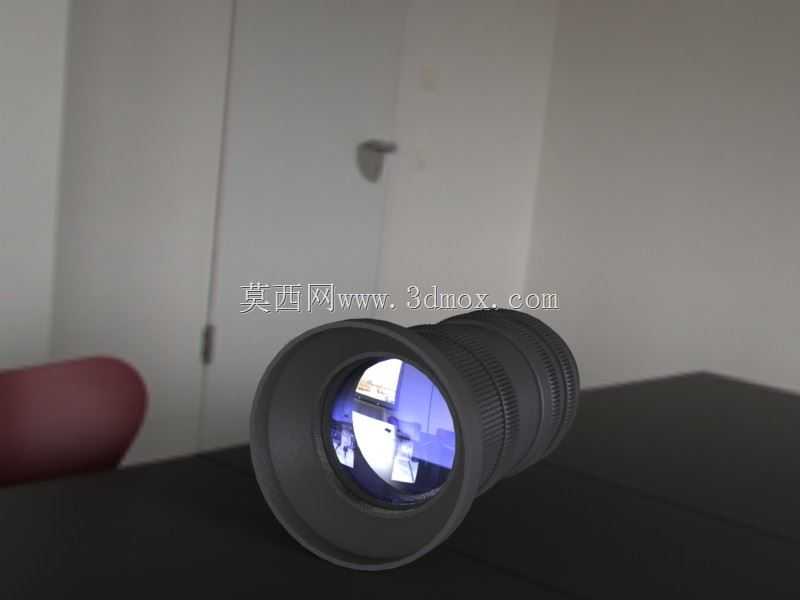

75毫米光学变焦镜头结构三维设计

　　这款75毫米焦距的变焦光学镜头，在工业视觉检测、专业影像采集、精密光学观测领域都有广泛的适配场景，不同于定焦镜头固定的视场角限制，该结构可通过镜身上的调焦变焦环带动内部透镜组沿光轴方向滑移，实现不同拍摄距离下的清晰成像与视场范围调整，满足从近距离工件细节拍摄到中距离场景采集的多工况使用需求。从结构设计逻辑来看，整个镜头采用同轴多层嵌套的镜筒结构，最外层为防滑纹理设计的握持调焦段，表面的细密滚花纹理是为了手动调节时增大摩擦力，避免操作打滑，保证调焦变焦的精度控制；内部的透镜组采用多片式光学镜片组合，通过隔圈、压圈实现每片镜片的同轴度定位，镜片边缘的密封结构可阻挡外界粉尘、水汽进入镜腔内部，避免镜片发霉起雾影响成像质量，

　　适配工业车间多尘、温湿度波动的使用环境。在安装边界设计上，镜头尾部采用标准的卡口连接结构，可适配主流的工业相机、专业摄像机身，安装基准面与光轴的垂直度公差控制在0.02mm以内，避免安装后出现光轴偏移导致的成像一侧清晰一侧模糊的问题；镜头整体外径控制在适配常规镜头支架的尺寸范围内，总长度在变焦至最长焦段时不会超出常规遮光罩的适配区间，安装到云台上时重心落在支撑面中心范围内，不会出现头重脚轻的倾覆问题。从功能实现层面，变焦过程中多组透镜的相对位移通过镜筒内壁的凸轮导槽实现，转动外部调焦环时，导槽带动内部的透镜滑架沿光轴做线性位移，整个行程的阻尼感均匀，没有卡顿或空程差，保证变焦过程中成像画面不会出现中心偏移，在整个变焦行程内，

　　镜片之间的间隔公差控制在微米级，避免不同焦段下出现成像分辨率下降的问题。镜头前端的镜片采用凹入式设计，前端配有可安装滤镜的标准螺纹接口，不需要额外加装转接环就可适配常规的偏振镜、减光镜等光学附件，前端的遮光罩卡口可搭配对应尺寸的遮光罩，减少杂光进入镜头形成眩光，提升复杂光照环境下的成像对比度。在结构可靠性设计上，镜筒采用轻量化的金属材质加工，既保证结构强度，避免磕碰导致内部镜片移位，又控制整体重量，长时间安装在云台上或手持设备上不会造成过大的负载压力；内部的滑架采用低摩擦系数的耐磨材质，长期反复调焦变焦也不会出现磨损松旷，保证整个使用寿命周期内的调节精度稳定。针对工业场景的使用需求，镜头的光圈调节结构也做了对应的定位设计，

　　每一档光圈都有清晰的档位触感，在震动环境下不会出现光圈自行移位的问题，可稳定保持设定的通光量，适配自动化检测设备长时间固定参数运行的使用要求。整个结构的同轴度设计是核心要点，从前端第一片镜片到尾部安装卡口的基准面，所有透镜的光轴重合度偏差控制在极小范围内，避免出现像差、彗差等光学问题，保证画面中心到边缘的成像清晰度一致，满足精密检测场景下对成像质量的严苛要求。
