25米跨度三角形式屋盖承重桁架结构

　　这类25米跨度的三角桁架，主要应用于大跨度单层工业厂房屋盖、中小型仓储库房屋面承重体系、临时会展场馆的屋面支撑结构，也可适配大跨度农业暖棚的主体承重骨架，在民用建筑的坡屋顶改造项目中也常作为核心承重构件使用。从实际工程用途来看，该桁架的核心作用是承担屋面恒载与活载，包括屋面彩钢板、保温层的自重，以及屋面雪载、检修荷载、风荷载等外力作用，将荷载均匀传递到两端的支撑柱或承重墙体上，相比实腹式钢梁，三角桁架的杆件受力以轴力为主，材料利用效率更高，能在大跨度场景下大幅降低结构自重，减少下部支撑结构的荷载负担。

　　从功能特性上看，该桁架采用三角形腹杆布置形式，上弦为变高度斜向布置，适配坡屋面的排水坡度需求，下弦为水平通长布置，两端支撑点标高一致，可直接搁置在柱顶预埋件或墙顶圈梁上。腹杆采用对称式三角分节布置，每个节间的腹杆角度经过受力优化，避免杆件出现过大的长细比，保证受压腹杆的稳定性，受拉腹杆的应力分布均匀，不会出现局部应力集中的问题。桁架的节间划分匹配常规屋面板的铺设模数，上弦杆的节点间距刚好对应常用彩钢屋面板的支撑点间距，无需额外设置次檩条即可直接铺设屋面板，减少现场施工的构件数量，降低安装作业量。

　　设计思路上，该桁架采用Revit族参数化搭建逻辑，所有杆件的截面、长度、节点位置都可根据实际项目的荷载需求进行参数调整，上弦的坡度可根据项目所在地的降雨、降雪量进行适配调整，比如降雪量大的区域可适当加大上弦坡度，减少屋面积雪荷载的堆积。节点设计采用相贯线焊接形式，腹杆与弦杆的连接位置完全贴合，避免出现偏心受力的情况，所有杆件的中心线在节点处交汇于一点，保证传力路径直接清晰，符合钢结构设计规范中桁架节点的构造要求。在建模过程中，严格控制杆件的拼接位置，弦杆的拼接点设置在受力较小的节间位置，避免在跨中弯矩最大的位置设置拼接接头，减少接头处的应力集中风险。

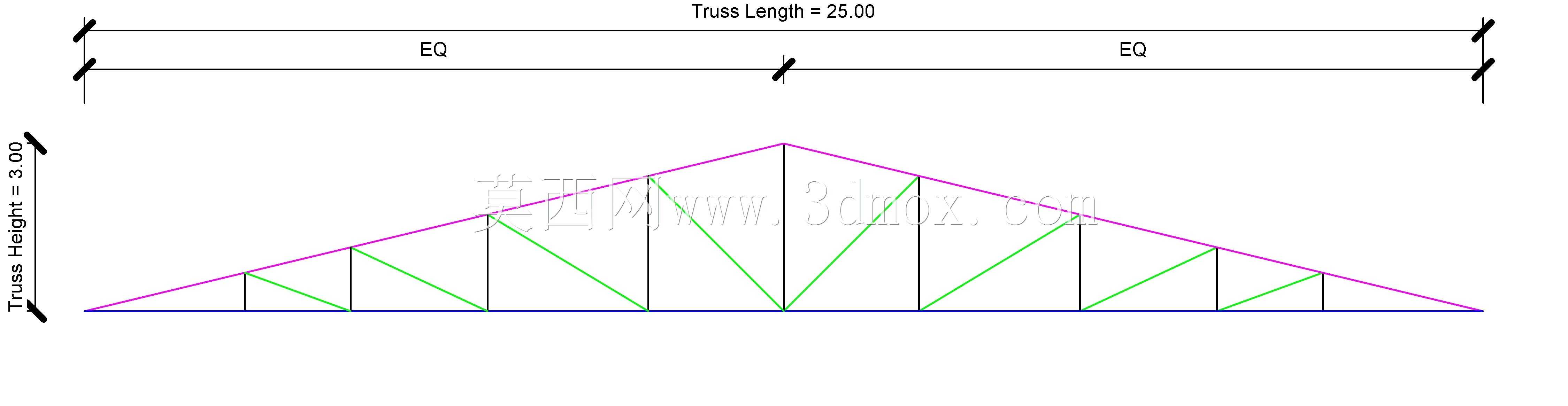

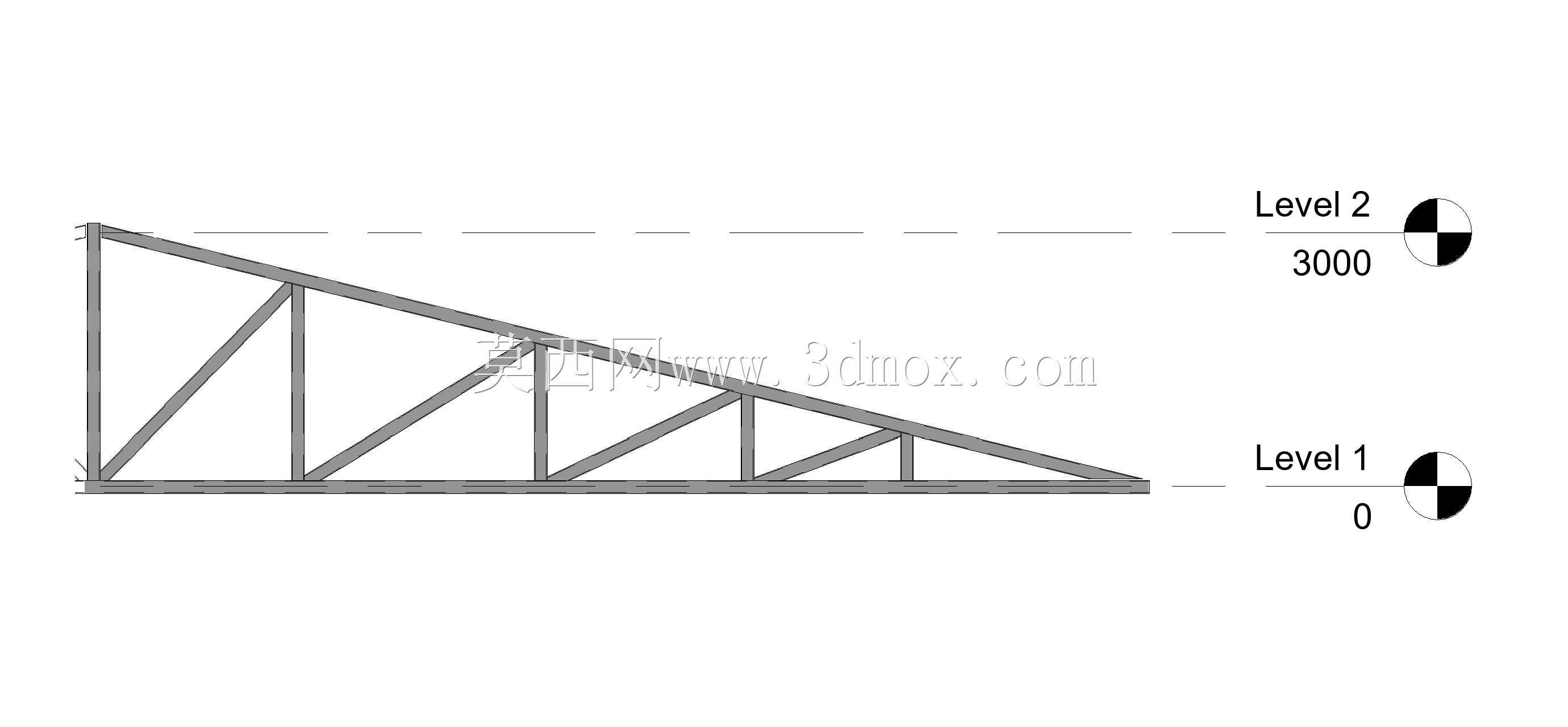

　　外形尺寸与安装边界方面，该桁架总跨度为25米，端部高度为0，也就是支座位置下弦与上弦交汇，跨中位置的桁架高度为3000毫米，高跨比为1/8.3，符合大跨度钢桁架的高跨比合理区间，既能保证桁架的整体刚度，避免竖向挠度过大，又不会因桁架高度过高造成材料浪费。安装时需要注意，两端支座的水平标高差需控制在5毫米以内，避免桁架安装后出现附加内力，支座位置需设置限位钢板，防止桁架在水平风荷载作用下出现侧向位移。桁架的侧向支撑需要在安装时同步设置，在上弦节点位置每隔6米设置一道水平系杆，与屋面支撑体系连接，保证桁架的平面外稳定性，避免施工过程中出现侧向失稳的问题。另外，该桁架的杆件截面选型可根据实际荷载计算结果调整，常规工况下上弦杆采用双角钢组合截面，下弦杆采用等边角钢截面，腹杆根据受力大小采用不同规格的单角钢截面，所有杆件的长细比都控制在规范允许范围内，受压杆件长细比不超过150，受拉杆件长细比不超过350，满足长期使用的结构安全要求。在实际项目应用中，该桁架可采用工厂预制分段制作、现场拼接的方式施工，分段长度控制在12米以内，方便公路运输，现场拼接节点采用高强螺栓连接或焊接连接，拼接完成后需进行焊缝探伤检测，保证节点连接强度符合设计要求。
