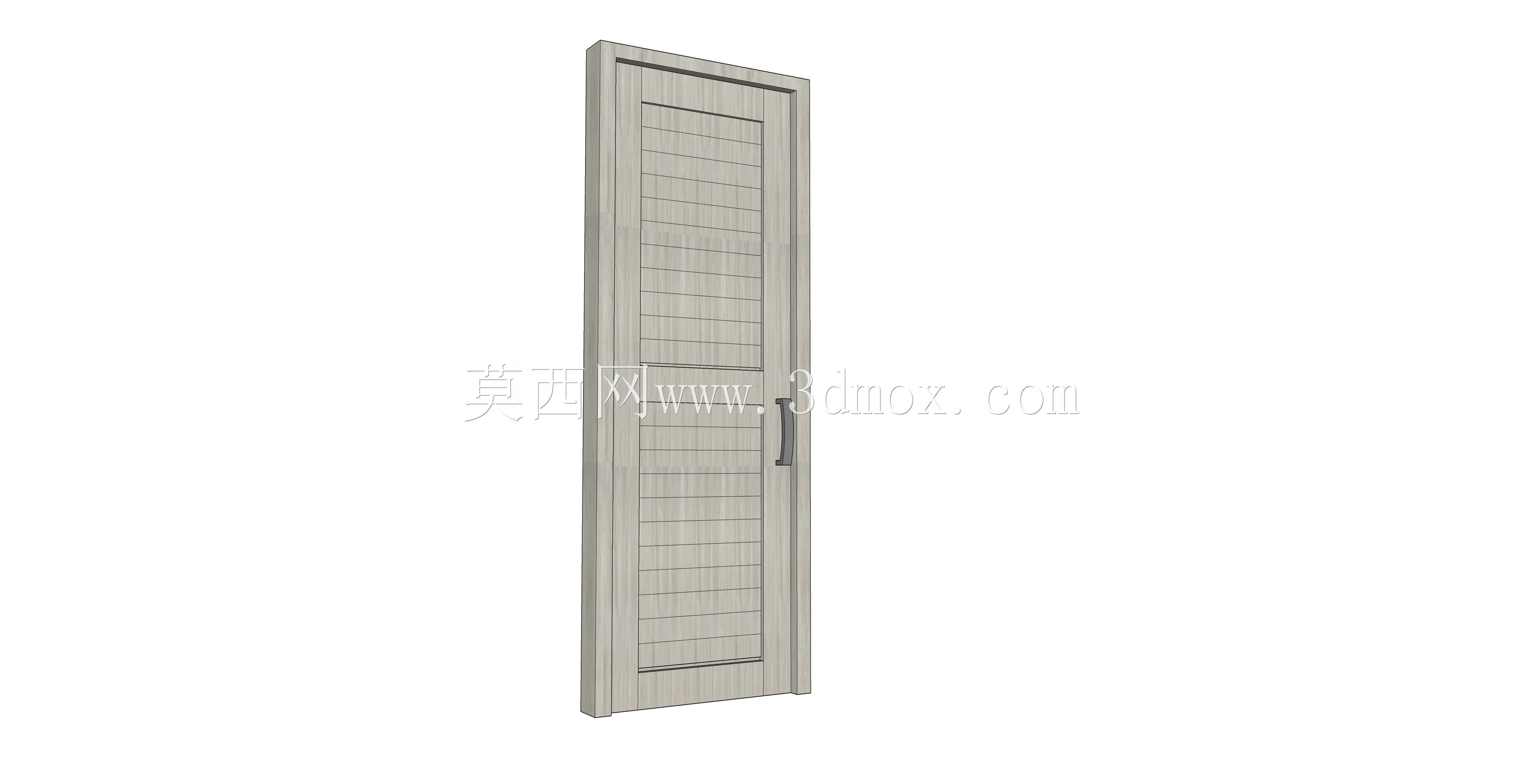

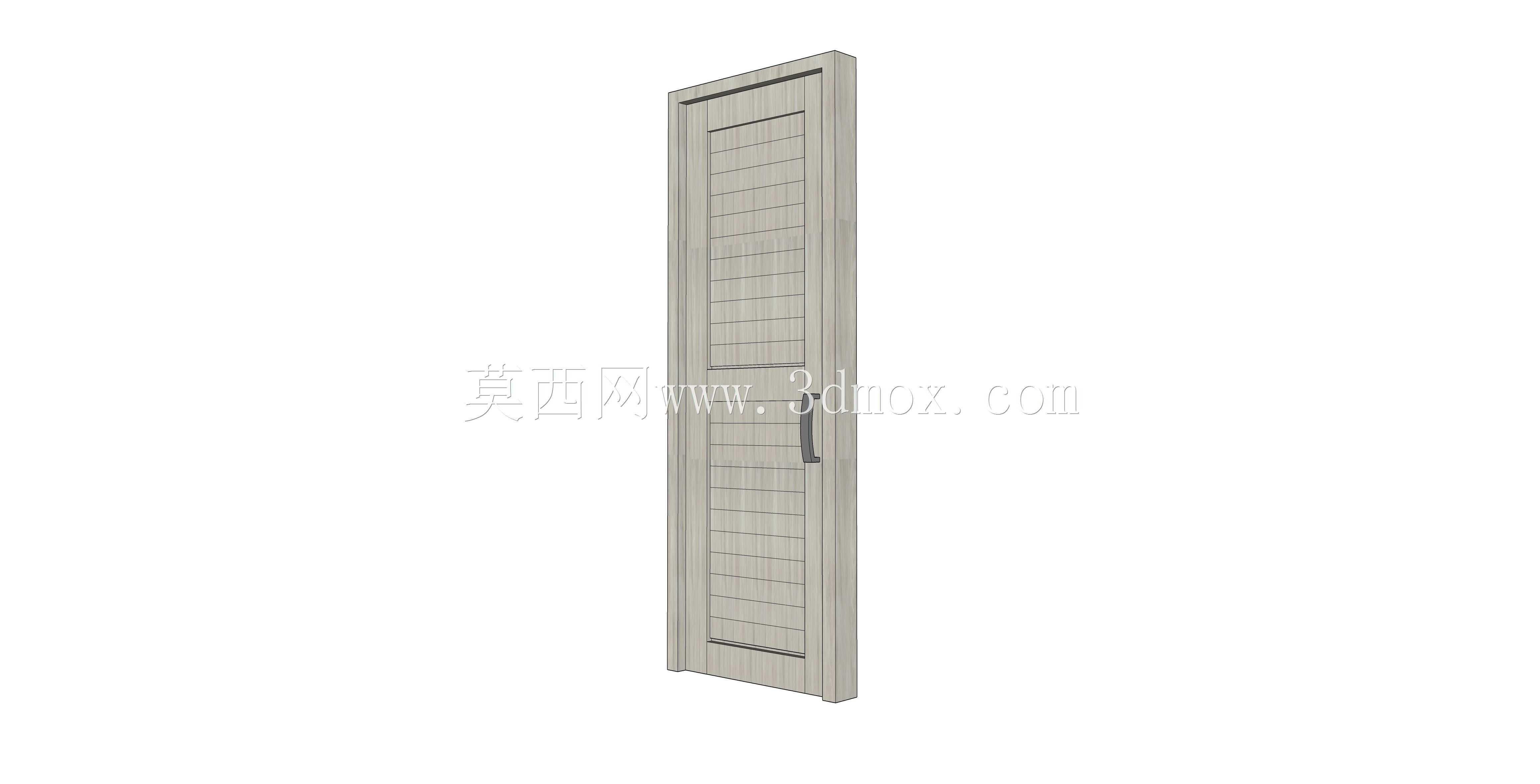

百叶结构平开室内木门三维结构设计

　　这款平开百叶门的结构设计，首先要匹配常规室内空间的通行与安装边界，常规室内门洞的预留宽度多在800-900mm区间，高度在2000-2100mm区间，设计时门框的外轮廓尺寸要比预留门洞单边小10-15mm，给现场安装的发泡胶填充、垂直调平留出操作余量，避免门框与硬墙直接硬接触导致后期开关门震动传导出现异响。门扇部分采用横向百叶的结构形式，并非单纯为了造型装饰，核心是兼顾空间分隔与通风透气的需求，比如用于储物间、衣帽间这类需要空气流通避免闷潮的空间时，百叶的倾斜角度设置为15度向下，既能保证空气在门扇两侧形成对流，又能从常规站立视角遮挡内部视线，兼顾隐私性与通风需求。

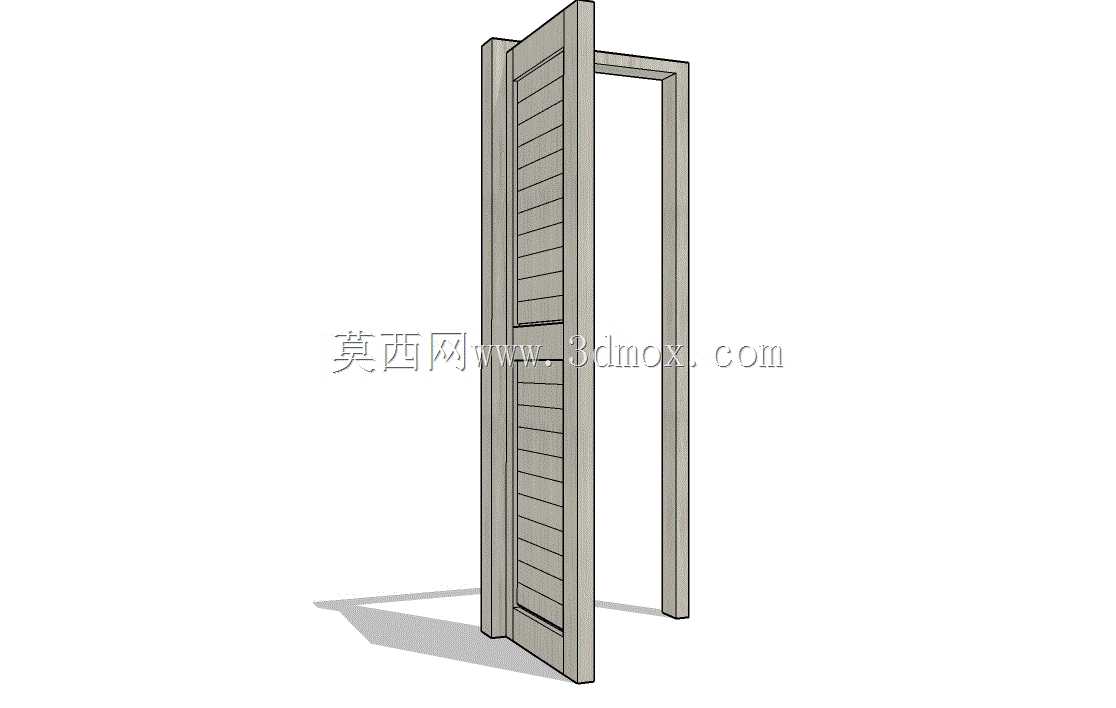

　　从功能特性来看，门扇与门框的连接采用常规合页铰接结构，设计时要预留合页的安装槽位，合页位置距离门扇上下端各150mm左右，中间根据门扇重量增设第三组合页，避免长期开关出现门扇下坠、边角刮蹭地面的问题。门扇的侧边要做3度左右的斜口处理，关闭时能与门框的密封胶条形成紧密贴合，减少门扇关闭后的缝隙漏风、透光问题，同时开关过程中不会出现边角磕碰门框的情况。门框的截面采用L型止口结构，既能在安装时卡住墙体抹灰层的边缘，遮盖墙面施工的不平整误差，也能给门扇提供明确的关闭定位，避免门扇关闭过度冲入门框内侧。

　　设计思路上没有采用复杂的雕花或者多余装饰构件，整体走简约实用的路线，门扇的百叶部分采用等间距排布，单条百叶的宽度设置为40mm，百叶之间的留缝宽度为10mm，既保证通风效率，也不会因为缝隙过大导致杂物容易穿过，同时百叶与门扇边框的连接采用嵌入式榫接结构，比单纯胶粘的连接强度更高，长期使用不会出现百叶松动脱落的问题。门扇的底部预留10mm的离地间隙，一方面是避免地面铺设地板、地砖后出现高度差刮蹭门扇，另一方面也能给门下的空气流通留出通道，配合百叶结构形成完整的空间空气循环路径。

　　实际应用场景中，这款门除了用于家庭室内的储物空间、衣帽间，也可以用于办公空间的独立隔间、小型设备间的通道分隔，不需要额外设置通风百叶窗就能满足空间的通风需求，减少额外施工的成本。安装时门框与墙体的固定点间距不超过600mm，每个固定点采用膨胀螺栓与墙体连接，固定完成后要调整门框的垂直度误差不超过2mm，保证门扇开关顺畅无卡顿，关闭后四周缝隙均匀。门扇的把手安装高度设置在距离地面950mm的位置，符合成年人站立操作的舒适高度，锁具位置与把手同高，不需要额外开孔调整，适配常规室内门锁的安装尺寸。

　　从结构细节来看，门框的厚度设置为100mm，能够适配常规120mm以内厚度的隔墙安装，如果墙体厚度超过这个数值，可以通过增加门框套线的宽度来遮盖墙体边缘，不需要改动门框的主体结构。门扇的整体厚度为40mm，内部设置横向加强龙骨，对应合页、锁具的安装位置做局部加厚处理，避免五金件安装时出现固定不牢、长期使用松动的问题。百叶部分的板材厚度为12mm，边缘做倒圆角处理，没有尖锐棱角，避免日常使用过程中磕碰划伤。整个门的结构没有复杂的异形构件，所有零部件都可以通过常规的木材切割、铣型设备加工完成，加工难度低，批量生产时的良品率容易控制，现场安装也不需要特殊的定制工具，常规的木工安装工具就能完成全部装配流程。
