户外长框式壁挂庭院照明壁灯结构设计

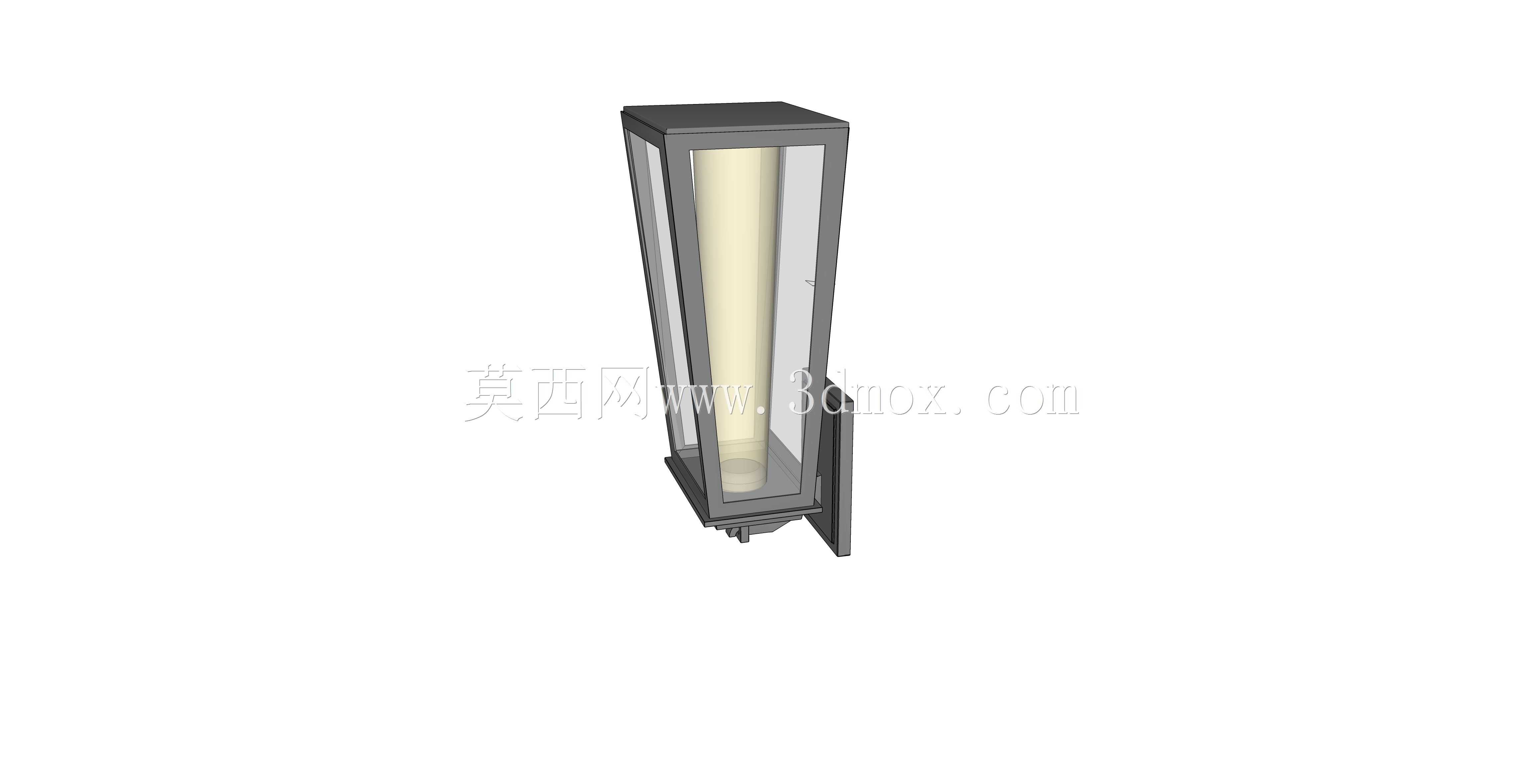

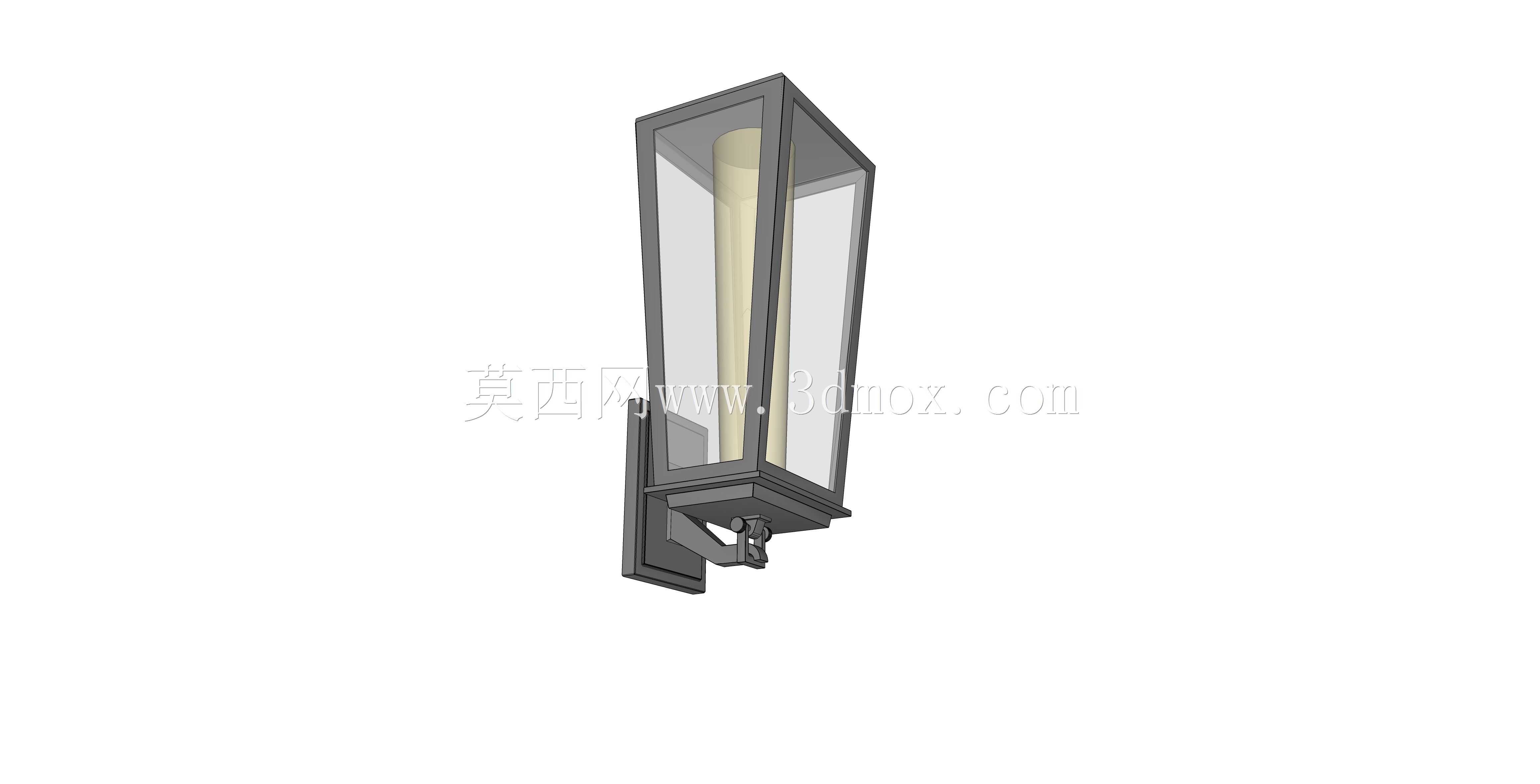

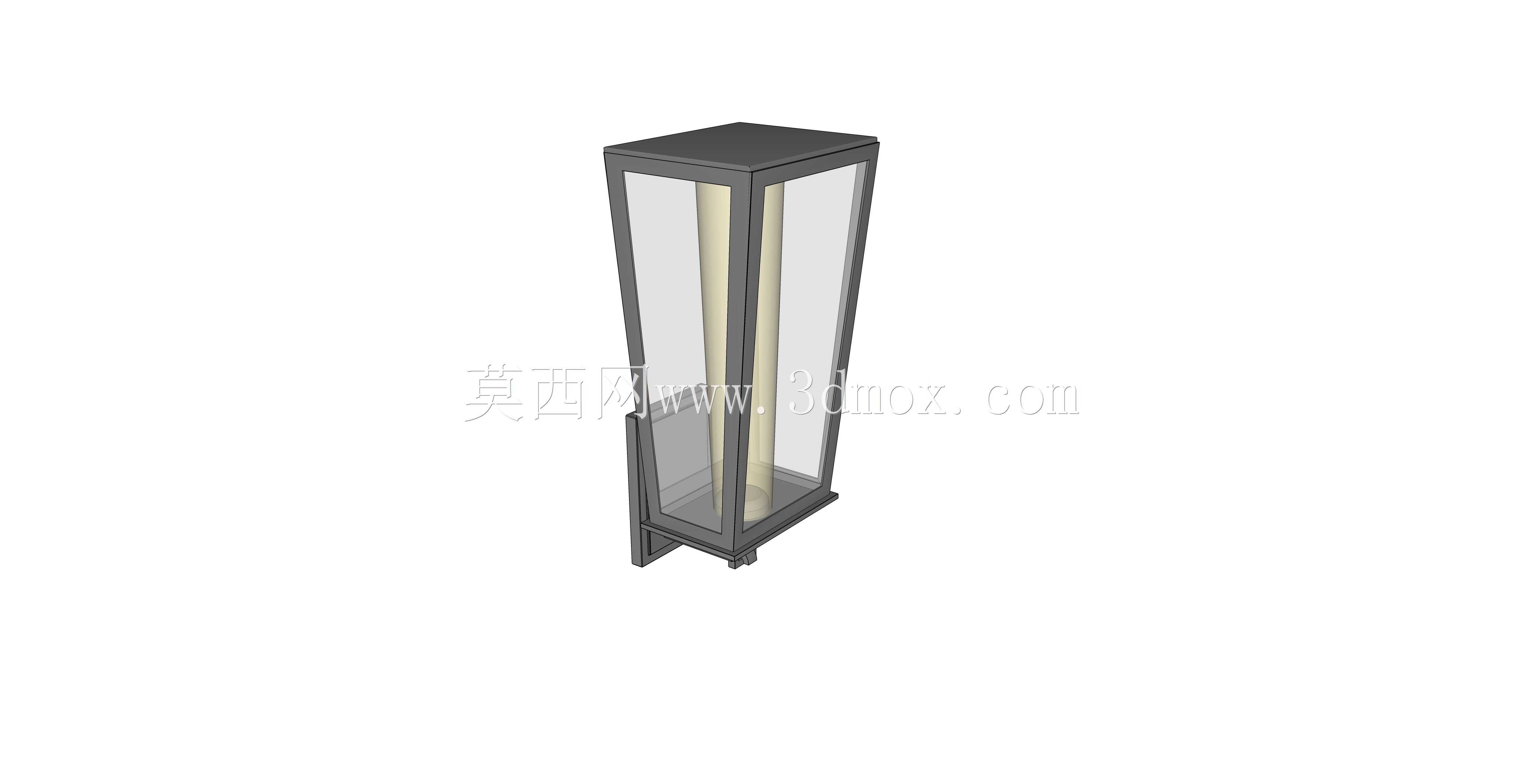

　　这款壁挂式照明装置的结构设计，首先考虑的是户外半开放场景的使用需求，既可以作为建筑外墙的常规照明载体，也可根据实际布设需求充当区域边界信号灯、临时点位信标使用，适配场景覆盖住宅庭院外墙、园区步道侧墙、厂区边界立柱、商业建筑外沿等多种安装基面。从结构组成来看，整体采用上窄下宽的梯型长框构型，外框为一体式金属折边结构，四个立面镶嵌高透防护面板，内部预留标准柱状光源的安装腔体，底部设置可拆卸的接线与检修端盖，侧面延伸出壁挂安装支脚，所有拼接位置预留密封胶条安装槽，可满足户外使用的防尘防泼溅要求。

　　设计过程中优先平衡了透光效率与结构防护的矛盾，外框金属边的宽度控制在15mm以内，在保证框体结构刚度的前提下尽可能扩大透光面的有效面积，避免框体遮挡造成的照明暗区；四个立面的透明面板采用嵌入式安装结构，面板与框体之间设置柔性缓冲垫层，既可以抵消户外温差带来的材料形变应力，也能避免硬质接触造成的面板碎裂问题。内部光源腔体的直径适配常规E27规格灯座，也可根据使用需求替换为柱状LED光源模组，腔体上下端设置对流散热孔，孔位采用错位迷宫结构，在保证空气流通散热的同时，避免雨水、飞虫直接进入腔体内部，降低后期维护频次。

　　安装边界方面，壁挂支脚的两个安装孔中心距为80mm，适配常规墙面膨胀螺栓的安装尺寸，支脚与灯体主框采用焊接固定，整体外凸墙面的距离控制在120mm以内，不会对步道通行造成剐蹭阻碍；整体高度为380mm，顶部截面尺寸为100mm100mm，底部截面尺寸为120mm120mm，梯型构型相比直筒结构具备更好的抗风性能，在户外阵风载荷下的结构形变量比同尺寸直筒结构降低30%左右，可抵御常规沿海区域的户外风力载荷。

　　从功能适配角度，这款灯具的结构没有设置复杂的活动部件，整体可靠性更高，当作为常规壁灯使用时，四面透光的结构可以同时覆盖墙面下方步道、侧方相邻区域的照明需求，相比单面出光的壁灯照明覆盖范围提升40%以上；当作为边界信号灯或信标使用时，可在内部腔体替换为彩色光源或者频闪光源，四面可视的结构可以让不同方向的人员都能清晰识别点位信号，无需额外调整安装角度即可满足多方向的可视需求。

　　细节结构设计上，顶部端盖采用折边扣合结构，配合密封胶圈实现顶部的防水密封，雨水落在顶部斜面后会顺着四个框边自然流下，不会在顶部积留渗透；底部的检修端盖采用快拆螺丝固定，后期更换光源或者检修线路时无需拆卸整个灯体，仅需拧下底部两颗螺丝即可打开端盖操作，大幅降低后期维护的操作难度。所有金属结构件的边角都做了R2mm的圆角处理，避免安装和维护过程中尖锐边角造成的划伤风险，透明面板采用钢化磨砂材质，既可以保证光线的柔和漫射，避免眩光问题，也具备足够的抗冲击性能，应对户外常见的飞石、磕碰不会出现碎裂问题。

　　实际安装过程中，壁挂支脚的结构允许灯体在安装时做±5°的角度微调，可根据墙面的实际倾斜情况调整灯体的竖直度，保证安装后灯体处于垂直状态，避免长期倾斜造成的内部积水、光源偏移问题。整体结构的重量控制在1.2kg以内，单人即可完成安装操作，无需额外的吊装辅助设备，安装基面既可以是混凝土墙面，也可以是木质立柱、金属型材框架，适配不同场景的安装条件。
