集成式手动液压动力单元三维结构设计

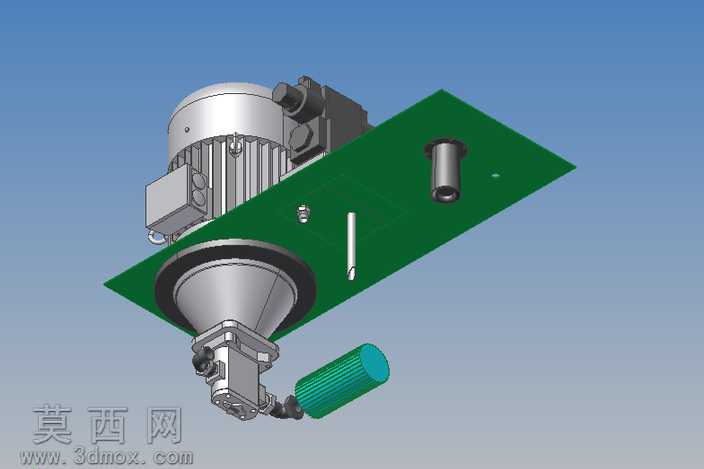

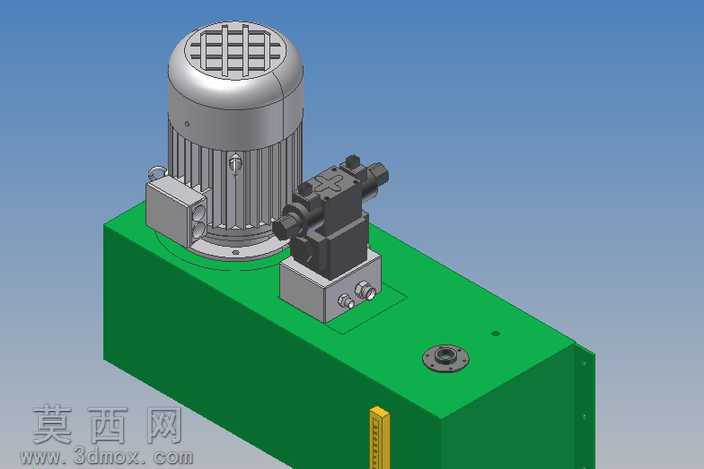

本作品为手动液压单元三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构布局紧凑合理，还原了小型手动液压动力单元的完整组成结构。建模过程中严格遵循液压元件的实际装配逻辑，对各部件的配合公差、安装位置进行了精准还原，确保模型可直接用于装配干涉检查、结构原理演示以及后续的工程图导出工作。模型主体包含绿色焊接式液压油箱、立式驱动电机、手动控制阀组、集成阀块、液位计、油箱清洗盖、油路接口等核心部件，各部件的细节特征均做了精细化处理：驱动电机部分还原了散热筋条、接线盒、端盖固定螺栓、顶部风罩格栅等细节，表面采用金属哑光材质渲染，还原铸铁电机外壳的真实质感；油箱部分采用绿色烤漆材质，边角做了焊接圆角处理，侧面安装的黄色液位计带有清晰的刻度标识，顶部的圆形清洗法兰、安装定位孔均按照实际液压油箱的设计规范布置；阀组部分还原了手动操作手柄、油口接头、调节旋钮、固定螺栓等细节，阀块采用金属银灰材质，阀件主体采用深灰哑光材质，区分不同加工部件的材质差异。设计思路上采用集成化布局，将电机、阀组直接安装在油箱顶面，减少外接管路的布置空间，整体结构小巧紧凑，适配小型液压机具、手动液压设备的动力供给需求，建模过程中对各部件的装配约束进行了完整定义，可实现虚拟拆装演示，清晰展示手动液压单元的动力传递路径：电机驱动内置油泵产生压力油，通过阀块内部油路输送至手动换向阀，通过操作手柄即可控制压力油的流向与通断，满足手动控制液压执行元件动作的使用需求。渲染阶段采用蓝底纯色背景，搭配柔和的环境光与定向光源，突出模型的结构轮廓与部件层次，各部件的材质区分清晰，金属部件的反光特性、漆面的哑光质感均做了对应调整，整体视觉效果真实直观，可用于液压传动教学演示、产品方案展示、液压系统选型参考等场景。
