中间传动花键齿轮轴机械零件设计

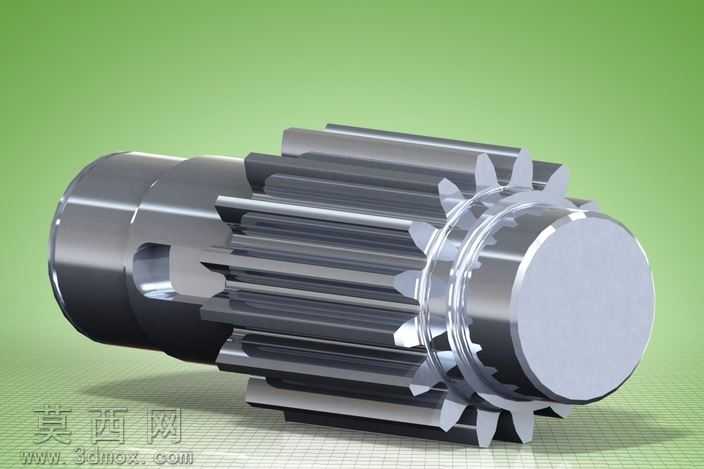

该作品为机械传动系统中的中间齿轮轴零件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动零件的设计规范，对轴体各段直径、长度尺寸进行精准约束，保证各轴段的同轴度公差符合装配要求。模型主体包含光轴安装段、外花键传动段、直齿圆柱齿轮段以及端部锁紧定位结构，其中花键齿与齿轮齿的齿形参数均按照标准传动齿廓绘制，齿向、齿距参数经过精确校验，可满足啮合传动的运动精度要求。渲染阶段采用金属合金钢材质，对轴体表面进行磨削加工质感处理，还原金属零件表面的细腻金属光泽与机加工纹理，齿轮齿面、花键齿面做了高光处理，突出齿形轮廓的规整度，轴端的锁紧锯齿结构做了边缘倒角的细节呈现，还原真实零件的加工工艺特征。结构设计上，轴体一侧开设的键槽用于安装平键实现周向定位，保证动力传递过程中不会出现相对转动，中部的齿轮段与相邻传动件啮合实现动力变速传递，花键段可实现滑动传动的轴向移动需求，端部的锯齿结构用于配合锁紧螺母实现轴向定位，防止轴上零件出现轴向窜动。设计过程中充分考虑零件的加工工艺性，各轴段过渡位置均设计有退刀槽与圆角，避免加工过程中出现应力集中问题，同时各装配面的尺寸公差按照IT7级精度设定，可满足常规工业传动场景的装配与使用需求，整体模型结构完整，细节还原度高，可用于传动机构的装配模拟、运动仿真以及工程出图参考。
