粘土屋顶瓦成型压力机模具装配结构

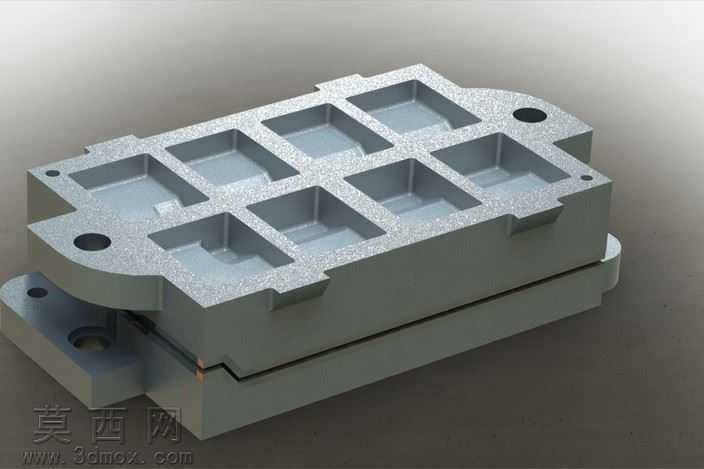

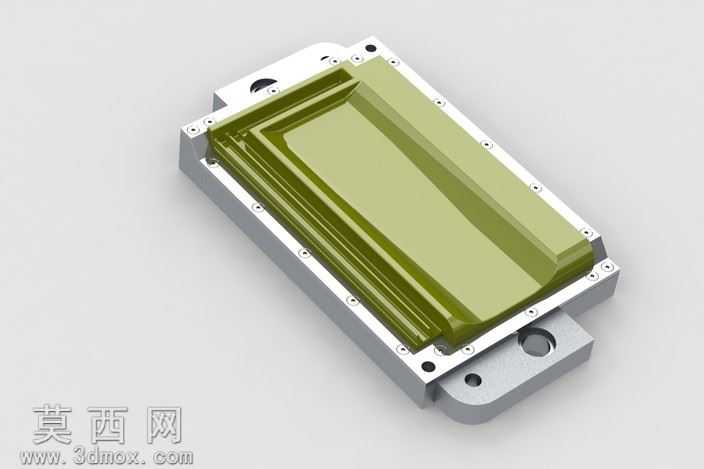

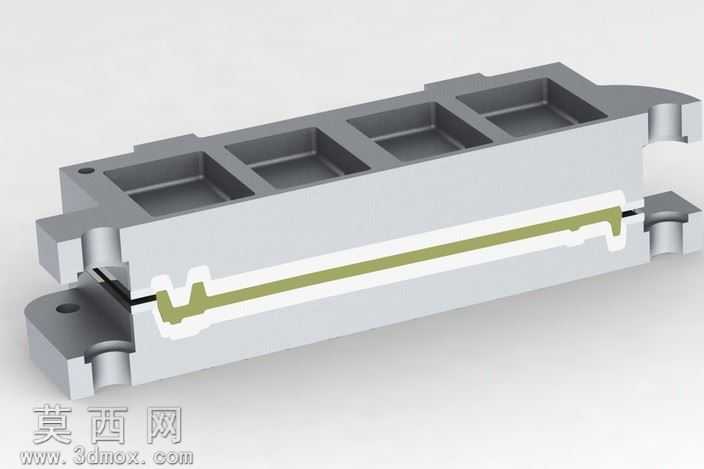

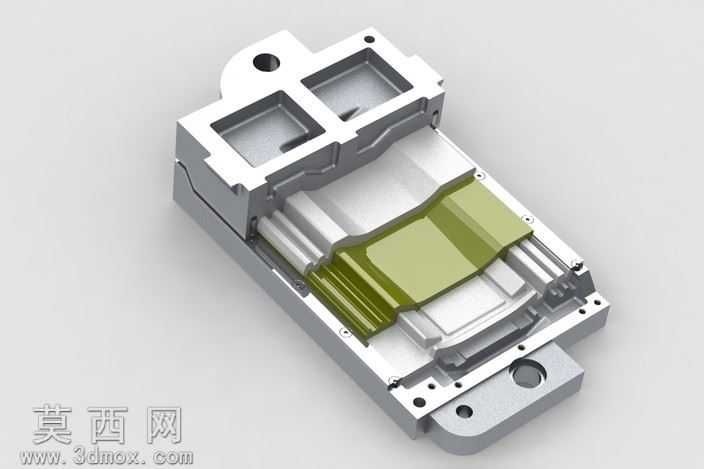

本套三维模型为粘土屋顶瓦生产用压力机配套模具装配结构，建模过程严格遵循冲压成型模具的设计规范，完整还原了模具上下模、定位组件、成型型腔、安装基座的全部细节。建模阶段以实际瓦件的曲面轮廓为核心依据，先通过草图绘制瓦片的弧形截面与侧边搭接结构，再通过拉伸、放样、布尔运算构建上下模型腔，确保合模后型腔间隙均匀匹配粘土坯料的压制厚度，避免成型过程出现坯料厚薄不均、边角缺料的问题。模型中对模具的定位销孔、安装螺栓孔、导向滑槽结构做了精细化还原，所有孔位的位置度、孔径公差均参考实际压力机的安装接口参数设置，导向结构的配合间隙按照滑动配合公差设计，保证模具开合过程顺畅无卡滞，合模时定位精度满足瓦件成型的尺寸要求。材质渲染阶段，模具主体金属部件采用合金模具钢材质，设置了对应的金属粗糙度、反光度参数，还原金属加工后的哑光金属质感；成型区域的接触表面做了高亮抛光质感处理，对应实际模具中需要降低粘料风险的抛光工艺面；中间示意的成型坯料采用陶土材质，设置了半哑光的土黄色质感，清晰区分模具部件与成型工件，直观展示模具的成型逻辑。结构设计上，模具采用模架与成型镶块拆分的设计思路，成型瓦片曲面的部分为独立镶块结构，方便后续磨损后单独更换，降低模具维护成本；模架部分设置了多组安装固定位，可适配不同吨位的机械式压力机安装需求，侧边的导向滑槽既承担合模导向作用，也可在开模时限制上模的行程，避免脱模过程中坯料被带起变形。整套模型完整呈现了建材类冲压模具的典型装配逻辑，所有部件的装配关系清晰，无结构干涉，可直接用于模具结构教学、生产方案验证参考，清晰展示粘土屋顶瓦从坯料到成品的压制成型模具工作原理。
