抽象管架立方体造型雕塑结构设计

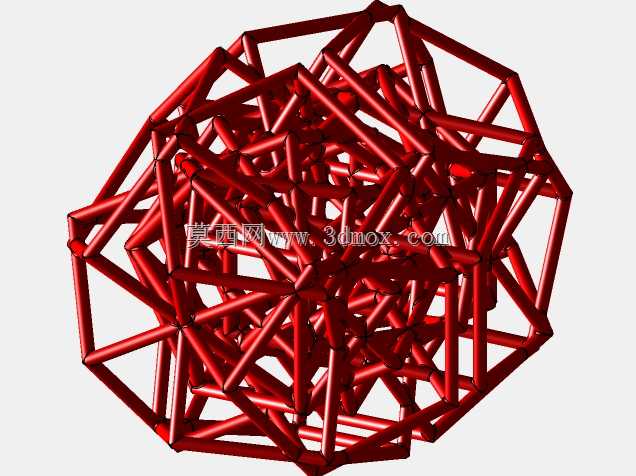

　　这类管架组合的抽象造型结构，最早在城市公共艺术装置、商业空间美陈领域有大量落地应用，区别于传统铸铜、石材雕塑的厚重感，管架结构凭借通透的视觉效果、轻量化的安装优势，逐渐成为户外广场、产业园区入口、文创园区公共区域的常用造型选择。从结构实现逻辑来看，整个造型以规则立方体为基础轮廓，通过多段等径或变径管道的空间排布，结合旋转错位的布尔合并处理，打破实心立方体的沉闷感，让整体造型在不同观察角度都能呈现出层次变化，不会出现单一视角的视觉盲区。在实际落地加工环节，这类管架结构的设计需要提前考虑安装边界，通常落地式安装的话，底部需要预留150-200mm的法兰固定边，用来和地面预埋的膨胀螺栓点位对接，整体外轮廓尺寸如果控制在2米见方的规格，

　　单根管道的壁厚选择3mm以上的无缝钢管即可满足户外抗风载要求，不需要额外增加内部加强筋，如果是更大尺寸的3米以上规格，就需要在立方体内部的交叉节点处增加隐形的加强衬管，避免运输和吊装过程中出现焊接节点变形。设计过程中，旋转角度的设定不是随意选取的，需要结合管道的折弯半径、拼接焊缝的位置来调整，每一段管道的旋转偏移量要保证相邻管道的对接处能实现满焊处理，同时焊缝位置要尽量隐藏在造型的内侧观察面，减少后期打磨补腻子的工作量，降低表面喷涂处理的难度。布尔合并的处理逻辑在建模阶段就要考虑到实际加工的可行性，不能出现管道交叉处的壁厚小于2mm的薄壁结构，否则焊接时很容易出现焊穿的问题，也会影响整体结构的长期使用强度，户外使用的场景下，

　　所有管道的端口都要做封板焊接处理，避免雨水灌入管道内部造成锈蚀，延长整体结构的使用寿命。这类管架造型除了公共艺术雕塑的用途，也可以调整尺寸比例后用作室内空间的装饰隔断、展陈支架，缩小比例的版本还能作为文创产品的设计原型，适配不同场景的使用需求。在结构受力层面，整个立方体的管架排布要保证重心落在底部支撑面的几何中心范围内，旋转错位的管道部分不能出现过大的外挑尺寸，避免整体重心偏移导致安装后出现倾覆风险，尤其是户外安装的场景，还要结合当地的常年最大风速核算结构的风阻系数，必要时在底部增加配重块或者加大法兰盘的固定尺寸。建模阶段的旋转特征处理，要保证每一段管道的轴线都能和基础立方体的空间棱线形成明确的几何对应关系，

　　不要出现无规律的随意偏移，否则后期加工下料时，管道的切割角度、拼接位置都很难精准定位，会大幅增加现场安装的调试难度，每一个拼接节点的坐标都要在建模时导出对应的加工定位图，方便车间下料时直接对照切割，减少现场配做的工作量。管道表面的处理方式可以根据使用场景选择，户外场景常用氟碳喷涂或者热镀锌后喷塑，室内场景可以选择拉丝不锈钢或者烤漆处理，不同的表面处理方式对应的管道壁厚选择也有差异，拉丝不锈钢材质的话可以适当降低壁厚要求，2mm壁厚即可满足结构强度，因为不锈钢本身的材料强度要优于普通碳钢管道。
