传动用镂空式滚筒滑轮结构设计

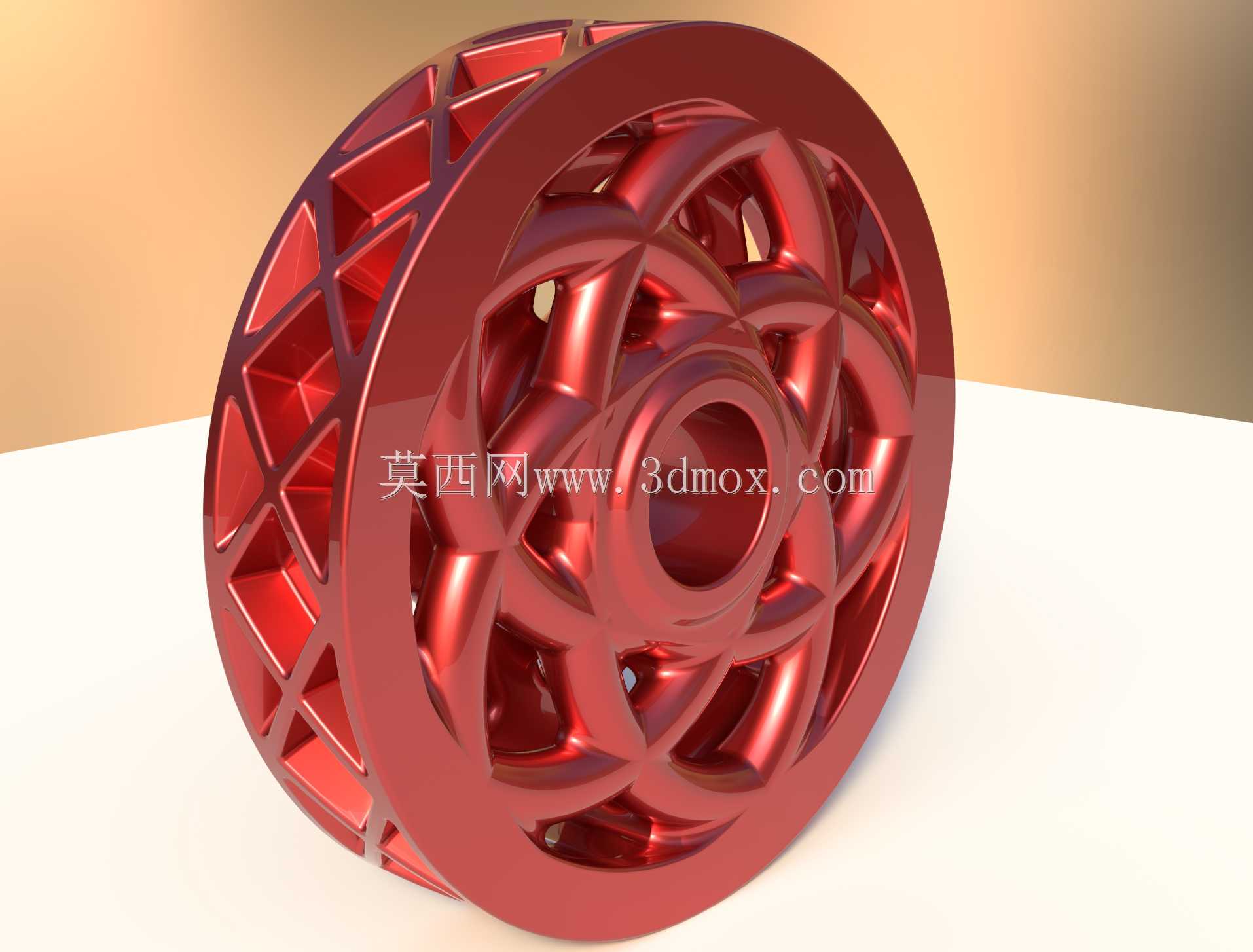

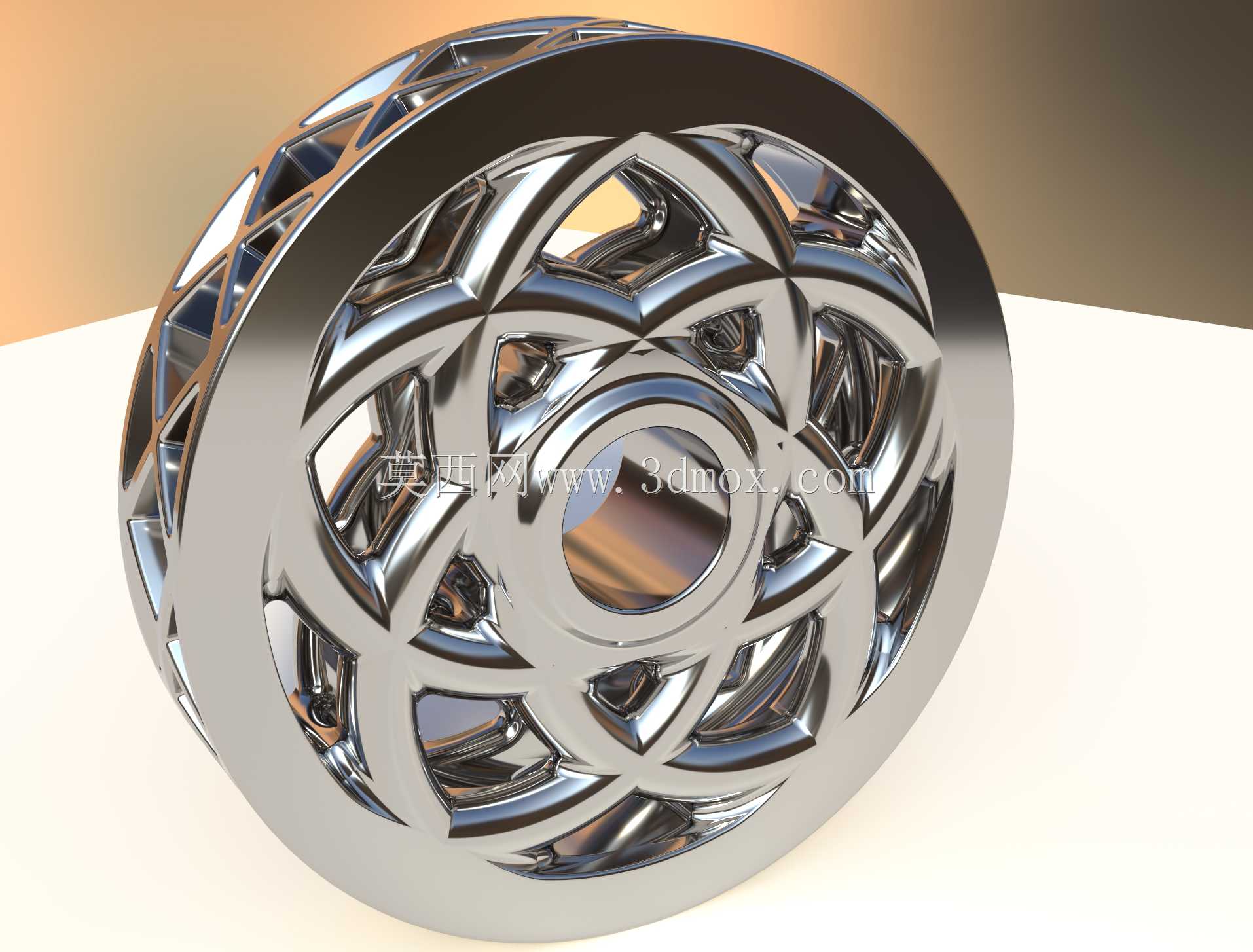

　　这类带镂空辐条结构的滚筒类零件，日常在两类场景里用得最多，一类是轻型皮带输送线的从动端张紧辊，另一类是家具领域的滑动导向部件，比如平移柜门的导向轮、重型抽屉的承重滑轮，部分小型皮带传动的轻工设备里，也会把这类零件改做惰轮使用，用来调整皮带包角或者改变传动走向。从结构设计逻辑来看，主体采用圆盘式基体，中心预留标准通孔用于穿装转轴，孔位公差一般取H7级，和转轴的配合选用间隙配合或者过渡配合，根据负载大小决定是否加装衬套，低负载场景直接用工程塑料轴套就能满足耐磨需求，中高负载场景则需要镶嵌铜套或者滚针轴承来降低转动阻力。外圈的轮面做了等宽的平整环面，宽度根据适配的皮带宽度或者导向槽尺寸预留余量，一般比配合件宽出2-3mm，

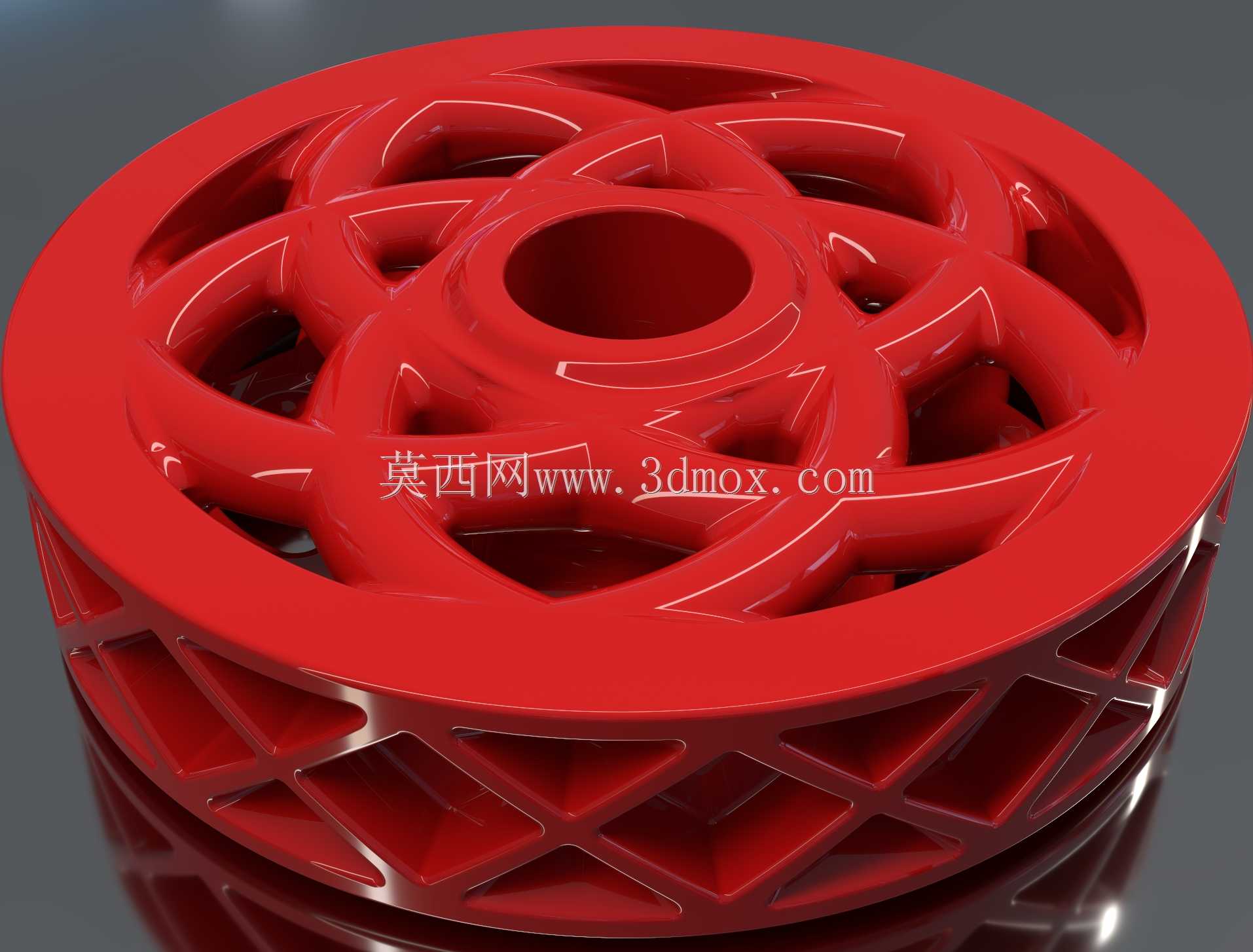

　　避免安装偏差导致的皮带跑偏或者轮面卡滞。辐条部分采用交错式的镂空网格设计，不是单纯为了外观造型，核心目的是在保证整体结构强度的前提下尽可能降低零件自重，毕竟这类回转类零件自重过大的话，会增加启动阶段的转动惯量，不管是手动拉动的家具部件还是电机驱动的输送线，都会额外增加操作力或者电机负载。镂空的筋条走向沿着径向和周向交错分布，筋条厚度根据零件整体外径调整，常规100-150mm外径的规格，筋条厚度控制在4-6mm就能满足径向承重需求，不会出现受力变形的问题，同时镂空结构也能减少注塑或者铸造环节的材料用量，降低生产制造成本，对于需要做表面处理的金属材质零件，镂空结构也能让电镀、喷涂的覆盖更均匀，减少积液死角。设计这类零件的时候，

　　首先要确认安装边界的尺寸限制，中心安装孔的孔径要匹配对应规格的转轴，零件的总厚度不能超过安装位的预留间隙，一般安装位的轴向间隙要比零件总厚度大0.5-1mm，避免转动时和两侧的安装支架发生摩擦。轮面的直径决定了皮带的弯曲半径，选用的时候要注意适配皮带的最小弯曲半径要求，避免直径过小导致皮带反复弯折出现早期断裂。如果是用在皮带传动场景，轮面可以根据需求做微凸的弧面，也就是中高设计，高度差控制在0.2-0.5mm，能自动修正皮带运行时的跑偏趋势，不需要额外加装纠偏结构；如果是用做家具的承重滑轮，轮面可以做微凹的导向槽，和配套的导轨型面匹配，避免滑动过程中出现脱轨问题。零件的所有棱边都做了R1-R2的圆角处理，

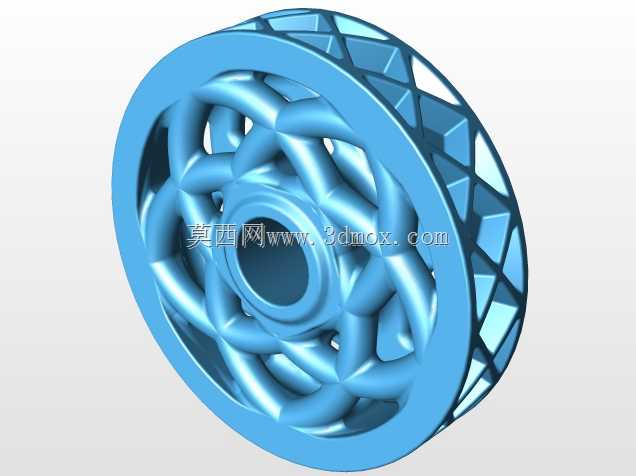

　　一方面是避免加工和装配过程中锐边割手，另一方面也能减少应力集中，尤其是筋条和外圈、中心轮毂连接的位置，圆角过渡能大幅降低受力时的应力峰值，提升零件的抗疲劳寿命，在反复启停的传动场景下，这个细节直接决定了零件的使用寿命。另外这类镂空结构的零件，在做三维建模的时候要注意筋条的拔模角度，如果是注塑成型的塑料件，脱模斜度取1-1.5度就能顺利脱模，如果是铸铝或者铸铁件，拔模斜度要适当加大到2-3度，避免成型后出现粘模问题。中心轮毂的厚度要比辐条部分厚出2-3mm，用来承受转轴传递的径向力，避免轮毂位置受力开裂，轮毂两端可以根据安装需求做沉孔设计，用来容纳轴承的外圈或者轴用挡圈，让整体安装结构更紧凑，不需要额外加装轴套来定位。实际选型应用的时候，还要根据使用环境确定材质，普通室内家具场景用ABS或者POM注塑就能满足需求，耐磨且自重轻；有一定负载的轻型输送线场景可以用铸铝材质，兼顾强度和重量；潮湿或者有腐蚀的场景则需要选用不锈钢材质，或者对金属表面做喷塑、镀锌处理，提升防锈能力。
