创意瓶装对接式饮水机外观结构设计

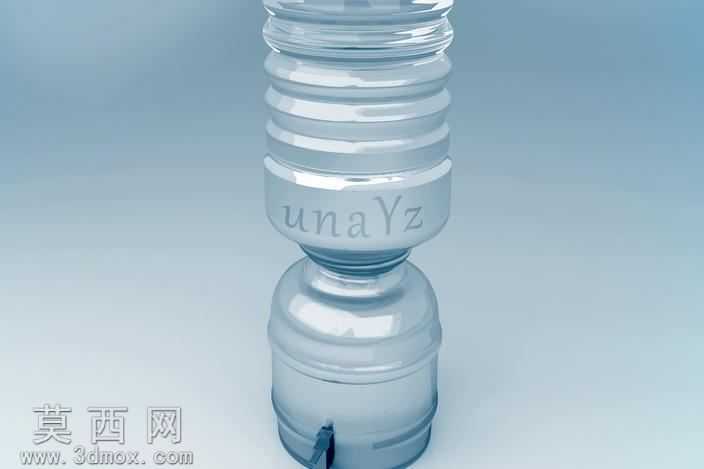

本作品为创意瓶装对接式饮水机三维设计方案，建模阶段采用参数化建模逻辑，先以旋转特征构建上下对接的两个瓶装水体主体轮廓，精准还原瓶身的环状加强筋结构，每一圈筋位的弧度、间距都参照真实瓶装水的工业设计比例进行绘制，保证外观还原度的同时兼顾结构合理性。瓶身对接部位采用嵌套式密封结构设计，建模时通过拉伸切除、凸台配合的方式，做出上下瓶体的衔接卡位，卡位处预留密封件安装位，可适配常规硅胶密封圈实现水路密封，避免对接处漏水。下部瓶体的出水位置做了按压式出水阀结构建模，阀体内包含弹簧卡位、按压顶杆、出水嘴三个核心部件，各部件之间保留合理的装配间隙，可模拟真实按压出水的运动行程。材质渲染阶段，瓶身主体采用高透PET塑料材质，调整材质的折射率、粗糙度参数，还原塑料瓶身的半通透质感与表面轻微的磨砂反光效果，瓶身印刷的标识采用哑光油墨材质，与瓶身基底材质形成清晰的质感区分；出水阀部件采用食品级PP塑料材质，颜色设置为深灰色，与透明瓶身形成视觉层次区分。灯光布置采用三点布光方案，主光源从侧上方打亮瓶身主体，勾勒出环状筋位的轮廓光影，辅光源补亮暗部细节避免结构死黑，背光源打出瓶身边缘的通透轮廓光，提升整体渲染的真实感。设计思路上打破传统饮水机的大桶上置结构，采用双瓶对接的紧凑结构，缩小设备整体体积，无需额外配置储水罐，可直接适配常规瓶装水作为供水源，既适合办公桌面小场景使用，也可作为户外临时饮水装置，结构上省去了传统饮水机的复杂水路，降低生产装配难度，同时减少水路残留积水带来的卫生隐患，整体造型简洁富有创意，在满足基础饮水供水功能的前提下，具备更强的场景适配性与外观辨识度。
