机械硬盘驱动器精细三维结构设计

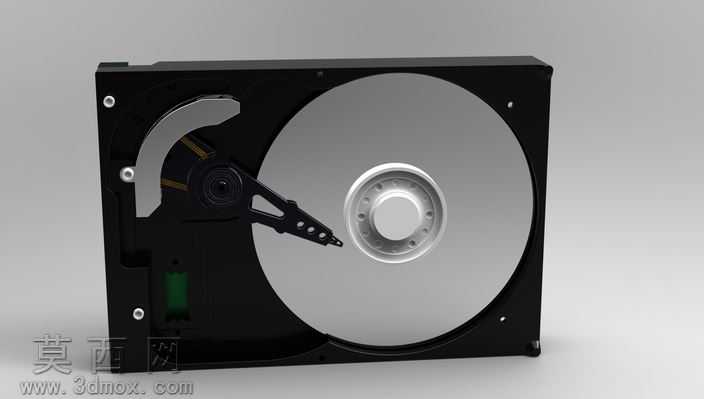

本作品以拆解后的西部数据机械硬盘为实物参照，完成了整套硬磁盘驱动器的三维结构建模与渲染呈现。建模过程中首先对报废硬盘的各部件尺寸进行实测校准，从外部金属壳体的安装孔位、边角倒角，到内部核心组件的盘片、磁头摆臂、主轴电机、音圈电机结构，均按照1:1的真实比例进行还原。在结构设计上，完整复现了机械硬盘的经典机械架构：铝合金材质的盘片通过中心主轴固定，表面做了高反光的金属镀层质感处理，还原盘片光滑平整的存储介质特性；磁头摆臂组件还原了末端磁头的微小结构、摆臂的镂空减重设计，以及摆臂转轴的装配关系，精准呈现磁头在盘片表面寻道的运动结构逻辑；壳体部分还原了侧边的安装固定孔、内部的气流导流结构，以及底部的电路板安装位的细节特征。材质渲染阶段针对不同部件做了区分处理：外部壳体采用哑光黑色硬质金属材质，还原硬盘外壳的磨砂质感与金属厚重感；盘片部分使用高反射率的银色金属材质，添加细微的径向纹理模拟真实盘片的镀层质感；磁头摆臂使用亮面金属材质，搭配黑色的塑料磁头卡座，还原不同部件的材质差异；内部的绿色PCB电路板区域做了哑光绿色材质处理，隐约呈现线路纹理，还原硬盘底部电路部分的视觉特征。设计思路上，创作者以拆解的废旧硬盘为原型，旨在通过三维建模的方式复现传统机械存储设备的精密机械结构，既还原了硬盘作为精密机电一体化设备的结构特点，也通过拆解视角的呈现，清晰展示了普通用户日常无法观察到的硬盘内部构造，让观看者能够直观理解机械硬盘的工作结构原理，整个模型在细节还原上兼顾了外观相似度与结构准确性，各部件之间的装配关系清晰合理，没有出现结构干涉的问题，完整呈现了机械硬盘这一经典数码存储产品的精密机械之美。
