100毫米活塞孔加强结构活塞设计

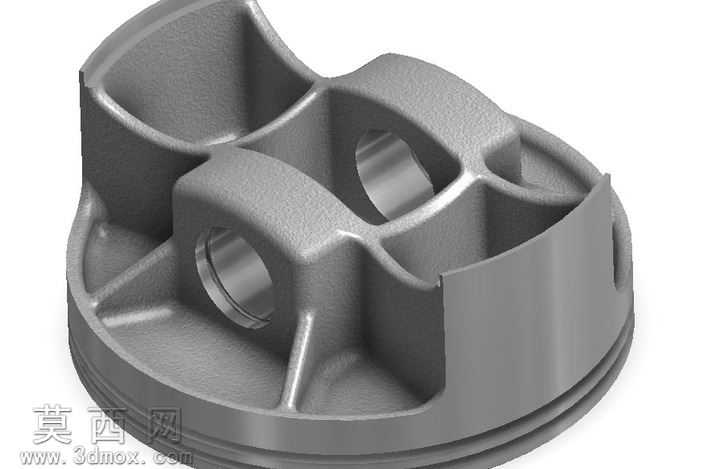

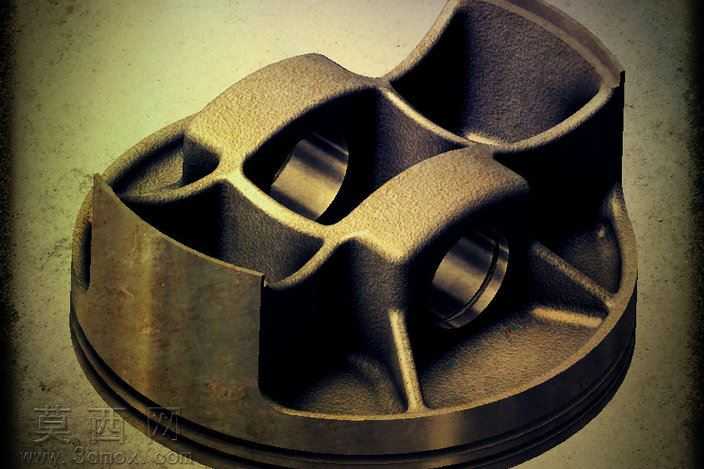

本作品为活塞孔规格100毫米的内燃机活塞三维建模设计，建模过程围绕活塞实际工况的力学需求展开，首先通过基准面搭建完成活塞整体轮廓的草绘，以回转特征构建活塞的裙部主体结构，精准还原活塞外圆的型线特征，匹配往复运动的配合需求。针对活塞销座部位，采用对称式双凸台结构设计，精准开设直径适配的活塞销孔，孔壁做了过渡圆角处理，避免应力集中问题。在活塞内部结构设计上，设置了多道辐射状加强肋骨，从销座位置向活塞裙部内壁延伸，将活塞顶部承受的燃烧压力均匀传导至整个裙部结构，在控制活塞整体重量的前提下大幅提升结构刚性，避免活塞在高温高压工况下出现形变开裂的问题。建模过程中对活塞环槽部位做了等距切除特征，精准还原环槽的宽度与深度尺寸，保证后续活塞环装配的适配性。材质渲染阶段采用铸铝合金材质效果，还原金属毛坯的哑光磨砂质感，对销孔内壁做了轻微的高光处理，体现机加工后的表面精度，结构边缘的倒角与过渡特征都做了精细化处理，避免尖锐棱边的建模瑕疵。设计思路上充分参考内燃机活塞的实际工作逻辑，在保证结构强度的基础上做了轻量化优化，内部加强筋的排布经过力学传导路径的推演，既不会造成材料冗余增加活塞往复运动的惯性负载，又能有效承受做功冲程的冲击载荷，销座与加强筋的衔接位置做了圆弧过渡处理，进一步分散应力，提升活塞的使用寿命，整体模型的尺寸精度符合通用内燃机活塞的设计规范，可用于结构教学、装配模拟等场景使用。
