斜置式面包片弹射投送装置结构设计

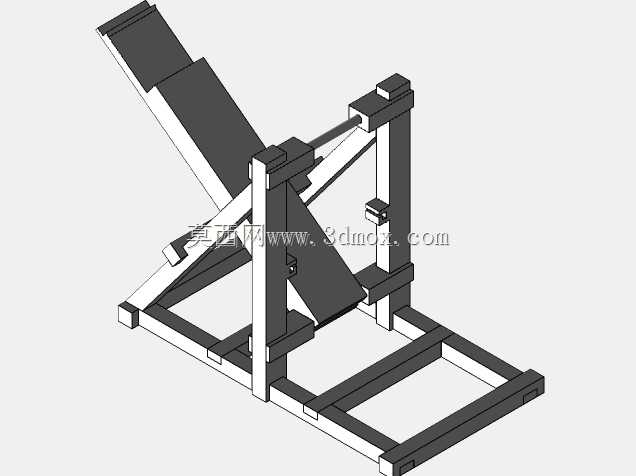

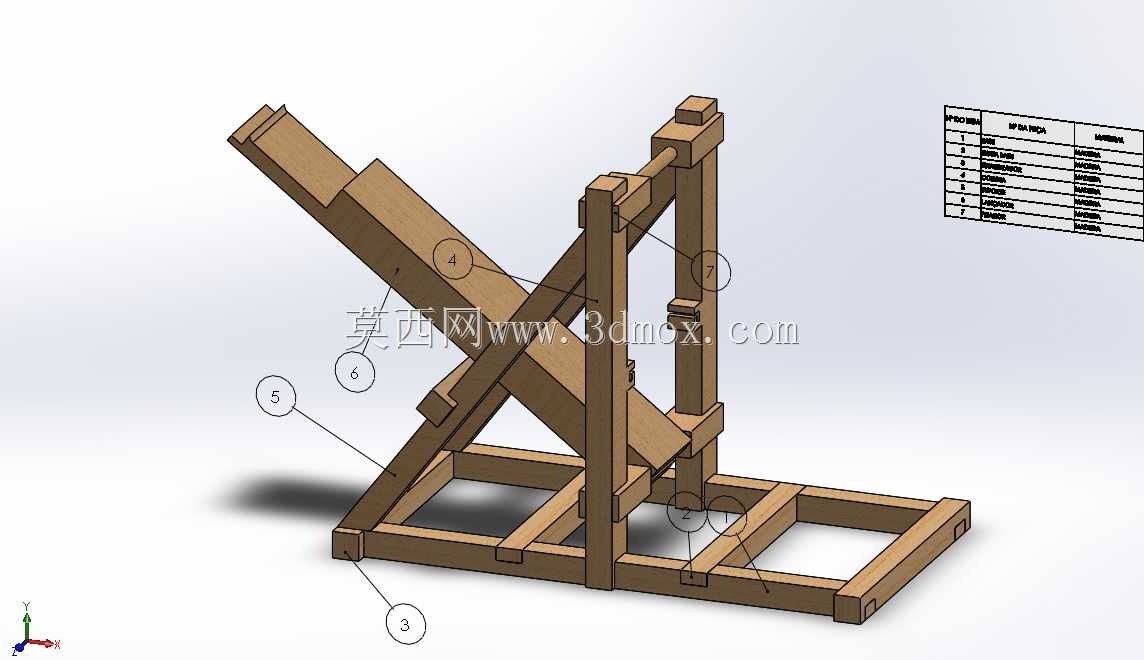

　　该弹射装置核心应用场景为短距离定点物料投送，可实现片状烘焙食品在固定行程内的精准抛送，满足5米距离范围内目标落点的投送精度要求，整体结构采用框架式斜置布局，所有受力构件均通过刚性连接形成稳定的传力路径，避免投射过程中机架出现共振偏移。从结构功能划分来看，装置底部为矩形焊接框架底座，采用标准型材拼接成型，底座四角预留安装固定孔位，可直接通过螺栓固定在平整工作台面，安装边界需保证底座后方预留不小于300mm的操作空间，用于弹射蓄力阶段的构件复位操作，整体机架的倾斜角度经过多轮抛射轨迹验算确定，配合立柱上设置的弹性挡块实现弹射行程的硬限位，防止蓄力过度导致构件脱出或投射轨迹超出预设范围。装置的弹射执行组件沿斜向导轨布置，

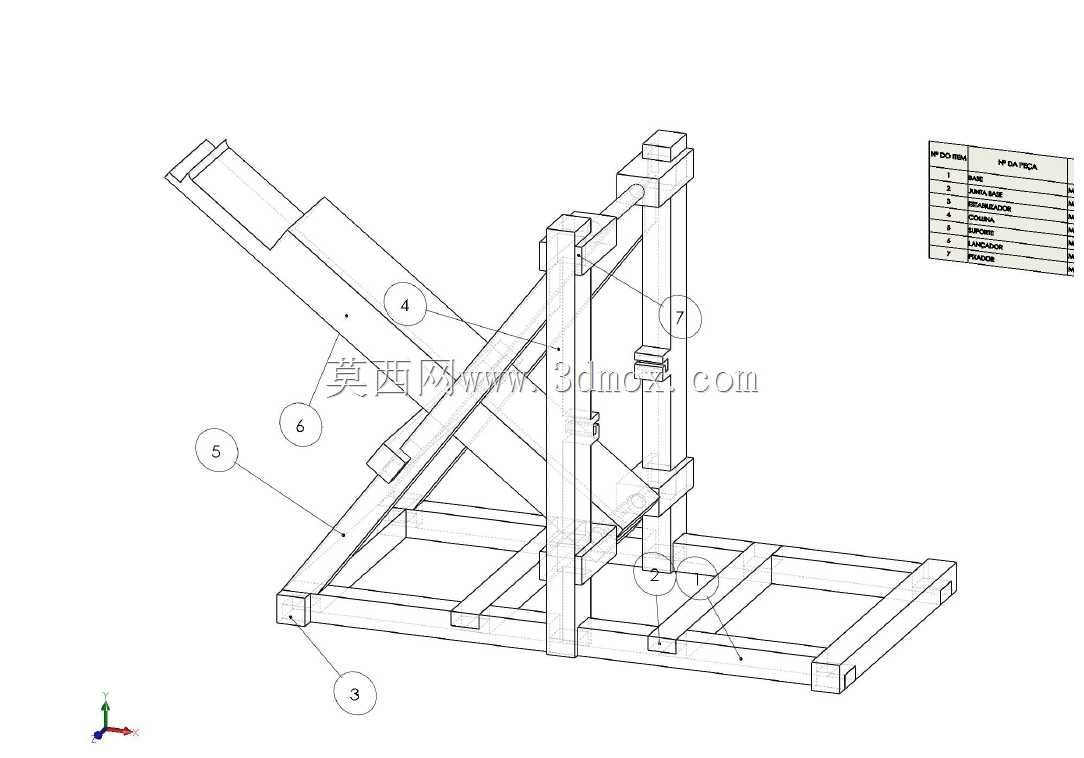

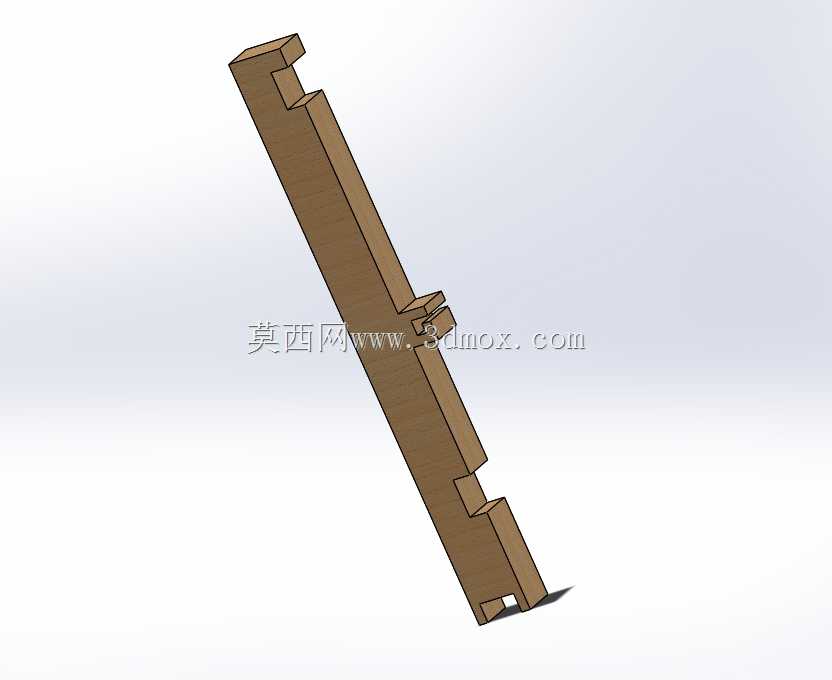

　　滑动接触面做减摩处理，降低蓄力释放过程中的摩擦损耗，保证投射初速度的稳定性；两根垂直立柱作为弹射行程的导向支撑，同时承担弹性挡块的安装载体功能，弹性挡块的安装位置可沿立柱长槽进行上下调节，适配不同重量投射物的行程限位需求，调节到位后通过侧向紧定螺钉锁死，避免投射过程中挡块移位。斜向支撑构件连接底座与立柱顶部，形成三角形稳定受力结构，抵消弹射瞬间产生的反向冲击力，所有连接节点均采用螺栓紧固加定位销的组合固定方式，既保证装配精度，也可在构件磨损后快速拆解更换。设计过程中严格遵循多构件装配要求，整套装置包含7类独立机械部件，各部件的功能划分清晰：底座承担整体承载与安装固定功能，斜向导轨为弹射滑块提供运动导向，立柱提供限位挡块的安装基准，

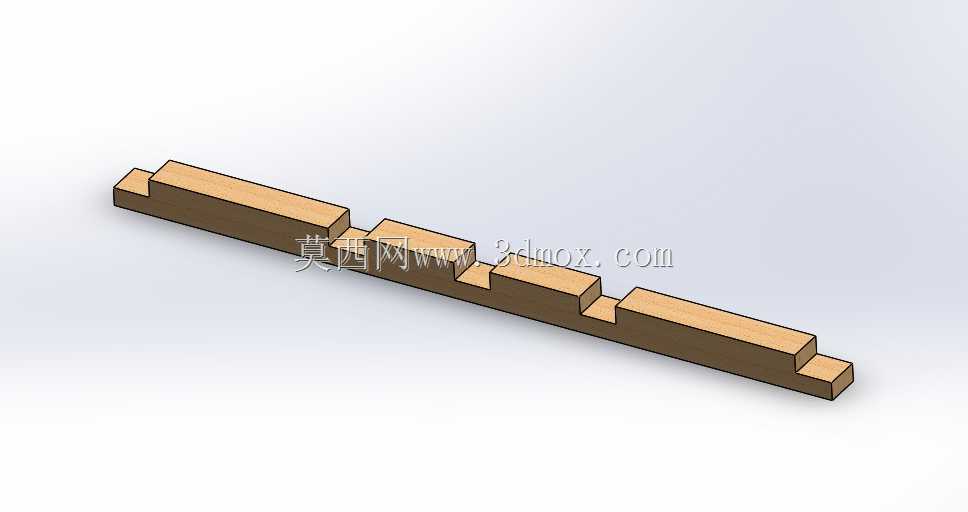

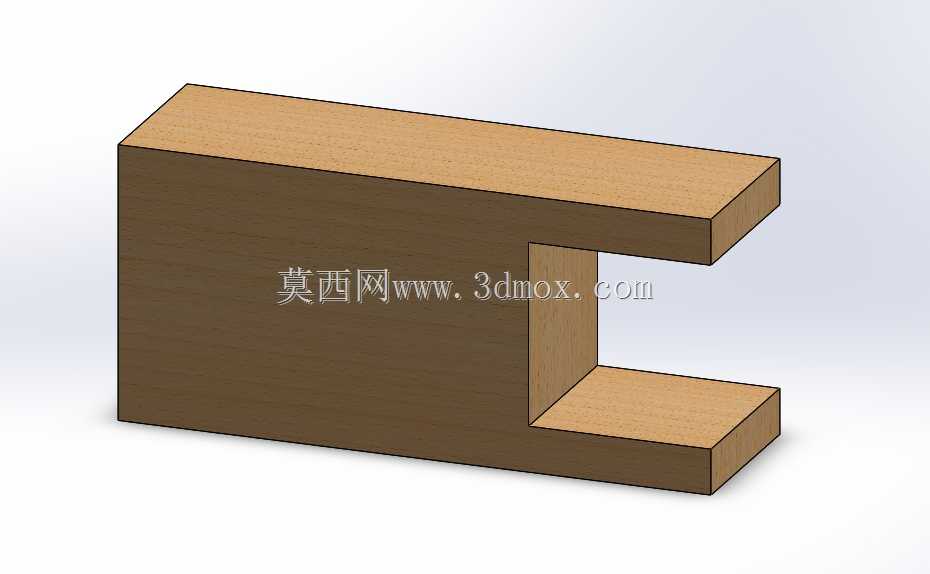

　　弹性挡块承担行程末端的缓冲限位功能，弹射滑块作为投射物的承载载体，斜撑杆承担机架的抗扭补强，触发机构实现蓄力状态的快速释放。各部件建模过程中采用自顶向下的装配设计思路，先确定整体投射轨迹对应的机架倾角、滑块行程、弹性部件预紧力等核心参数，再逐一拆分单个零件的结构尺寸，其中关键受力零件均完成六向正交视图的投影校验，保证加工图纸的信息完整性，所有装配部位均预留合理的装配公差，避免出现装配干涉问题；装置中至少一处构件设计有切割加工工艺结构，符合常规机械加工的工艺要求，整体比例协调，无尺寸突变导致的应力集中薄弱点。实际使用过程中，将待投射的面包片放置在弹射滑块的承载位，完成蓄力机构的预紧后，通过触发机构释放储能，滑块沿斜向导轨加速运动，

　　运动至弹性挡块位置时被瞬间限位，面包片在惯性作用下沿预设抛物线轨迹飞出，最终落入指定接收区域；弹性挡块采用弹性材质制作，可吸收滑块撞击瞬间的大部分冲击能量，降低机架的振动幅度，同时减少撞击噪音，延长构件使用寿命。整套结构无复杂电控元件，纯机械结构即可完成全部投送动作，维护成本低，操作门槛低，除食品投送场景外，也可通过调整弹射倾角、弹性部件预紧力、挡块位置，适配不同重量、不同投射距离的小型片状物料投送需求，可作为小型物料短距离投送机构的设计参考原型，其框架式结构的受力设计、斜置布局的轨迹匹配思路、可调式限位的适配方案，均可迁移至其他小型弹射类设备的结构设计中。
