布局延迟连杆轮组机械机构设计

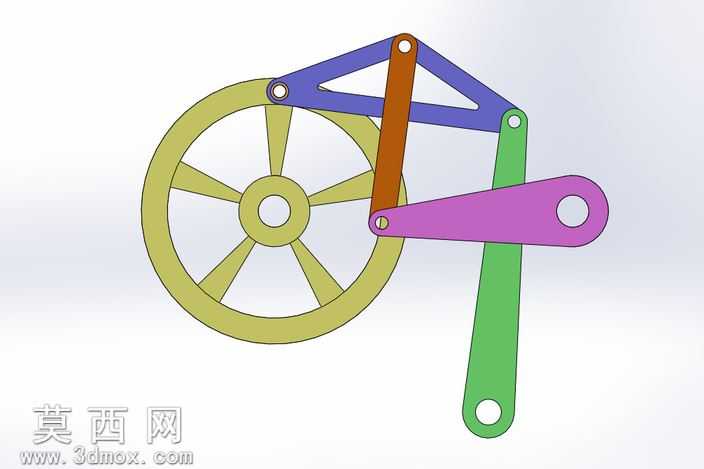

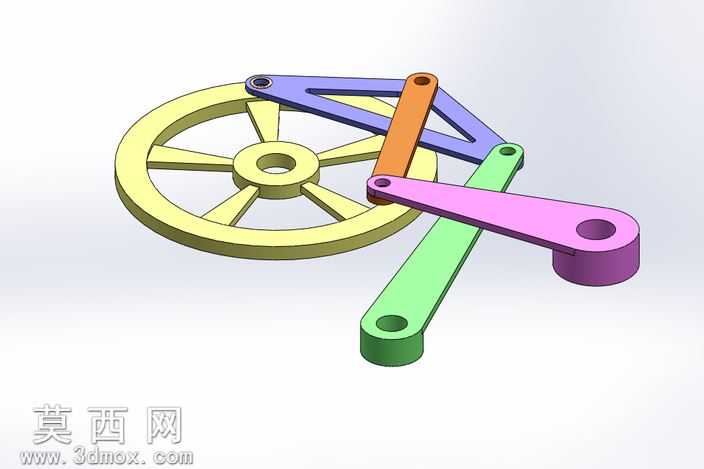

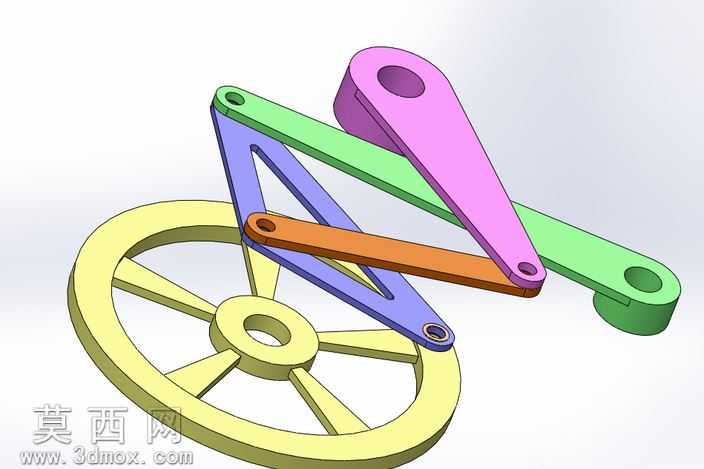

本作品为布局延迟机械机构的三维建模成果，建模过程中严格遵循机械运动原理进行结构搭建，首先完成核心轮辐式转轮的基础建模，对转轮的轮缘、辐条、中心轴孔进行等比例参数化绘制，保证转轮的回转精度符合机构运动的同轴度要求。随后依次完成多组不同长度、不同铰接点位的连杆构件建模，包含蓝色三角支撑连杆、橙色竖直传动连杆、绿色长摆臂连杆、紫色驱动摆臂，每处铰接孔的位置都经过运动仿真校验，确保各连杆之间的铰接间隙控制在合理范围内，避免运动过程中出现卡滞或干涉问题。材质渲染阶段，为不同功能的构件赋予差异化的纯色哑光材质，转轮采用橄榄黄绿色材质区分主体传动轮，各连杆分别采用蓝、橙、绿、紫的高辨识度配色，既能够清晰区分不同的运动构件，也便于直观观察机构运动过程中各部件的相对位置变化，铰接位置的销轴部分采用金属质感材质，还原真实机械铰接结构的视觉效果。结构设计上，该机构通过多组连杆的铰接配合，将输入摆臂的连续转动转化为转轮的间歇式延迟转动，利用连杆的行程差实现运动传递的时间延迟效果，各构件的长度比例、铰接点相对位置都经过反复调整，确保延迟行程符合设计预期，运动过程中各构件的运动轨迹无重叠干涉，整体机构的运动流畅度满足机械原理的演示需求。设计思路围绕机械延迟运动的实现需求展开，摒弃了复杂的棘轮、槽轮等传统间歇机构结构，采用纯连杆组合的形式实现延迟传动效果，整体结构简洁紧凑，构件加工难度低，可直接用于教学演示或简易延迟传动场景的原理验证，建模过程中对所有构件的边角都做了合理的圆角处理，既符合实际机械加工的工艺要求，也避免了尖锐边角带来的视觉突兀感，整体装配关系完全按照实际机械装配逻辑搭建，可直接导入运动仿真模块进行运动学分析，验证机构的位移、速度、加速度变化规律。
