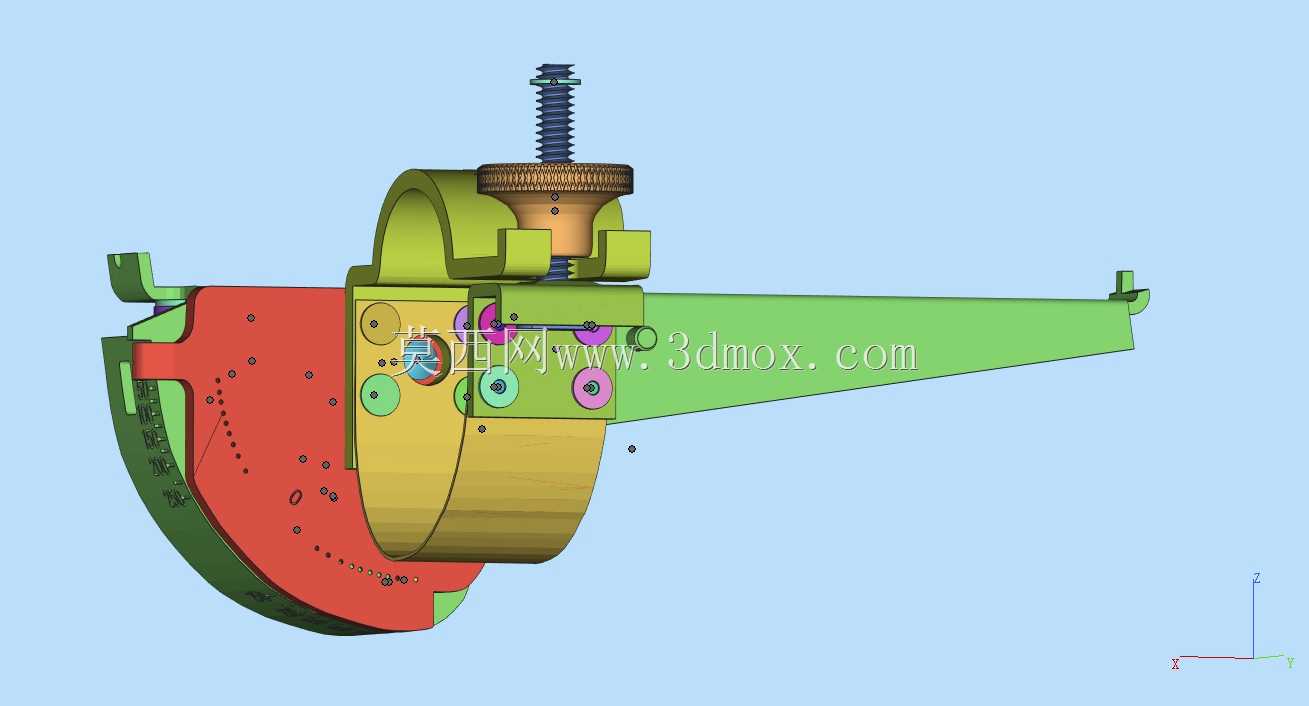

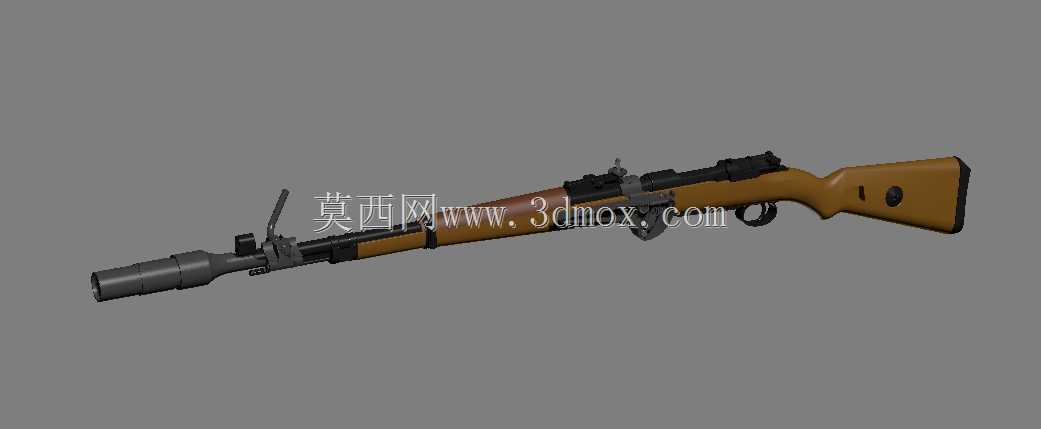

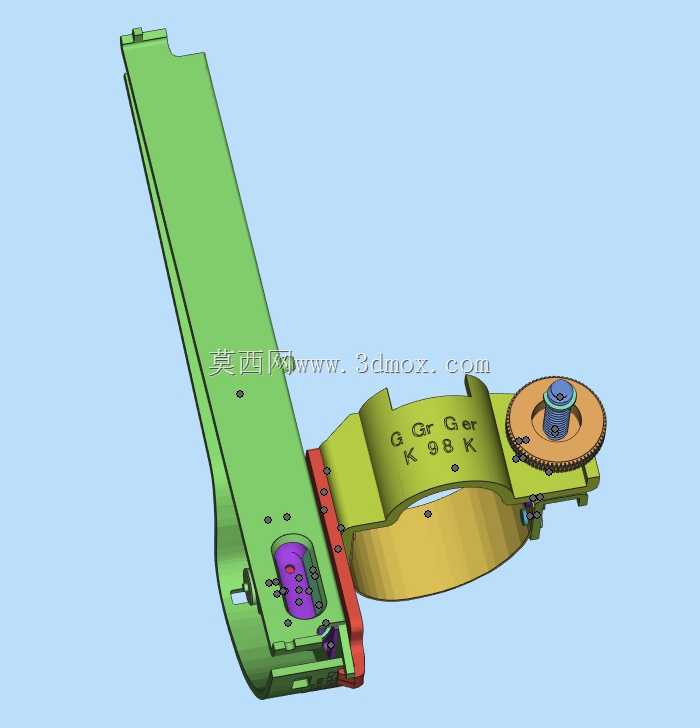

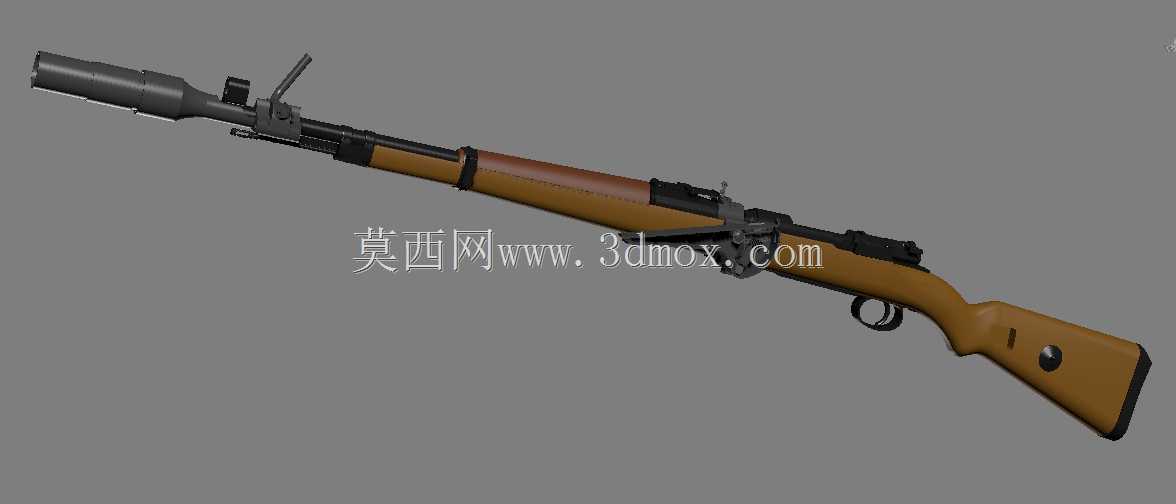

Kar98k榴弹发射器配套瞄准装置结构设计

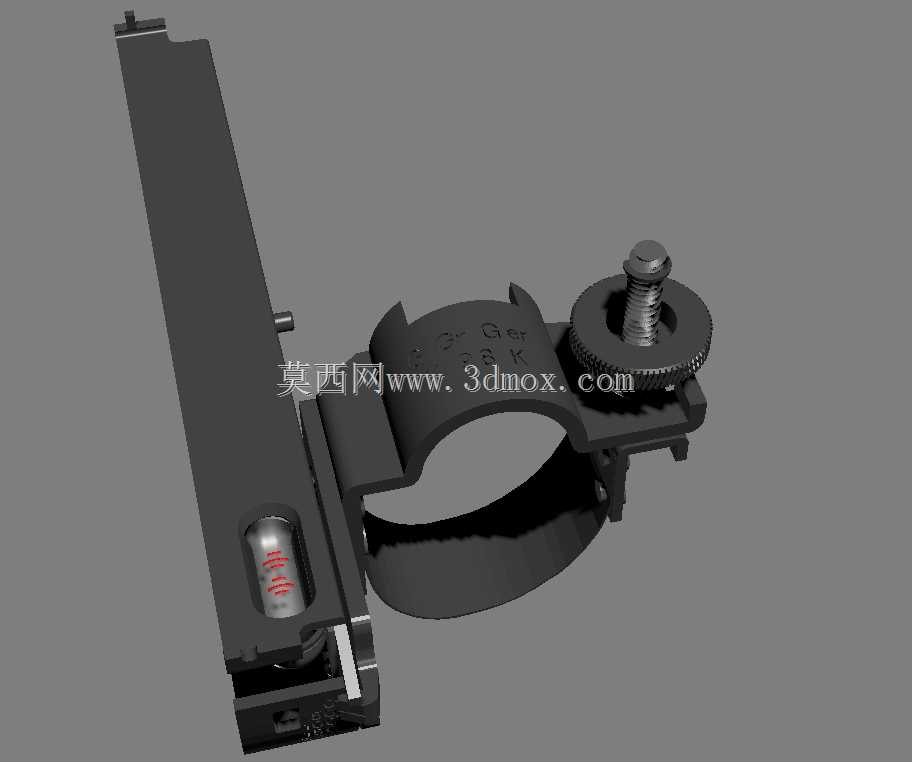

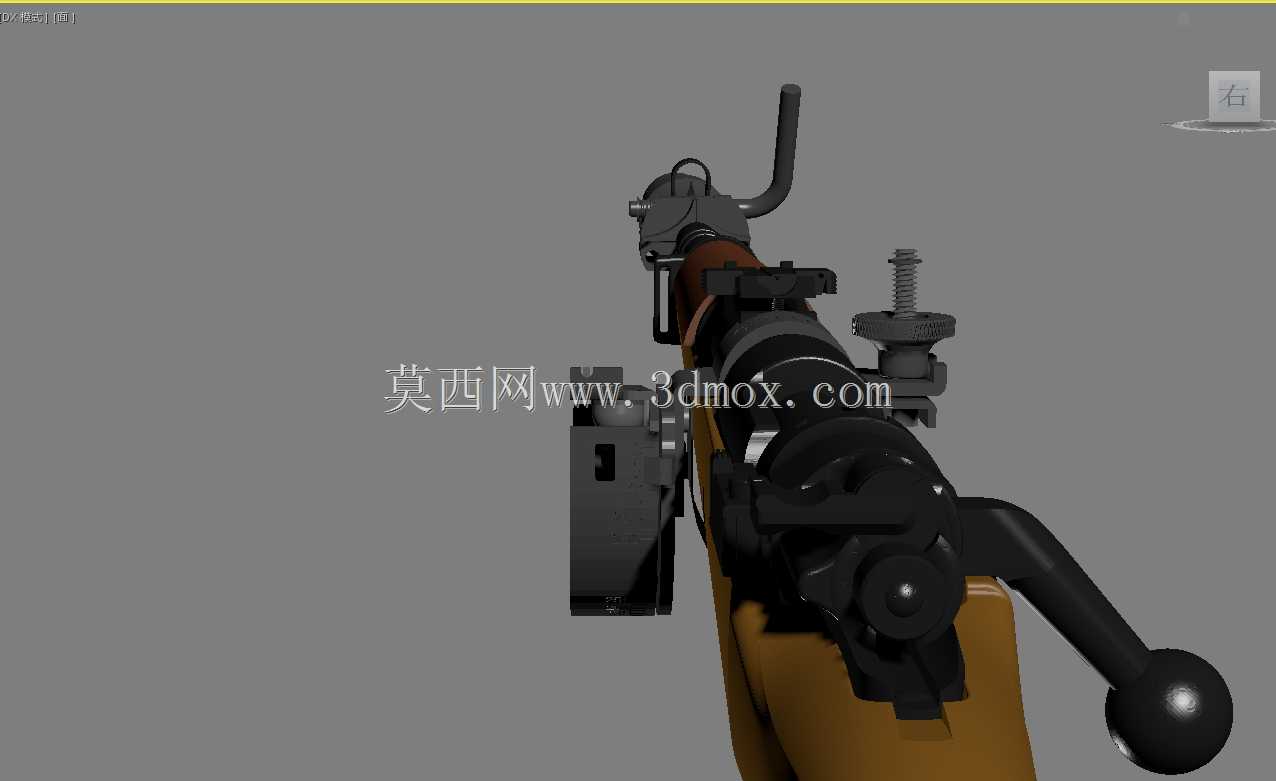

　　该瞄准装置为适配栓动步枪的榴弹发射配套观瞄部件，核心应用场景为步兵面目标打击时的弹道校准作业，填补了步枪直瞄发射榴弹时的弹道偏差修正空白，在轻武器装具领域属于典型的随枪配套功能扩展结构。整套装置采用分体式装配架构，整体安装边界贴合步枪机匣上方的皮卡汀尼导轨适配槽位，横向安装宽度控制在42mm以内，纵向突出机匣高度不超过38mm，不会遮挡步枪原有机械瞄具的通视通道，装拆时无需对枪身本体做任何切削改造，仅通过侧面的锁紧螺钉即可完成与枪身的刚性固定，锁紧后重复装夹的定位偏差小于0.2密位，满足实战状态下的快速拆装需求。

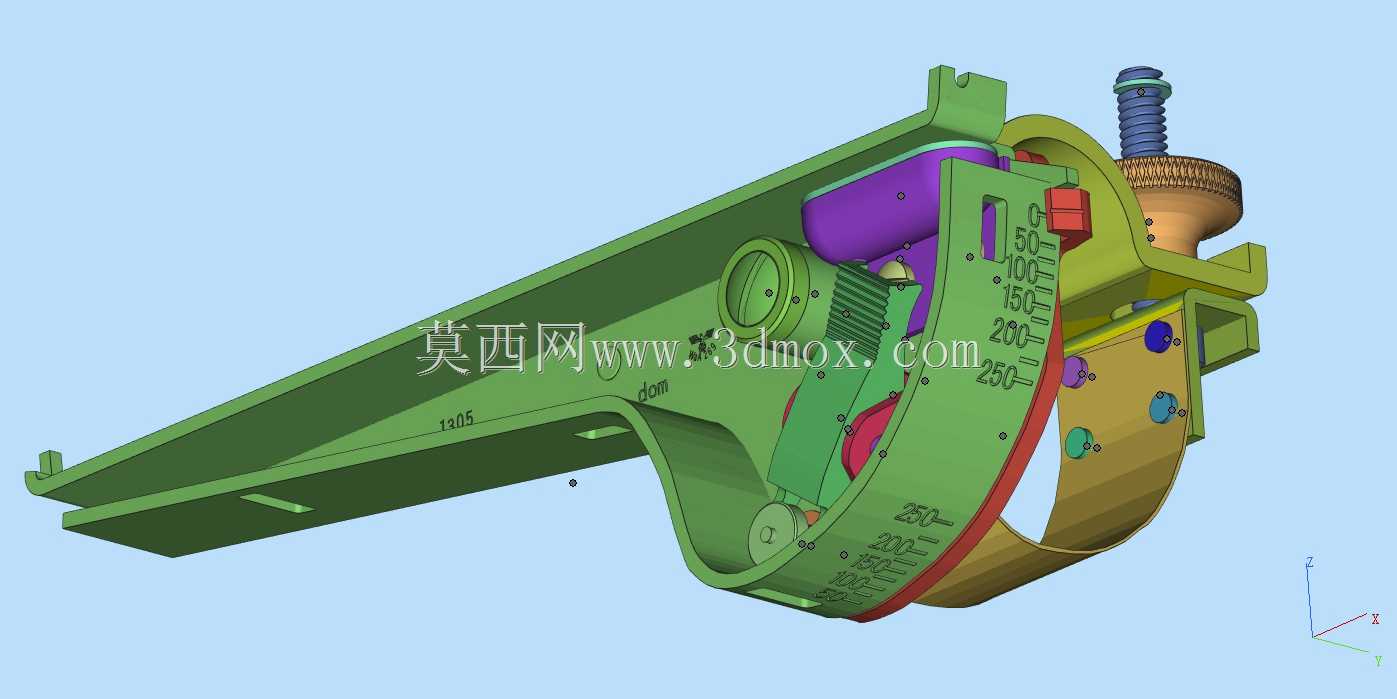

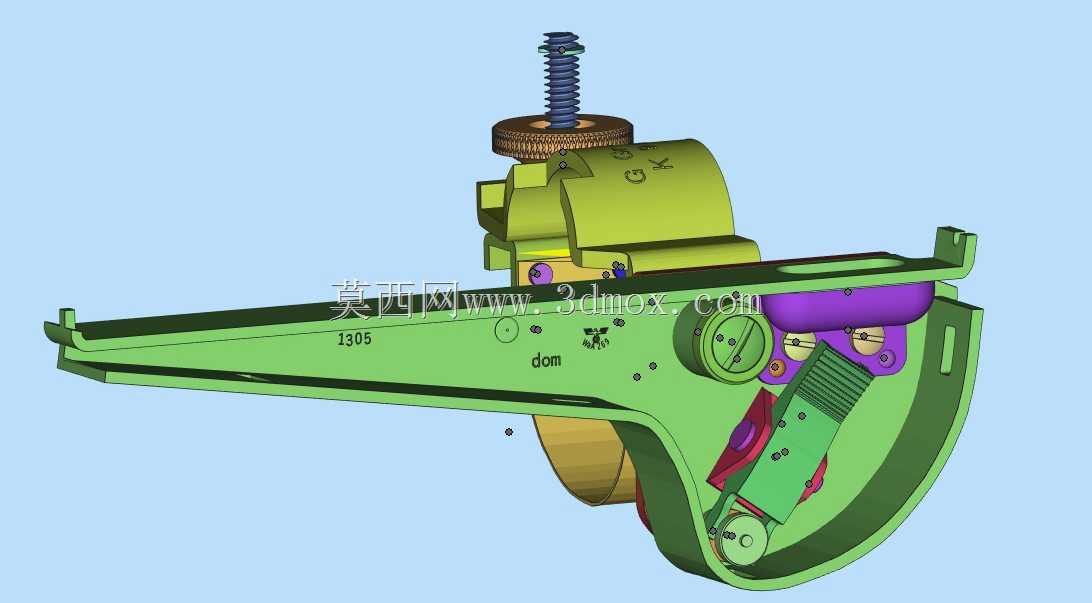

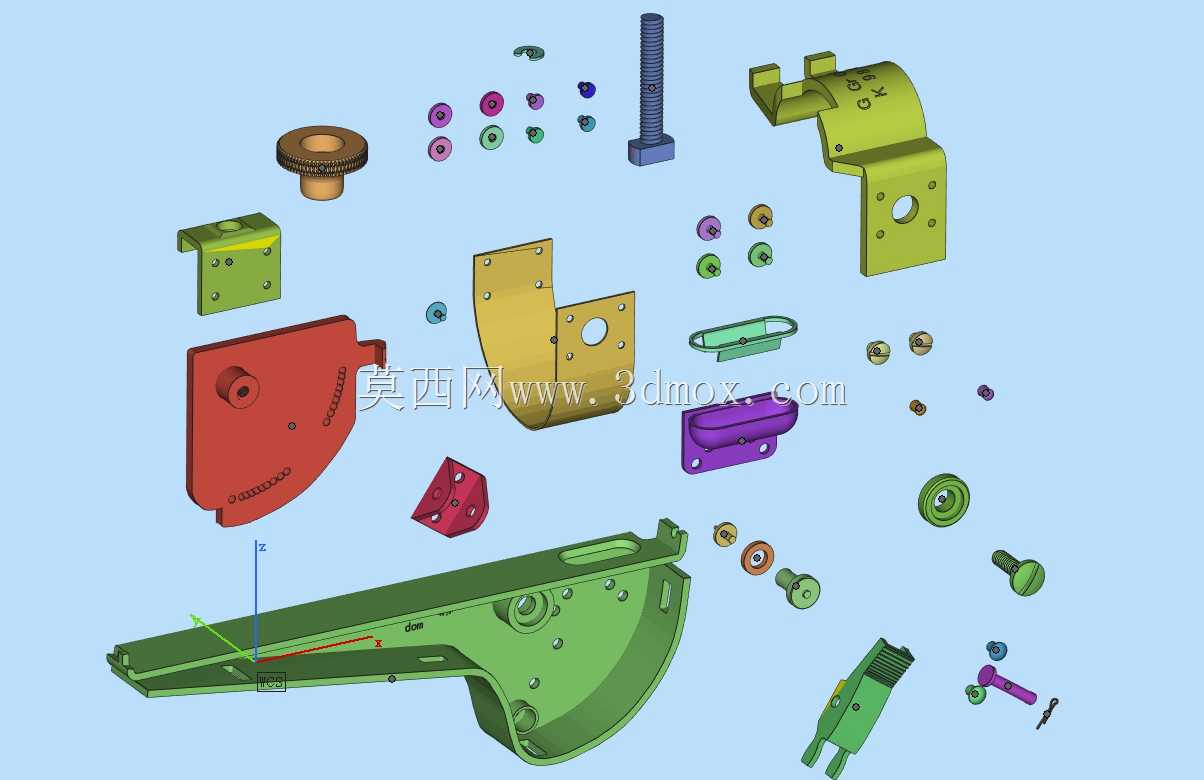

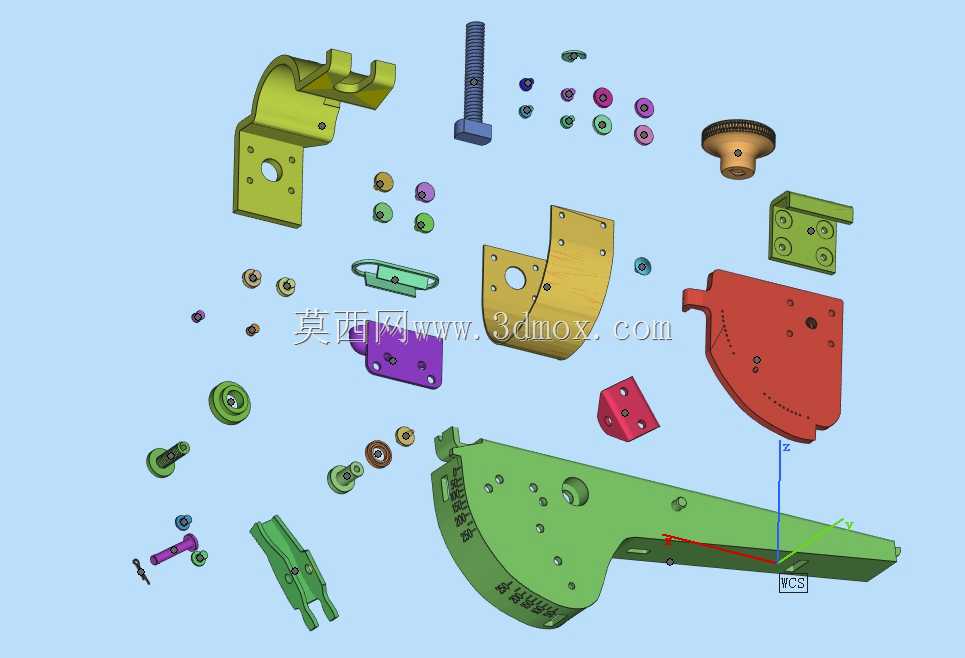

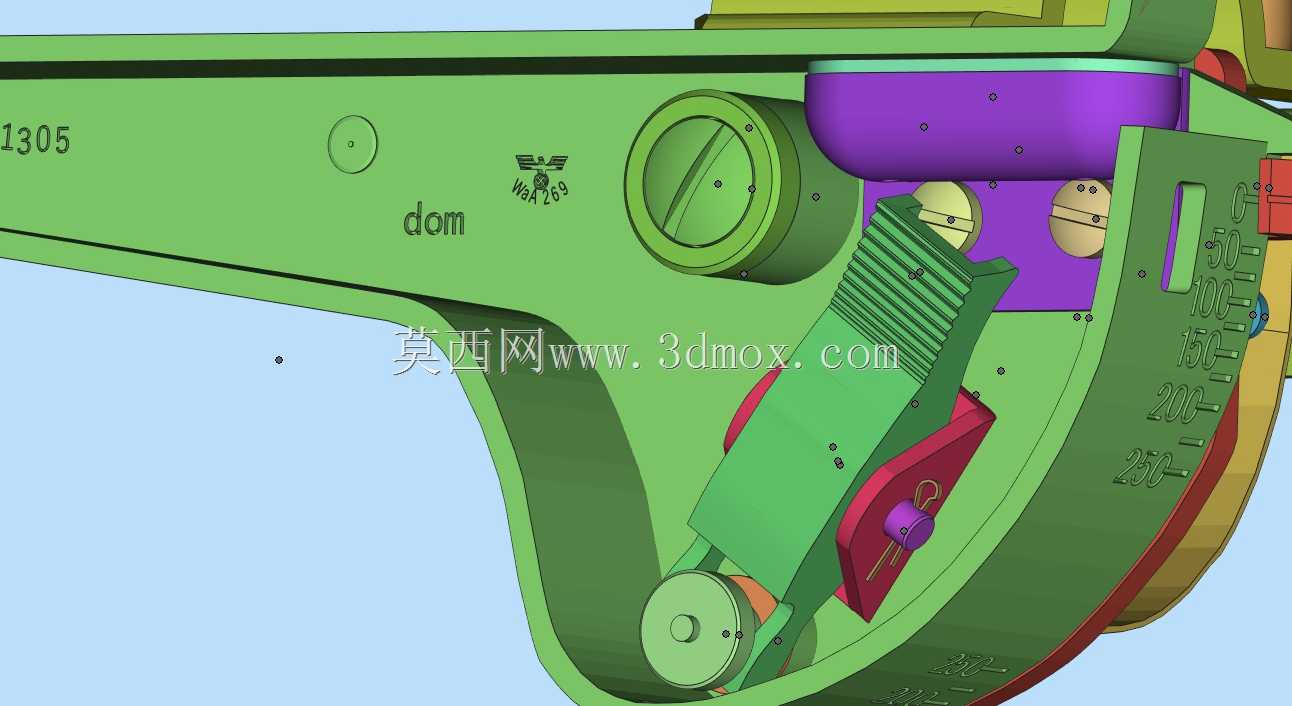

　　功能层面，该瞄准具核心实现榴弹发射的角度标定功能，装置内置的弧形刻度盘对应不同射程下的榴弹弹道高，刻度盘旁侧设置的弹簧预紧调节机构，可带动瞄准臂在0到45度仰角区间内无级调整，调整到位后通过侧面的滚花锁紧旋钮即可实现角度锁止，锁止后受携行振动、射击后坐力冲击时，角度偏移量不超过0.5度，能够保证标定射程的瞄准精度。整套结构包含三十余个独立组成零件，所有活动关节处均设置了耐磨衬套，反复调节的使用寿命不低于两千次，能够满足日常训练及实战使用的频次要求。

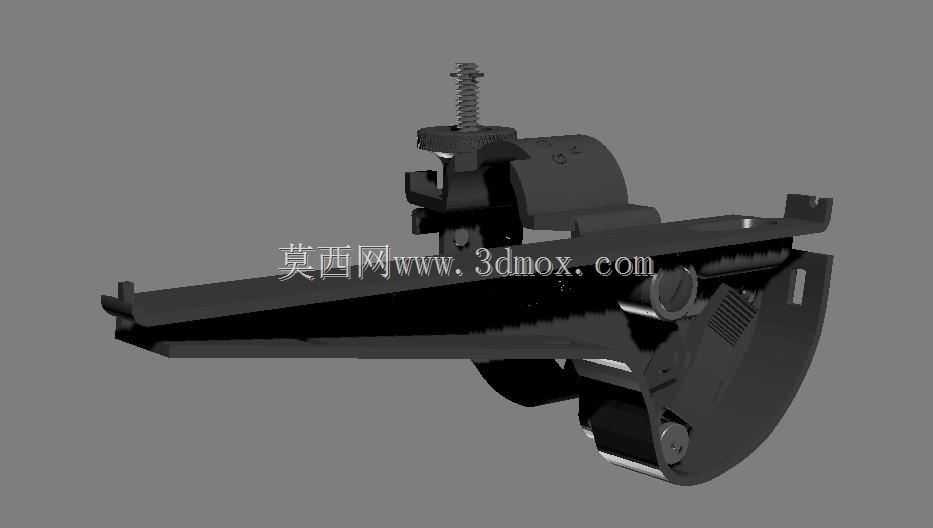

　　设计过程中优先考虑了结构的可加工性与装配便捷性，主体承力部件采用板材折弯与机加工结合的成型方案，角度调节的转轴采用标准圆柱销配合开口销防松，无需定制特殊紧固件即可完成整套装具的装配。针对3D打印成型的适配需求，对部分壁厚小于1.5mm的细节结构做了局部加厚处理，避免打印成型后出现结构断裂问题，同时对所有活动配合面预留了0.3mm的装配间隙，保证打印完成后无需二次打磨即可实现活动部件的顺畅动作。装置顶部的调节螺杆采用标准粗牙螺纹，配合顶部的压缩弹簧实现调节阻尼的恒定，转动调节旋钮时的阻尼力矩控制在0.15N·m左右，既不会因为过松导致瞄准角度自行移位，也不会因为阻尼过大造成调节卡顿。

　　结构细节上，瞄准具的前端照门采用缺口式设计，与后部的准星形成三点一线的瞄准基准，照门缺口宽度对应100米射程处的30cm视场宽度，便于射手快速捕捉目标。装置侧面设置的弹道对照表采用蚀刻工艺成型，不会因为长期摩擦导致刻度模糊，所有棱角位置均做了R1.5的圆角处理，避免携行过程中剐蹭装具或划伤射手。整套装置的重心控制在安装位的正上方，安装后不会对步枪的原有重心平衡造成明显影响，据枪时的额外负重感控制在合理范围内。针对射击时的后坐力冲击，所有螺纹连接位置均涂覆厌氧胶防松，活动关节处设置了防脱卡簧，避免连续射击过程中出现零件脱落的故障。
