贴合面部的防护面罩三维结构设计

　　这款防护面罩的结构设计，核心围绕高风险场景下的呼吸防护需求展开，首先要解决的就是普通平面面罩与面部贴合不严、存在泄漏缝隙的痛点。在实际的医疗预检、高粉尘作业、病原暴露环境中，面罩与面部的贴合度直接决定防护效果，传统平面耳挂式面罩受面料形变限制，很难适配不同人群的鼻梁、颧骨、下颌轮廓差异，尤其是鼻梁处的缝隙，很容易成为未过滤空气的流入通道，而这款硬质壳体结构的面罩，通过预成型的曲面轮廓，能在佩戴时依托壳体的刚性支撑，让密封边缘均匀贴合面部皮肤，大幅降低泄漏风险。

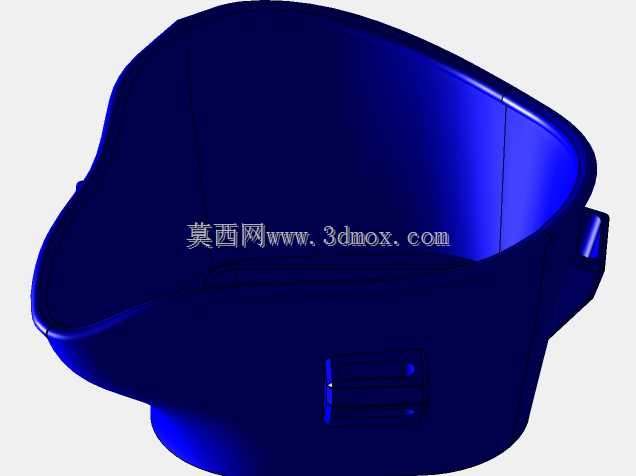

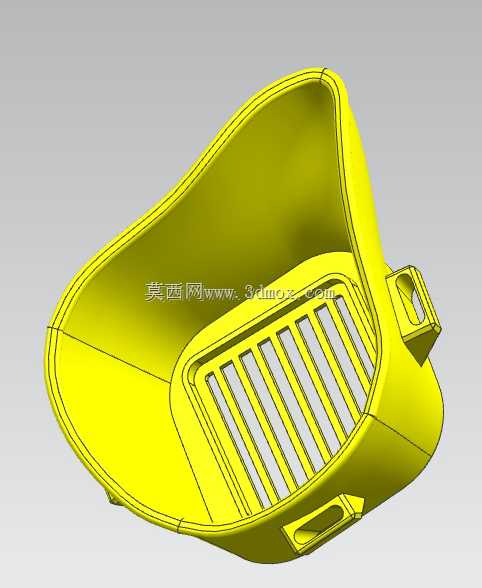

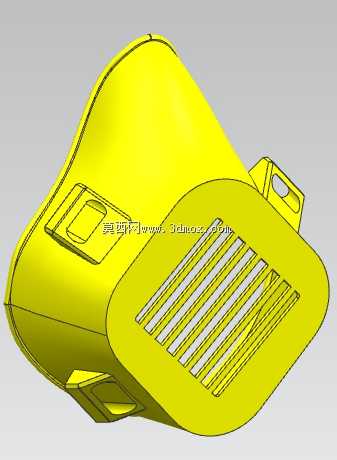

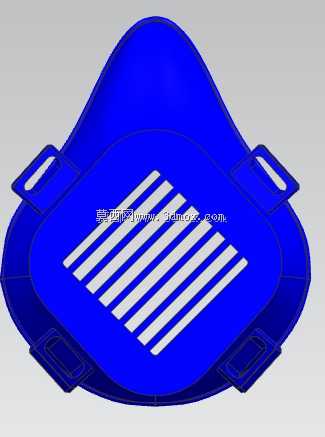

　　从结构设计逻辑来看，整个面罩采用一体化注塑成型的壳体方案，壳体的曲面走向完全参照成年人面部三维扫描数据拟合，在鼻梁位置做了内收的凸起贴合结构，下颌位置做了向下的弧度延伸，两侧对应颧骨位置做了内凹过渡，保证佩戴时不会压迫颧骨造成不适，同时壳体边缘预留了软胶密封层的安装槽位，后续装配时可以嵌入硅胶或者发泡密封垫，进一步提升贴合的密闭性。壳体正面的格栅结构是核心功能区，格栅采用等间距的条形镂空设计，一方面为滤材提供足够的通气面积，避免呼吸阻力过大造成佩戴者憋气，另一方面格栅的加强筋结构可以对滤片起到支撑作用，防止吸气时滤片向内凹陷贴住口鼻影响通气，同时格栅的边框做了卡扣结构，方便滤片压框的快速拆装，实现滤片的定期更换，降低长期使用的成本。

　　两侧的挂耳固定座采用一体化凸台结构，凸台上开有长条形穿带孔，既可以穿入弹性织带作为耳挂式佩戴方案，也可以连接更长的织带实现头戴式固定，适配不同的佩戴习惯，长条形孔的设计可以让织带在孔内有一定的活动余量，佩戴时可以根据头型大小自动调整织带的受力角度，避免织带扭转造成局部勒压。壳体的壁厚设计遵循注塑成型的工艺要求，整体壁厚保持均匀，在格栅加强筋、固定座凸台位置做了壁厚渐变过渡，避免注塑过程中出现缩痕、缺胶等缺陷，同时壳体内部的转角位置全部做了圆角过渡，既可以提升壳体的结构强度，避免应力集中造成的开裂，也能减少内部的卫生死角，方便使用后的擦拭消毒。

　　在安装边界的设计上，这款面罩的整体轮廓尺寸控制在成年人面部适配范围内，横向最大宽度控制在140mm左右，纵向高度从鼻梁最高点到下颌最低点控制在120mm左右，壳体的深度控制在60mm，保证佩戴时口鼻与壳体内壁之间有足够的呼吸空腔，不会出现说话时嘴唇碰到壳体内壁的情况。滤片安装区域的尺寸匹配常规的方形防护滤片规格，格栅区域的有效通气面积不小于60平方厘米，保证在正常呼吸频率下通气阻力符合呼吸防护用品的相关要求。固定座的位置设计在人体两侧颧骨下方的位置，织带拉力方向指向头部后方，佩戴时拉力可以均匀分布在面罩边缘，让密封垫受力均匀，不会出现局部压力过大或者过小的情况。

　　从实际应用场景出发，这款结构的面罩除了用于病原防护场景，还可以适配不同的滤材，应用于矿山粉尘作业、喷漆作业、化工异味防护等场景，只需要更换对应防护等级的滤片即可，硬质壳体可以反复消毒使用，相比一次性平面面罩更加环保，使用成本也更低。在设计过程中还考虑了佩戴眼镜的使用场景，鼻梁位置的贴合结构做了加宽处理，佩戴眼镜时镜腿不会影响面罩的密封，同时壳体上部的轮廓不会顶住眼镜架，避免佩戴眼镜时出现起雾、镜架移位的问题。整个壳体的结构没有多余的复杂零件，全部结构可以通过一套注塑模具实现量产，模具结构简单，生产效率高，适合大规模量产投入实际使用。
