蜂蜜罐造型超声波香氛扩散器结构设计

　　这款蜂蜜罐造型的超声波香气扩散器，在结构设计上首先围绕桌面小型家电的使用场景做了边界约束，整体外轮廓最大直径控制在120mm以内，总高度含顶部装饰盖不超过140mm，放置于办公桌、卧室床头柜、茶室茶台等场景时，不会占用过多置物空间，底部设置3mm厚度的环形防滑硅胶垫，与桌面接触的摩擦系数达到0.6以上，避免日常误碰导致的滑移倾倒。设备核心功能分为两部分，一是超声波雾化扩香模块，二是暖光氛围照明模块，两个模块在结构上做了独立腔室分隔，雾化腔位于设备中上部，采用食品级PP材质做储液仓，最大储液容量为120ml，仓体侧壁设置倾斜15度的液位观察槽，无需开盖即可直观判断剩余精油容量，避免干烧情况出现；雾化片采用16mm直径的微孔陶瓷雾化片，

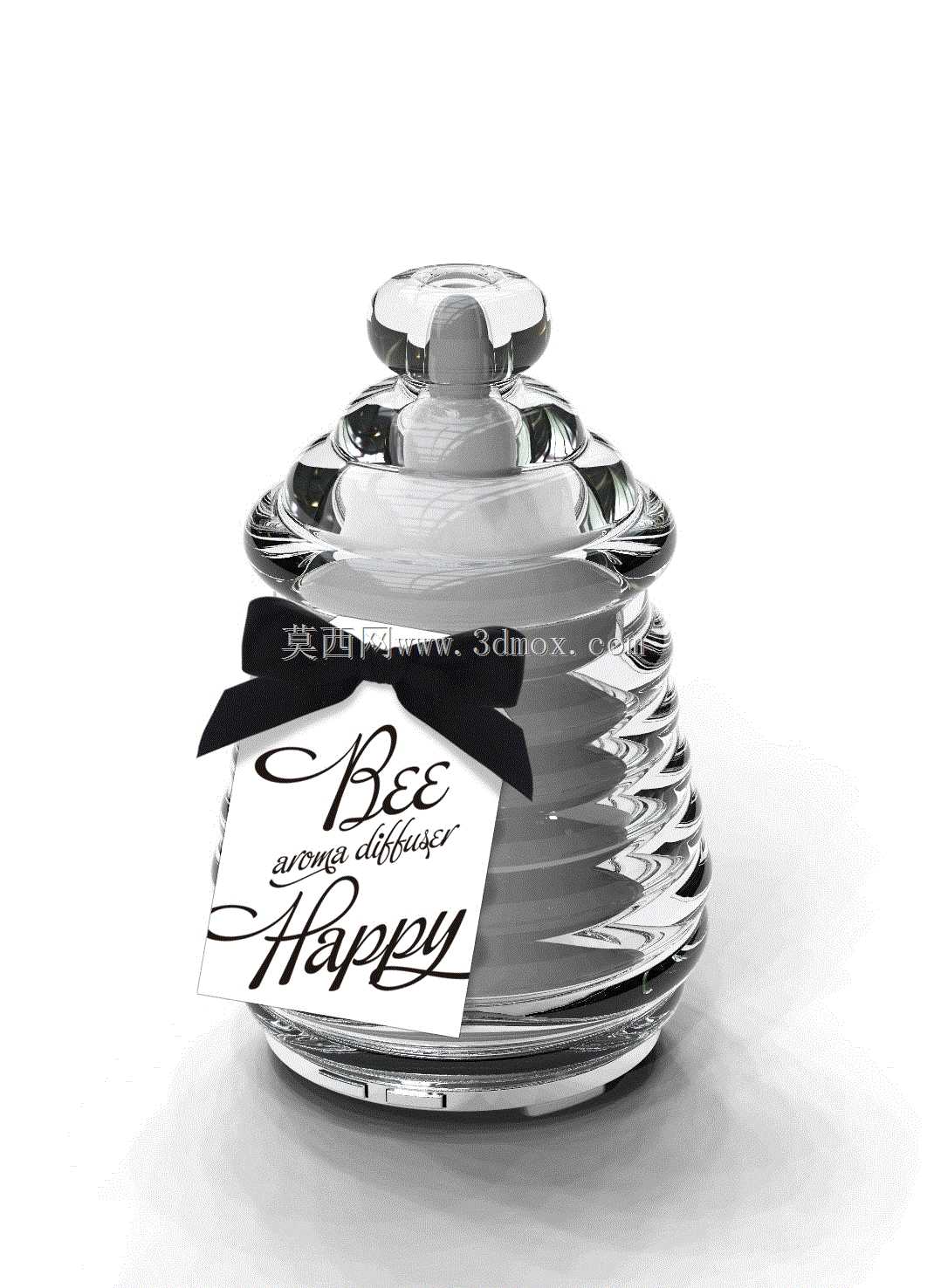

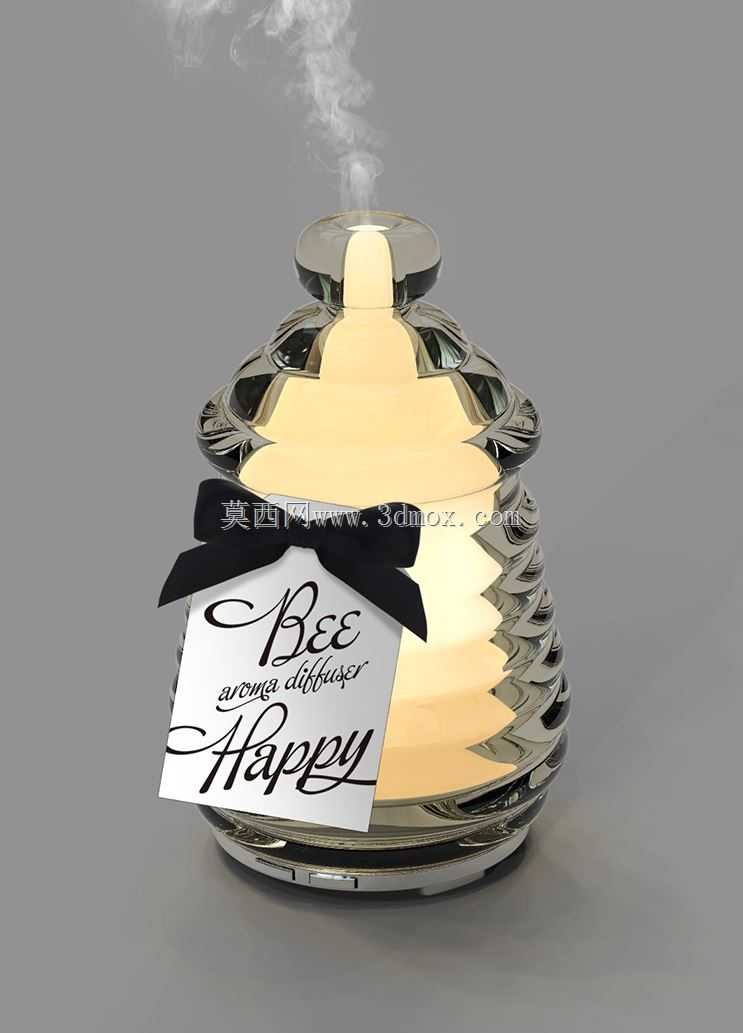

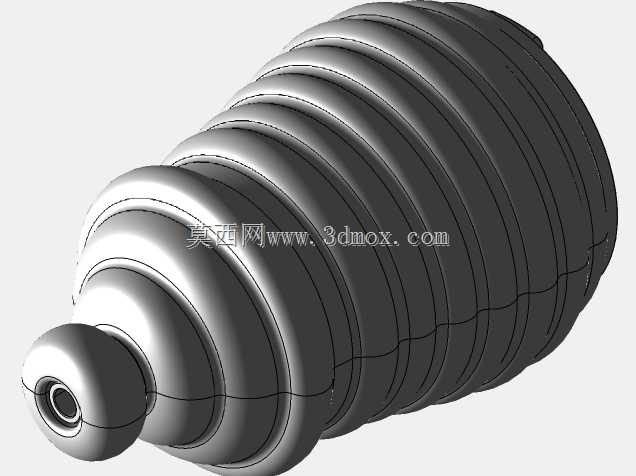

　　安装位置位于储液仓底部中心，通过硅胶密封圈与仓体压合密封，密封压缩量控制在0.8mm，既保证雾化片振动不受刚性约束，又能完全杜绝液体渗漏到下方的电气腔。电气腔位于设备下部，与储液仓之间设置2mm厚度的隔水挡板，挡板上预留雾化片接线、灯板接线的过线孔，过线位置采用热熔胶做二次密封，腔体内部分别固定控制电路板、2000mAh容量的锂电池组、Type-C充电接口，充电接口设置在设备侧壁靠下位置，接口外侧配备硅胶防尘塞，避免日常使用时精油雾气、桌面泼溅的液体进入接口造成腐蚀。外观造型上采用层叠的仿蜂巢切面结构，外壳采用电镀ABS材质，表面做高光镜面处理，层叠的切面结构在光线照射下会形成渐变的反射效果，顶部的出雾口设计为内嵌式环形结构，出雾方向垂直向上，雾气从中心位置溢出后不会直接接触到外壳表面，避免长期使用后精油残留附着在电镀层表面造成氧化失光；设备中部的装饰丝带与吊牌为可拆卸结构，通过背部的隐形卡扣固定在外壳预设的卡槽内，用户可根据使用场景更换不同风格的装饰配件。暖光氛围灯采用环形LED灯板，固定在储液仓与外壳之间的夹层位置，光线透过半透明的储液仓壁向外漫射，不会形成刺眼的直射光斑，亮度设置为两档可调，低档位亮度为50lux，适合夜间睡眠时作为辅助照明使用，高档位亮度为180lux，可作为桌面小范围补光使用。设备的控制按键设置在底部环形硅胶垫的内侧，为轻触式感应按键，无需在外壳表面开孔，保证了整体外观的完整性，

　　操作时只需轻触设备底部对应的感应区域即可实现开关机、雾化档位切换、灯光亮度调节的功能，雾化档位分为连续雾化与间歇雾化两档，连续雾化状态下每小时雾化量为30ml，满液状态可连续工作4小时，间歇雾化状态下每工作30秒暂停30秒，满液状态可连续工作8小时，满足不同场景的扩香时长需求。在结构装配逻辑上，整机组装采用无外露螺丝的设计，底盖与主体外壳通过旋转卡扣连接，卡扣的扣合量为1.2mm，拆卸时只需旋转底盖即可打开电气腔进行维护，储液仓的上盖同样采用旋转卡扣结构，开盖加注精油时的旋转角度为30度，卡扣到位后有明显的段落反馈，避免用户加注液体时未盖紧导致漏液。出雾口顶部的装饰盖采用配重不锈钢材质，重量为45g，

　　压合在出雾口位置时可形成一定的回流冷凝效果，雾气中携带的较大液滴碰到装饰盖内壁后会冷凝回流到储液仓内，减少出雾时的大颗粒液滴飞溅情况，同时金属材质的配重盖也提升了整机的握持质感，避免设备整体重心偏下导致的头轻脚重问题。针对超声波雾化模块的振动特性，整机内部的所有连接部件都设置了硅胶缓冲垫，雾化片的固定支架与储液仓之间垫有0.5mm厚度的硅胶减震垫，电路板与电气腔壳体之间贴有EVA缓冲泡棉，锂电池组通过硅胶绑带固定在腔体内的定位柱上，避免设备工作时的振动导致部件松动、产生异响。设备的进气通道设置在底盖与外壳的配合间隙处，间隙大小控制在0.3mm，既保证雾化工作时有足够的空气进入储液仓带动雾气上升，又能避免灰尘、毛发等杂物通过进气通道进入设备内部，进气通道内侧贴有一层防尘无纺布，可过滤进入设备内部的空气中的浮尘，延长雾化片的使用寿命。
