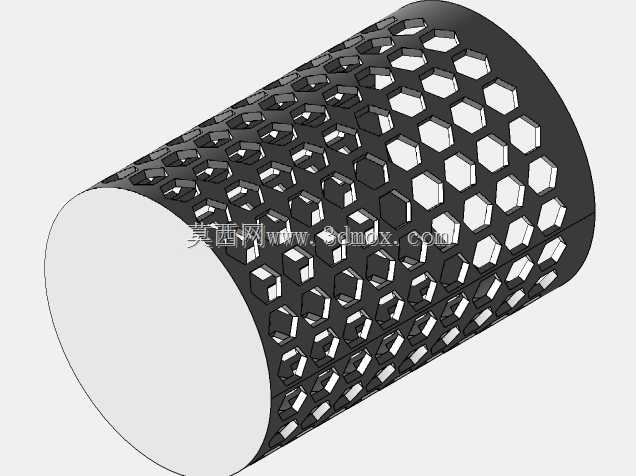

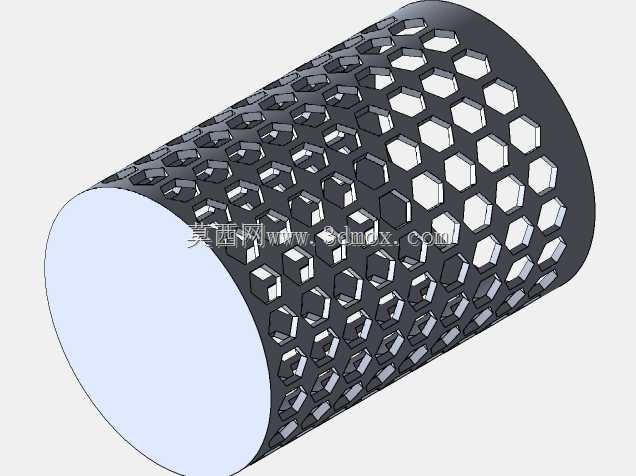

镂空蜂窝结构圆柱收纳笔筒设计

　　这款圆柱状镂空收纳件的设计初衷，是解决桌面零散书写工具、小型量具刃具的规整收纳问题，在机械加工车间的工位操作台、设计部门的绘图桌面、日常办公场景都能适配使用。整体采用等直径圆柱壳体结构，端面为平整圆形开口，可直接竖直放置在平整台面上，无需额外安装固定结构，放置时依靠自身圆柱底面与台面的接触摩擦力保持稳定，不会轻易倾倒。壳体周身采用正六边形蜂窝镂空排布设计，这种排布方式并非单纯追求外观效果，从结构力学角度看，正六边形网格在同等开孔率下，能保留更高的壳体结构刚度，相比方形孔、圆形孔的镂空方案，相同壁厚条件下抗径向挤压、抗意外跌落形变的能力更优，同时镂空结构能大幅降低整体重量，减少材料消耗，

　　日常使用时还能直接透过镂空孔观察内部收纳物品的位置，快速找到需要取用的工具，也能避免封闭筒身容易积灰、内部残留笔屑难以清理的问题。设计时首先确定了筒身的内径尺寸，要适配常规长度的书写笔、小型针规、六角扳手等常用工位工具的放置深度，避免工具放入后倾倒或者露出筒身过多影响取用，筒身壁厚根据常用的3D打印、钣金冲压或者塑料注塑工艺的最小成型壁厚设定，保证不同加工工艺都能顺利生产，不会出现壁厚过薄导致的成型缺陷、或者壁厚过厚造成的材料浪费。蜂窝孔的尺寸经过反复调整，孔的内切圆直径控制在合理范围，既不会因为孔过大导致内部放置的细小零件从孔中漏出，也不会因为孔过小失去镂空减重、可视的效果，相邻蜂窝孔之间的连接筋宽度均匀一致，

　　保证整个筒身各个位置的结构强度均衡，不会出现局部应力集中容易断裂的问题。筒身的两个端面做了微小的圆角过渡处理，避免尖锐边缘划伤使用者，也能在放置时减少对桌面的刮擦损伤。从实际使用场景看，在机械加工工位上，这款收纳筒可以放置常用的划针、中心冲、小型锉刀等手持工具，镂空结构能及时沥干工具上残留的切削液，避免积液在筒底造成工具锈蚀；在设计办公场景下，可以收纳不同线径的绘图笔、记号笔、美工刀等文具，规整桌面空间的同时，蜂窝造型的外观也具备一定的装饰性，不会像普通金属笔筒那样过于单调。建模过程中先绘制圆柱基体，再通过阵列命令生成均匀排布的正六边形草图，采用切除命令完成镂空结构，最后对所有锐边进行倒圆角处理，整个模型的特征参数化，可以根据实际使用需求快速调整筒身直径、高度、蜂窝孔大小、壁厚等参数，适配不同的收纳需求，比如调整内径后可以用来收纳丝锥、钻头等小型切削刀具，调整高度后也可以作为桌面的线材收纳筒使用，结构的拓展性较强。
