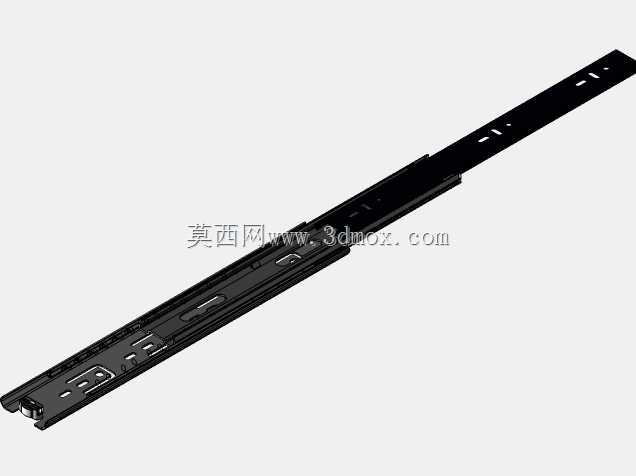

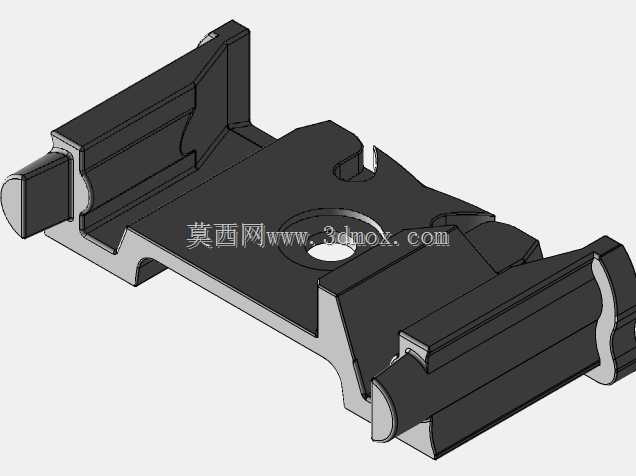

300mm行程抽屉滑动导轨结构设计

　　日常做柜体类、设备内嵌抽拉结构设计时，抽屉滑轨是绕不开的基础功能件，这次的300毫米行程滑轨，主要适配深度350mm左右的内嵌抽拉舱，不管是民用家具的储物抽屉、工业设备的内嵌工具抽斗，还是检测仪器的抽拉式载物台，都能匹配对应的安装需求。这类滑轨的核心作用是实现抽拉部件的平稳直线往复运动，同时承担抽拉件的竖向载荷，避免抽拉过程中出现卡滞、下坠、侧偏的问题，在很多需要频繁开合抽拉结构的场景里，滑轨的精度和强度直接决定了整个抽拉模块的使用手感和寿命。

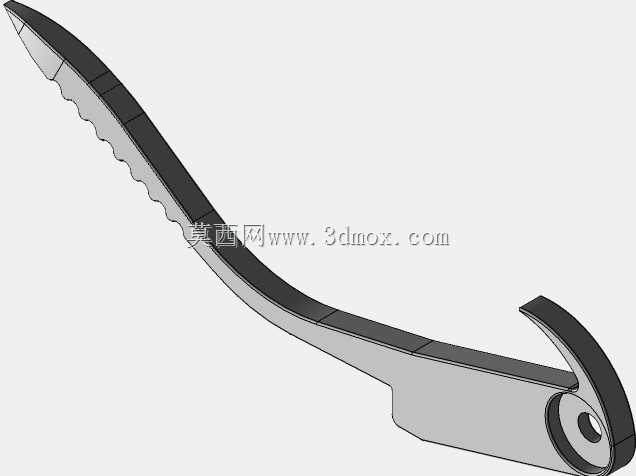

　　从结构设计逻辑来看，这款滑轨采用了多段嵌套的滑动配合结构，滑动接触面做了对应的减摩构型设计，不需要额外加装滚珠保持架也能实现顺畅滑动，当然如果后续有低摩擦需求，也可以在配合面预留聚四氟乙烯减摩片的安装槽位。设计过程中特意对非关键的工艺倒角、冗余安装凸台做了简化，只保留核心的滑动配合面、安装定位孔和端部限位结构，既保证核心功能的完整性，也能减少建模过程中的冗余特征，方便后续根据不同的安装场景做参数化调整。滑轨的截面构型做了等强度优化，在承担载荷的中段位置适当增加了弯折边的高度，提升截面的抗弯模量，避免满载抽拉时出现中段下挠的问题，端部的限位钩结构做了圆弧过渡，既能在抽拉到最大行程时实现硬限位，防止抽屉整体滑脱，也能避免应力集中导致的端部断裂问题。

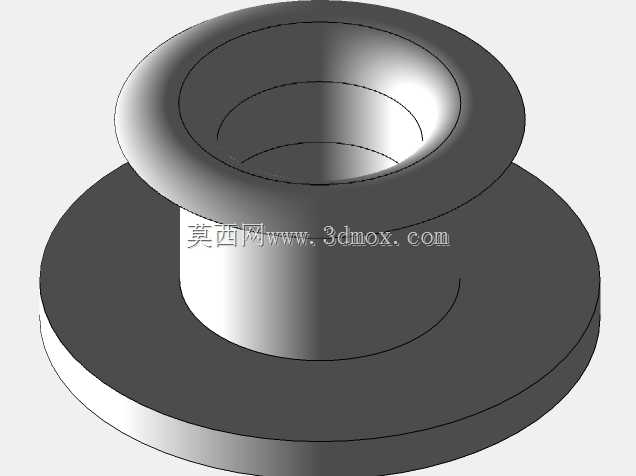

　　安装边界方面，这款滑轨的固定段预留了对应的沉头安装孔位，孔位间距按照常规柜体的侧板安装基准做了适配，安装时只需要在对应侧板上预钻定位孔，用沉头螺丝固定即可，不需要额外做复杂的安装位加工。活动段和抽拉部件的连接也采用了侧装式的配合结构，抽拉部件的侧板和滑轨活动段贴合后锁紧螺丝就能完成装配，安装公差预留了0.2mm的调节间隙，就算柜体侧板有轻微的安装误差，也能通过间隙补偿保证滑动顺畅。滑动行程严格控制在300mm，完全拉出后抽拉部件的外露长度刚好匹配常规储物抽屉的取物空间需求，不会因为行程过长导致整体结构失稳，也不会因为行程过短导致内部储物空间取放不便。

　　实际选型应用的时候，需要注意这款滑轨的竖向载荷适配范围，常规民用场景下放置普通杂物、工具完全足够，如果是用于工业设备承载较重的仪器模块，还可以在滑动配合面增加表面硬化处理，提升耐磨性能。滑轨的侧向限位结构是和主体一体弯折成型的，抽拉过程中不会出现侧向窜动，就算抽拉部件两侧的安装平行度有轻微偏差，也能通过配合面的自导向特性顺畅滑动，不会出现卡滞咬死的问题。另外在设计的时候特意考虑了不同使用场景的适配性，整体结构没有做特殊的异形结构，不管是用冷轧板冲压成型，还是用不锈钢板材加工，都能直接套用这个三维结构做生产工艺调整，不需要再做核心结构的改动。

　　很多刚接触结构设计的工程师做抽拉结构时，容易忽略滑轨的安装预留间隙，要么间隙太小导致装配后滑动卡滞，要么间隙太大导致抽拉时晃动感明显，这个模型里特意把固定段和活动段的配合间隙按照实际冲压件的公差范围做了预留，参考这个结构做设计的时候，只需要根据自己选用的板材厚度微调配合面的尺寸，就能快速适配自己的项目需求，不用从零开始推导滑轨的截面构型和行程匹配关系，能节省不少基础结构的建模时间，也能避免因为结构设计不合理导致的试装返工问题。
