伸缩式角度调节抽屉滑道结构

　　在定制家具、功能型柜体以及特种储物设备的结构设计中，这类带角度调节功能的伸缩滑道，是解决活动层板、抽拉式操作台面角度调整需求的核心连接件，区别于普通仅做直线抽拉的滑轨，它在实现线性伸缩的基础上，集成了端部铰接调平的功能，不需要额外加装合页或者支撑气杆，就能完成抽拉部件的角度偏转与位置锁止。

　　从实际应用场景来看，这类滑道常被用在需要抽拉后调整操作面角度的工位上，比如嵌入式厨房的抽拉式餐边操作台，抽拉到位后可以将台面上翻一定角度作为临时备餐台，或是下翻形成拓展操作面；也会用在实验室的抽拉式仪器托架上，调整托架角度方便操作人员读取仪器示数、操作设备按键；还有部分房车、改装特种车辆的储物舱内，这类滑道可以让抽拉出来的置物板调整角度，适配不同尺寸的储物物件，避免车辆行驶过程中物件滑落。

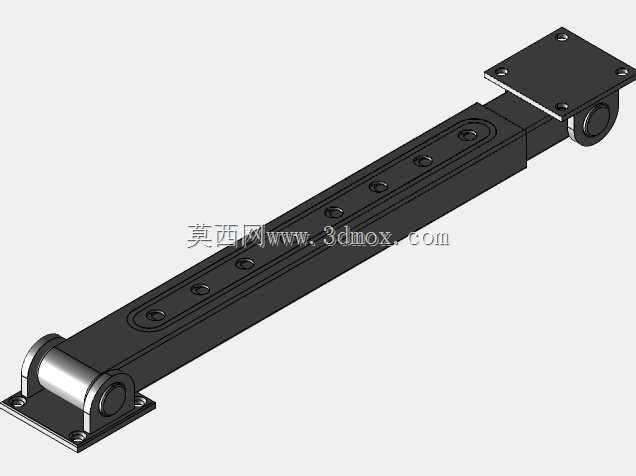

　　从功能特性上看，这款滑道采用多节嵌套的伸缩结构，伸展后可以获得更长的抽拉行程，收缩状态下整体占用的安装空间更小，适配进深较浅的柜体安装场景。滑道两端的安装座都做了带铰接转轴的法兰结构，固定端的法兰座通过四个安装孔锁固在柜体的内侧壁上，活动端的法兰座则和需要调节角度的木板、台板底面连接，当滑道完全伸展到位后，端部的铰接结构可以允许活动端绕转轴做一定角度的偏转，配合滑道内部的阻尼定位结构，可以在0到30度的角度区间内任意位置锁止，不需要额外加装支撑件就能维持调整后的角度，不会出现承重后自动回落的问题。

　　设计思路上，这款结构优先考虑了安装的适配性，整体滑道的截面采用矩形嵌套结构，相比传统的三节滚珠滑轨，抗扭性能更强，当活动端承受偏载力的时候，不会出现滑道扭曲卡滞的问题。滑道本体上预留的多组沉头安装孔，既可以在安装的时候辅助定位，也能根据实际的承重需求，加装额外的固定螺丝提升连接强度。两端的铰接转轴做了包胶阻尼处理，转动的时候没有金属碰撞的异响，阻尼力度经过匹配，单根滑道可以承受15kg的静载荷，两根配对使用的时候，完全可以满足常规台板、置物板的承重需求。

　　关于安装边界的尺寸参数，这款滑道收缩状态下的整体长度适配300mm进深的柜体安装，完全伸展后的抽拉行程可以达到280mm，足够让活动台板完全抽出柜体内部，不会因为行程不足导致角度调整的时候和柜体边缘发生干涉。滑道本体的截面宽度为32mm，安装的时候只需要在柜体侧壁预留35mm的安装净空即可，两端法兰安装座的孔位间距为40mm*40mm，和常规的重型滑轨安装孔位通用，替换普通滑轨的时候不需要重新在柜体上打孔，降低改装的工作量。需要注意的是，安装的时候要保证左右两根滑道的安装高度完全一致，铰接转轴的同轴度误差控制在1mm以内，否则抽拉和转动的时候会出现卡滞，长期使用还会加剧滑道内部的磨损，缩短使用寿命。

　　在结构细节处理上，滑道的伸缩节之间采用内置的耐磨尼龙衬套做滑动支撑，相比钢珠滚动结构，静音效果更好，同时耐粉尘能力更强，即使在木工车间、仓储环境这类有较多木屑、粉尘的场景下使用，也不会因为异物进入滑道内部导致抽拉不畅。端部的铰接位置做了限位结构，最大转动角度限制在35度，避免角度过大导致台板上的物件滑落，也防止转动超出行程后损坏铰接结构。活动端的法兰座上做了定位卡槽，安装台板的时候可以先将台板卡在卡槽内预定位，再拧入固定螺丝，单人就能完成安装作业，不需要额外的人员辅助托举台板。
