径向流离心泵用封闭式叶轮结构设计

　　在流体输送类设备的核心部件选型与结构设计中，封闭式叶轮是径向流离心泵实现能量转换的核心执行构件，区别于开式、半开式叶轮的结构形式，这类带前后护罩的叶轮结构，更适配输送洁净、无固体颗粒的液体介质工况，在民用供水、工业循环水系统、暖通空调水循环、小型清水输送泵站等场景中应用广泛。从实际设备运行逻辑来看，叶轮随泵轴高速旋转时，会带动叶轮流道内的介质同步产生离心运动，将电机输入的机械能转化为介质的压力能与动能，前后护罩的存在可以最大程度减少介质在叶片端面的泄漏损失，相比开式叶轮能提升8%-15%的水力效率，同时降低叶片与泵腔内壁的摩擦扰动，让泵组运行的振动与噪声控制在更低区间。

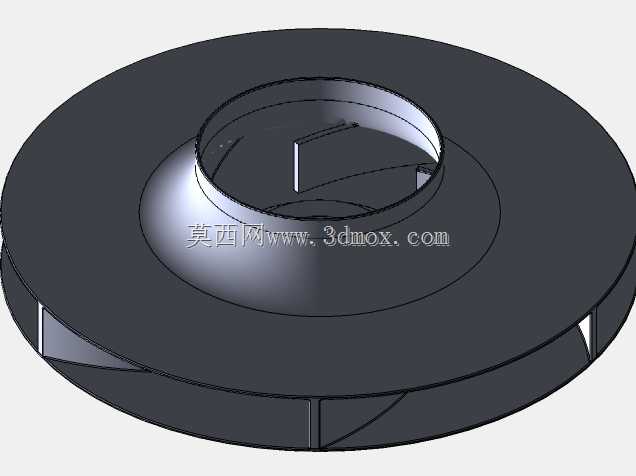

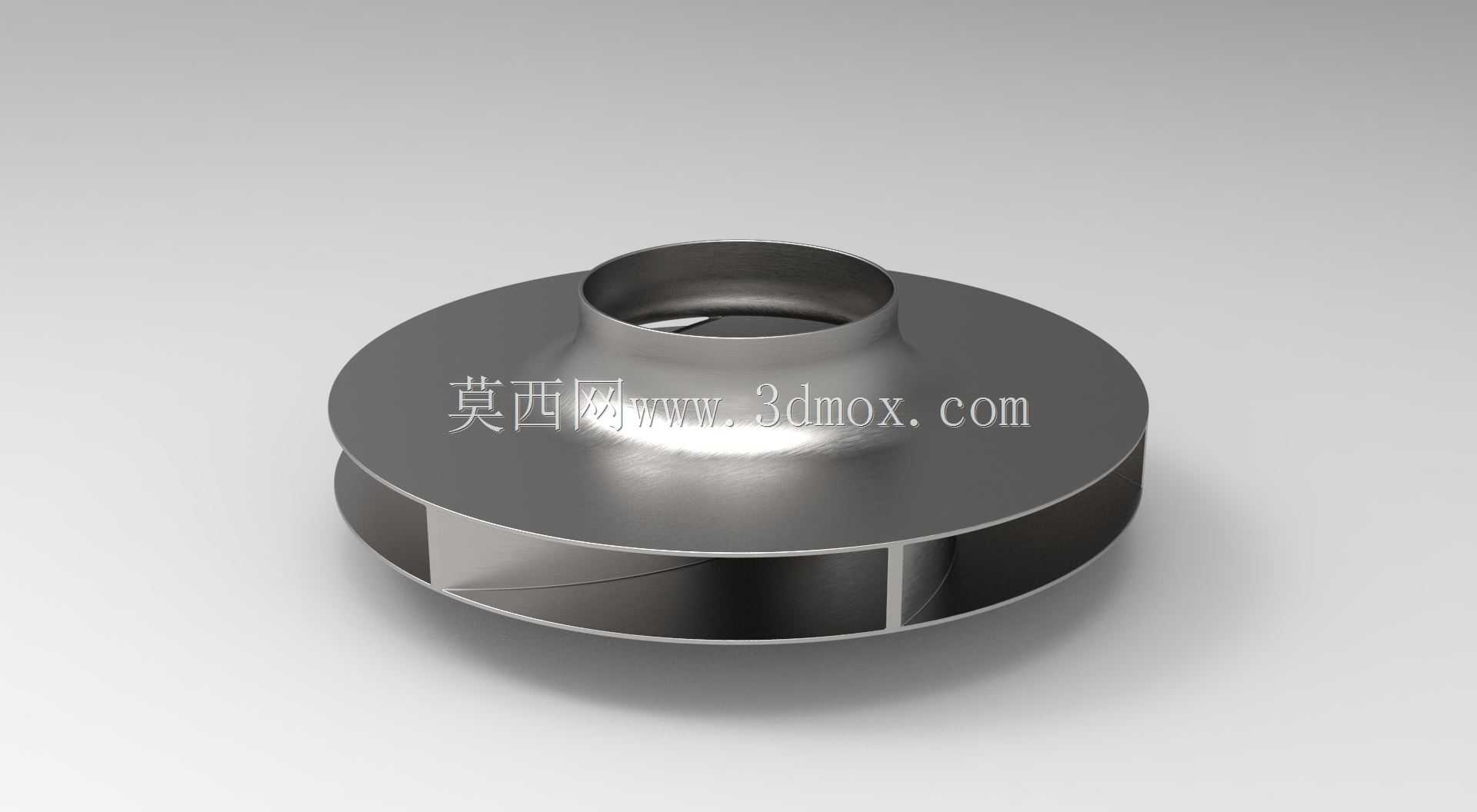

　　从结构设计的实际考量出发，这类封闭式叶轮的叶片被完全夹持在前护罩与后护罩之间，前护罩中心设置渐缩式进水口，和泵体的进水腔道精准对接，进水口的圆弧过渡段需要严格控制型线曲率，避免介质进入流道时产生局部脱流、涡流，影响进水效率；后护罩中心设置轮毂安装位，通过键槽或者过盈配合的方式和电机输出轴、轮毂电机的转动端直接连接，安装位的同轴度公差需要控制在IT7级以内，避免高速旋转时产生动不平衡量，引发泵组整机振动超标。叶轮的叶片采用后弯式空间扭曲型线，设计时需要根据额定流量、额定扬程参数调整叶片的进口安装角、出口安装角以及叶片包角，每个流道的过流截面积沿介质流动方向均匀变化，保证介质在流道内的流速平稳提升，避免局部流速突变引发的水力冲击。

　　在安装边界的尺寸匹配上，这类适配轮毂电机直连结构的叶轮，不需要额外设置加长泵轴，后护罩的轮毂端面直接和电机转子端面对接，轴向安装尺寸相比传统悬臂式叶轮缩短30%左右，能有效压缩泵体的整体轴向长度，让整机结构更紧凑。叶轮的最大外圆尺寸需要和泵体的蜗壳内腔直径匹配，两者之间的间隙控制在0.5-1.2mm区间，间隙过大会导致介质从叶轮出口回流到进水侧，降低容积效率，间隙过小则容易在运行过程中出现叶轮和蜗壳的刮擦，引发部件磨损甚至卡滞。进水口的内径尺寸需要和泵体进水法兰的通径匹配，对接处采用端面密封或者O型圈密封，避免进气引发泵的气蚀问题。

　　从实际工况适配的角度，单进口结构的封闭式叶轮更多应用在单吸离心泵上，介质从叶轮单侧的进水口进入流道，结构简单安装便捷，适配大多数中小流量的清水输送场景；双进口结构的叶轮则会在前后护罩都设置进水口，介质从两侧同时进入叶轮流道，能有效平衡叶轮运行时的轴向力，减少轴承的轴向载荷，提升泵组的运行寿命，更适配大流量、高转速的输水工况。设计这类叶轮时，还需要做动平衡校验，在叶轮的后护罩端面预留去重位置，将剩余不平衡量控制在G2.5级精度要求内，避免高转速运行时的不平衡振动传递到泵体和管路系统。另外，叶轮前后护罩的壁厚需要根据额定工作压力做强度校核，常规0.6MPa-1.6MPa工作压力的清水泵，护罩壁厚取3-5mm即可满足强度要求，同时控制叶轮整体重量，降低电机启动时的转动惯量，提升电机的启动响应速度。在轮毂电机直驱的泵结构中，叶轮直接集成在电机转子上，省去了联轴器、轴承座等中间传动部件，传动效率更高，结构更紧凑，这类封闭式叶轮的轮毂和电机转子的配合长度需要满足扭矩传递要求，避免高速大负载下出现叶轮打滑、移位的问题。
