龙门架式HF射频识别产品定位装置

　　这套龙门驱动的高频射频识别定位装置，主要面向中小尺寸平面类物料的批量位置核验场景，常见于电子元器件分拣、小型零部件仓储盘点、印刷品批量校验这类需要快速确认物料摆放位置、核对物料身份的产线环节，替代传统人工盘点、光电定位搭配条码扫描的组合方案，在UHF频段射频识别方案成本过高、多标签干扰难以控制的场景下，提供成本更低、部署更灵活的定位选项。

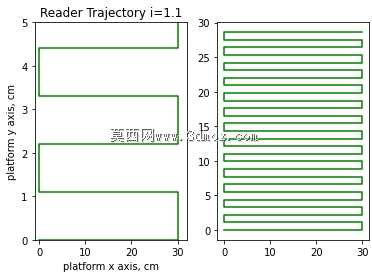

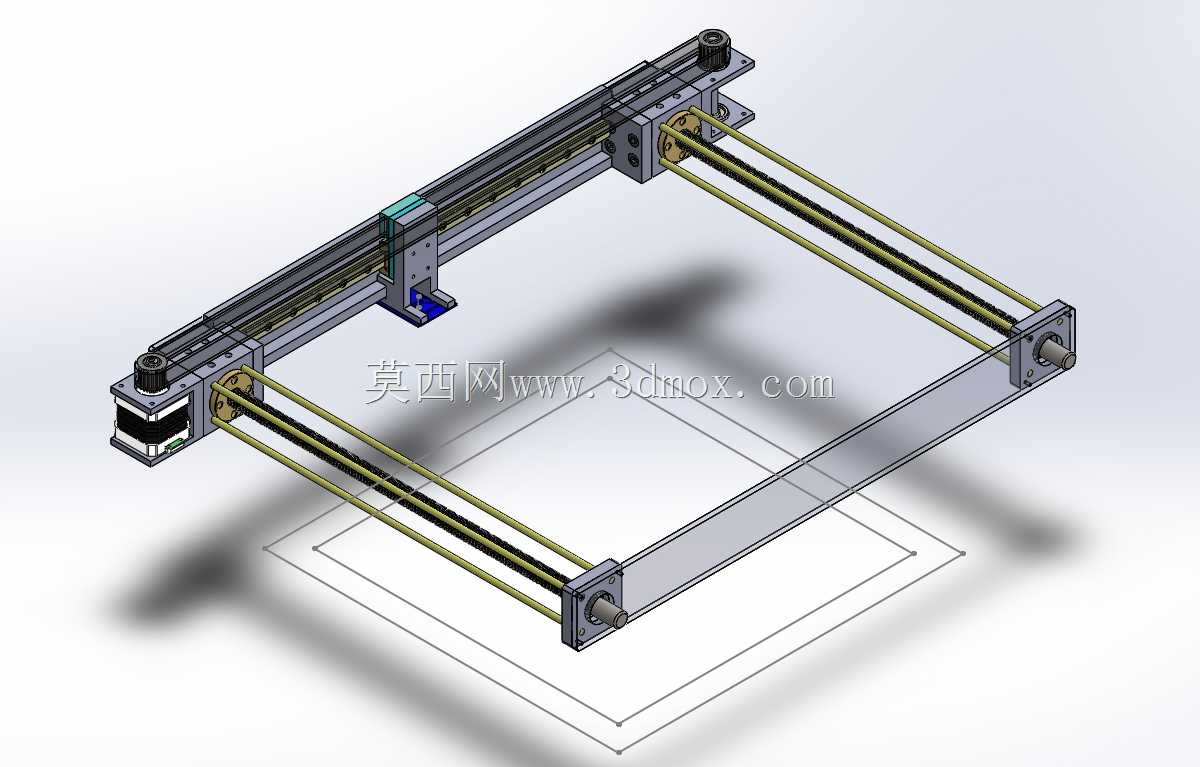

　　从结构设计逻辑来看，整套装置采用铝型材搭建双轴龙门机架作为运动载体，X轴横梁横跨在两侧Y轴导轨的滑座上，读写模块安装在X轴的移动滑台上，通过步进电机搭配同步带传动，带动读写模块在整个检测平面范围内做栅格式扫描运动，运动过程中控制器实时采集两个轴的步进计数脉冲，同步记录射频读写模块返回的标签读取信号强度、读取成功时刻的轴坐标数据，待整个平面扫描完成后，对同一标签对应的所有坐标点做质心计算，最终输出每个被识别标签的精确平面坐标，定位精度可控制在数毫米级别，完全满足常规产线物料定位、错放检测的精度要求。

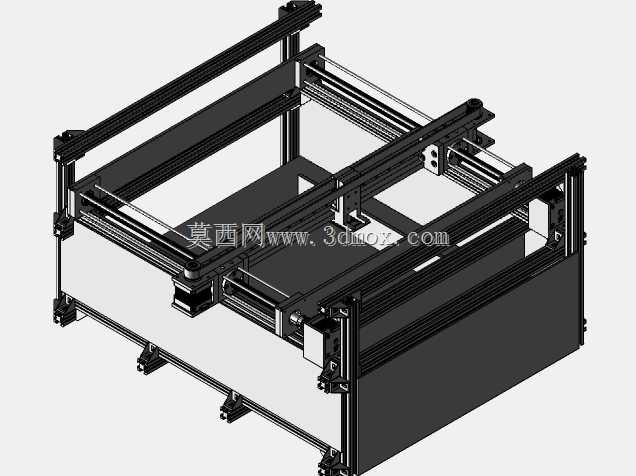

　　结构设计上充分考虑了现场安装的边界适配，机架底部设置可调支撑脚，可根据现场地面平整度调整机架水平度，两侧Y轴导轨的安装基准面做了统一铣平处理，保证两根导轨的平行度公差控制在0.1mm/m以内，避免运动过程中出现卡滞、读数偏差的问题。X轴滑台的安装位置预留了读写模块的调节余量，可根据被检测物料的标签安装高度，调整读写模块与物料平面的垂直间距，适配不同厚度、不同标签安装位置的物料检测需求，整个机架的检测覆盖范围由型材长度决定，可根据实际产线的物料托盘尺寸灵活调整型材裁切长度，不需要重新开模制作结构件，改型成本极低。

　　功能实现层面，这套装置避开了UHF射频识别系统多标签重叠时的信号干扰问题，采用HF频段读写模块，单标签读取的信号稳定性更强，配合逐行扫描的运动逻辑，即使标签之间间距较小，也能通过扫描过程中信号强度的变化区分不同标签的位置边界，不会出现多标签混淆的问题。扫描过程中采集到的所有坐标与信号数据会统一汇总生成数据文件，可直接对接产线的上位机管理系统，将定位结果传递给后续分拣、搬运工位，不需要额外做数据格式转换。

　　实际使用中需要注意几个结构与参数的匹配边界：首先是读写模块的安装高度，过高会导致读取范围过大，相邻标签的信号重叠区增加，降低定位精度，过低则会缩小单点位的读取范围，拉长整体扫描时长，需要根据所用标签的尺寸、读写模块的标称读取距离做现场标定。其次是传动系统的回程间隙控制，同步带的张紧度需要调整到合适范围，张紧力过大会增加步进电机的负载，提升运动过程中的振动，张紧力过小则会出现传动回程差，导致坐标计数出现偏差，直接影响最终的定位精度。另外机架的整体刚性需要满足运动速度要求，当扫描速度提升时，X轴横梁的振动会导致读写模块与物料的间距出现波动，因此在长行程的应用场景下，需要适当增加横梁的型材截面规格，或者增加辅助支撑导轨，降低运动过程中的结构形变。

　　相比固定多读写器阵列的定位方案，这套龙门扫描式的结构只需要单个读写模块即可完成整个平面的检测，硬件成本大幅降低，同时不存在多读写器之间的信号互扰问题，调试难度更低，对于中小批量、多品种的生产场景适配性更强，不需要根据物料尺寸调整读写器的布置位置，只需要在控制系统中修改扫描的行程范围即可快速换产。
