木质夹身金属压片布夹结构设计

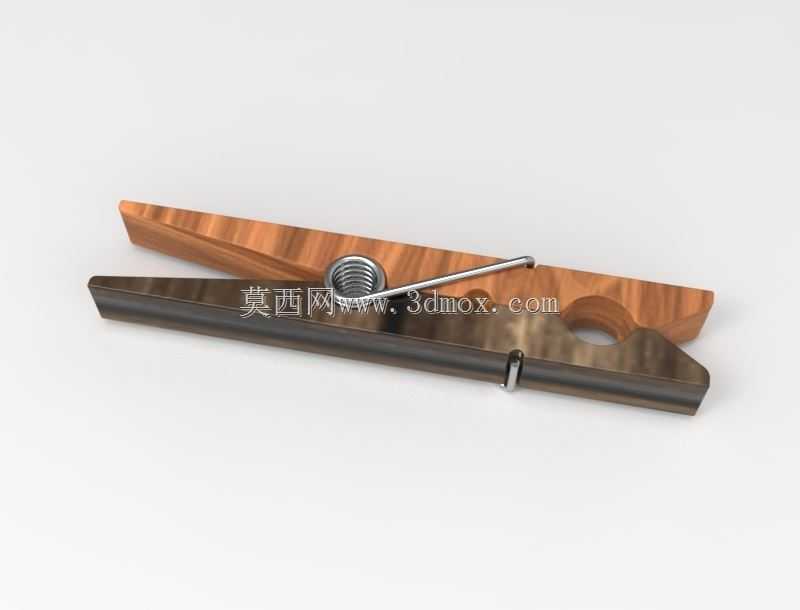

　　日常衣物晾晒、纺织面料临时固定场景里，这类布夹是使用频率极高的小五金件，很多人只把它当成普通日用小物件，但从结构设计角度看，它的力学传递路径、材料搭配逻辑完全是小零件大设计思路的典型体现。这款布夹采用两片式夹身结构，上半段为纹理致密的硬木材质，下半段为冷轧钢冲压成型的金属压片，中间靠扭转弹簧提供持续夹紧力，铰接位置用带螺纹的金属销轴做定位，既保证开合动作的顺畅度，又能在长期反复开合后避免铰接位出现松旷问题。从实际使用场景出发，布夹的夹持力不需要过大，否则单手捏合开启时会需要较大按压力，长时间使用容易造成指部疲劳，但夹紧力也不能过小，否则遇到大风天气晾晒衣物时，容易被风吹脱导致衣物掉落，设计时弹簧的扭转力矩经过反复测算，

　　捏合位置距离铰接点的力臂长度做了优化，成年人单指施加约15N的按压力即可完全张开夹口，松开后夹口位置能提供约8N的正压力，足以夹住两层厚度的棉纺织物，同时不会在面料上留下过深的夹痕。夹身的外形做了贴合手指轮廓的弧度处理，木质夹身的边缘全部做了R1.5的圆角倒钝，没有尖锐棱角，避免拿取时划伤手部，金属压片的冲压边缘也做了去毛刺处理，长期接触水和日晒的使用环境下，金属件表面做了发黑防锈处理，木质夹身做了浸蜡封闭，减少吸水膨胀、干裂的概率，延长户外使用寿命。铰接位置的销轴采用过盈配合压入木质夹身的预制孔内，金属压片上的铰接孔与销轴之间保留0.1mm的间隙，保证开合时金属压片能绕销轴灵活转动，不会出现卡滞。弹簧的安装位置做了限位槽设计，

　　木质夹身和金属压片上都冲压/铣出了刚好容纳弹簧钢丝的凹槽，弹簧安装后不会在开合过程中出现移位、弹出的问题，夹口的咬合面做了细密的横向防滑齿纹，齿高0.2mm，既可以增加与面料之间的摩擦力，又不会因为齿纹过深勾坏针织类面料的纤维。从安装边界尺寸来看，这款布夹整体长度为72mm，夹身最大宽度12mm，完全张开时夹口最大开度为18mm，能够夹持的最大面料厚度为10mm，除了日常晾晒衣物的场景，在车间临时固定图纸、缝纫工位临时固定布料裁片、摄影场景临时固定背景布等轻量夹持场景下也能适用。设计时没有采用全塑料或者全金属的材质搭配，而是选择木+金属的组合，一方面硬木的导热系数低，冬季户外使用时不会像全金属夹子那样冰手，

　　另一方面金属压片的抗疲劳强度更好，长期反复开合不会出现塑料件常见的应力断裂问题，两种材料的特性刚好形成互补。夹身尾部的挂孔设计为直径5mm的圆孔，不用时可以穿绳挂在收纳杆上，避免零散放置丢失，整体结构没有多余的零件，全部零件加起来只有木夹身、金属压片、扭转弹簧、铰接销轴四个部件，装配工序简单，适合批量冲压、机加工生产，装配时只需要将弹簧预压后对准铰接孔穿入销轴即可完成组装，生产效率高，零件的公差要求宽松，铰接孔的位置度公差控制在0.2mm以内就能保证开合顺畅，不需要过高的加工精度，能有效控制生产成本。在实际测试中，这款布夹经过5000次开合循环后，弹簧的扭力衰减率低于8%，木质夹身没有出现开裂，金属压片没有出现塑性变形，完全能满足日常使用的寿命要求，夹身的木质纹理也让产品在外观上比普通全塑料夹子更有质感，兼顾了实用性和外观表现。
