GU10陶瓷LED灯座带150mm电缆结构设计

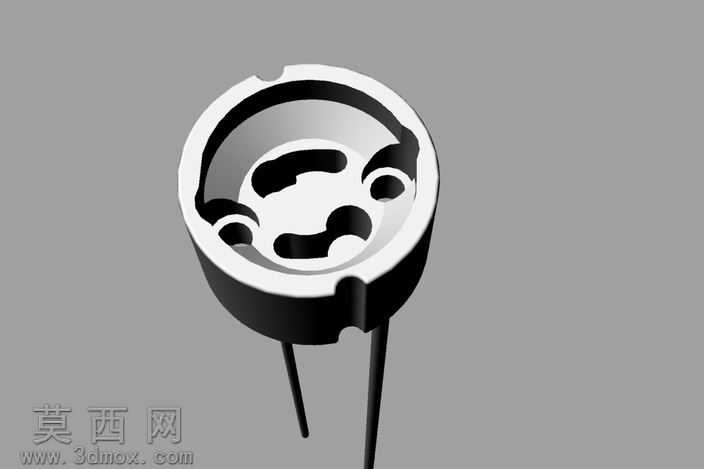

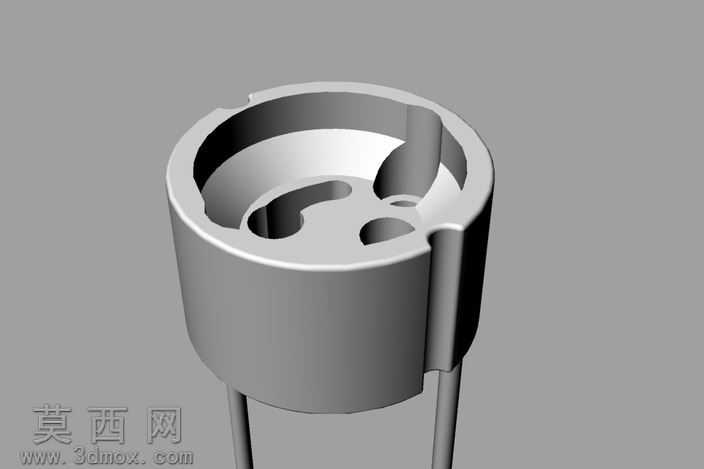

本作品为GU10规格陶瓷LED灯座的三维参数化建模成果，建模过程中严格遵循GU10灯头的通用安装尺寸规范，针对陶瓷绝缘基座、导电插针、内部卡位结构分别进行独立特征建模，确保各部件装配公差符合低压电器配件的行业适配要求。建模阶段首先绘制陶瓷基座的截面轮廓，通过旋转特征生成主体环形结构，针对基座边缘的定位缺口、内部的灯泡卡位凸台采用拉伸切除与凸台拉伸特征完成细节构建，精准还原陶瓷基座的绝缘防护结构与灯泡安装限位结构，保证GU10规格灯泡装入后可实现精准卡位，避免使用过程中出现松脱移位问题。针对两根导电插针，采用扫描特征生成圆柱状金属插脚结构，建模时预留插针与基座内部导电触点的连接位，还原插针贯穿基座底部的装配结构，匹配150毫米长度的连接电缆的接线位置设计，确保电气连接路径的合理性。材质渲染阶段，陶瓷基座部分赋予哑光白色陶瓷材质，调整材质粗糙度参数还原工业陶瓷的磨砂质感，同时添加轻微的材质反射效果模拟陶瓷表面的釉面特性；导电插针部分赋予抛光金属铜材质，调整金属度与反射参数还原导电部件的金属光泽；内部卡位结构与基座采用同材质参数设置，保证整体视觉效果的统一性。结构设计上重点考量陶瓷部件的绝缘性能与结构强度，基座壁厚设置均匀，避免出现应力集中的薄壁区域，内部卡位凸台采用圆弧过渡设计，既保证灯泡安装时的卡接力度，又避免陶瓷材质因尖角结构出现受力碎裂风险；插针与基座的连接位置设置加固凸台，提升插针的抗弯折能力，适配日常安装使用中的插拔受力场景。设计过程中充分考量该灯座的实际使用场景，针对LED灯泡的散热需求，在陶瓷基座的环形结构中预留合理的空气流通间隙，辅助灯泡工作过程中的热量散出，搭配150毫米长度的电缆设计，可直接适配多数嵌入式LED射灯的安装接线需求，无需额外裁剪接线，提升安装使用的便捷性。整体建模过程中所有特征均保留参数化编辑属性，可根据实际生产需求调整基座尺寸、插针间距、电缆长度等参数，适配不同规格的GU10灯泡安装需求，模型完成后经过装配干涉检查，确认各部件之间无结构冲突，可直接用于3D打印原型验证、生产开模参考以及产品装配演示使用。
