自行车车架旋转限位止动装置设计

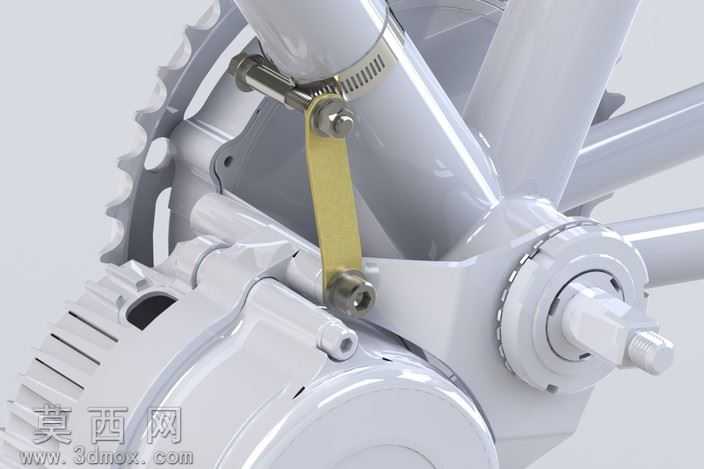

本作品为应用于自行车车架部位的旋转止动限位装置，整体建模过程围绕功能优先的设计思路展开，在三维建模阶段首先完成核心功能部件的参数化搭建：先依据自行车车架圆管的通用管径参数，构建环抱式管夹的基础实体，管夹内侧预留适配不同管径公差的微调间隙，外侧设计一体化的铰接凸台，用于连接支撑摆臂。支撑支架采用弯折式钣金结构建模，通过折弯特征还原金属冲压件的成型形态，支架两端分别设置铰接孔与安装定位孔，铰接位置预留标准紧固件的装配间隙，确保摆臂转动时无卡滞。建模过程中对所有配合面做了公差适配处理，管夹的锁紧部位设计了喉箍安装槽位，可通过标准喉箍实现与车架圆管的快速紧固，无需对原车车架做打孔改装，适配多数常规管径的自行车车架。材质渲染阶段，针对不同部件做了差异化的材质表现：车架主体采用哑光白色烤漆材质，调整材质的粗糙度参数还原漆面的细腻磨砂质感，边缘位置添加轻微的倒角反光效果，还原金属管材烤漆后的真实光影；止动摆臂采用黄铜金属材质，调整金属度与反射参数，还原黄铜特有的暖调金属光泽，表面添加细微的拉丝纹理提升真实感；紧固件采用镀锌亮面金属材质，突出标准五金件的亮面反光特性；喉箍部位采用不锈钢材质，还原不锈钢的冷调金属质感与表面的细微纹理。结构设计上遵循极简功能主义思路，整套装置仅由管夹、支撑摆臂、铰接紧固件、锁紧喉箍四个部分组成，没有多余的装饰性结构，所有结构均服务于阻止运动单位相对车架旋转的核心功能，摆臂的转动行程经过参数化校核，限位角度刚好满足使用需求，不会过度限制车架部件的正常活动范围，也不会因行程不足导致限位失效。装配建模阶段完成了全部件的干涉检查，确认摆臂在全转动行程内不会与车架、周边传动部件发生碰撞，所有紧固件的安装位置都预留了足够的工具操作空间，方便实际装配与后期维护调整。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮装置主体，补光弱化阴影部位的死黑区域，突出装置的结构层次与不同材质的质感差异，背景采用浅灰色纯色背景，将视觉焦点集中在止动装置本身，清晰展现各部件的装配关系与形态细节。
